製品説明
| 製品型式 | ITX-Y86_D11L VER:1.1 |
| プロセッサー | インテル® PGA 946 インテル® haswell 第 4 世代 Celeron/Pentium/Corei3/i5/i7 シリーズ プロセッサーをサポート |
| チップセット | Intel®HM86 Expressチップセットを採用 |
| メモリ | 1 * SODIMM RAM スロット、1600/1333MHz DDR3L/1.35V メモリをサポート、最大 8GB |
| インタフェース | 1 * VGA、2 * HDMI、1 * LVDS、デュアル チャネル 24 ビットをサポート |
VGA/HDMI/LVDS同期/非同期表示をサポート | |
| グラフィックス | インテル®HD グラフィックス |
| LAN | 1 * RTL8111H ギガビットイーサネット、WOL / PXE 機能をサポート |
| ストレージ | 1* SATA HDD ポート、最大 6Gbps の転送速度 |
| 1* MSATA スロット、Intel プロトコル SSD をサポート、最大 6Gbps の転送速度 | |
| オーディオ | オンボード ALC662 6 チャンネル高忠実度オーディオ コントローラー、サポート MIC/ライン出力、アンプ アンプ は 2Ω/5W デュアル チャンネルをサポート |
| 拡大 | 1 * Mini-PCIE スロット、WIFI モジュールをサポート |
| リアパネル I/O ポート | 2* USB3.0、2* USB2.0 |
| 2*HDMI | |
| 1* DB15 VGA、オプションで DB9 シリアルポート、デフォルト VGA | |
| 1* RJ45 ギガビット LAN ポート | |
| 1 * ライン出力 (緑)、1 * MIC (赤) | |
| 1 * DC12V 電源入力ポート、2V 電源入力/出力をサポート | |
| 内部I/Oポート | 1* JVGA ポート、1*12 ピン、DB15 と同じ信号 |
| 1 * LVDS ポート、2 * 15 ピン、デュアル チャネル 24 ビットをサポート | |
| 1 * スクリーンバックライト電源コネクタ、1 * 6ピン | |
| 1*画面輝度調整コネクタ、1*4ピン | |
1* RS232 COM ポート、2*5 ピン、オプションで外部シリアル ポート、デフォルトのピン列 | |
| 4*USB2.0、2*5ピン | |
1 * フロントオーディオポート、2 * 5ピン | |
| 1*アンプポート、1*4ピン | |
| 1 * ハードドライブ供給電圧インターフェイス、1 * 4ピン | |
| 1 * フロントパネル機能ボタンと LED インジケータ、2 * 5 ピン | |
| 1*4ピンATX電源ポート、12V電源入力/出力をサポート | |
| ファンインターフェース | 1*4ピンCPUスマートファンコネクタ、1*4ピンシステムスマートファンコネクタ |
| GPIO | 4イン4アウトのGPIO機能をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/10/8.1 |
| 電源タイプ | DC12V電源をサポート |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

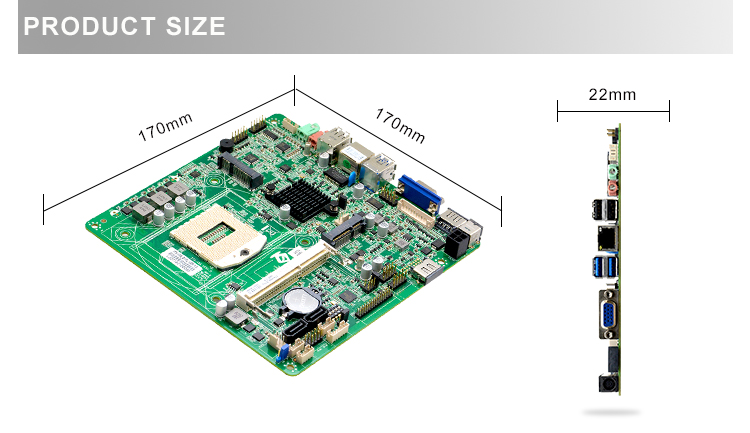

| 寸法 | 170mm×170mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HDMI | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-Y86_D11L VER:1.1 | FPGA946 | / | 1 * SODDR3L | 1 | 2 | 2ch×24bit | / | 1*8111H | 8 | 1 | / | DV12V |
