ITX-Q85M1
LGA1155 Celeron/Pentium/Corerm i3/i5/i7 プロセッサをサポート
+852 9458 7694

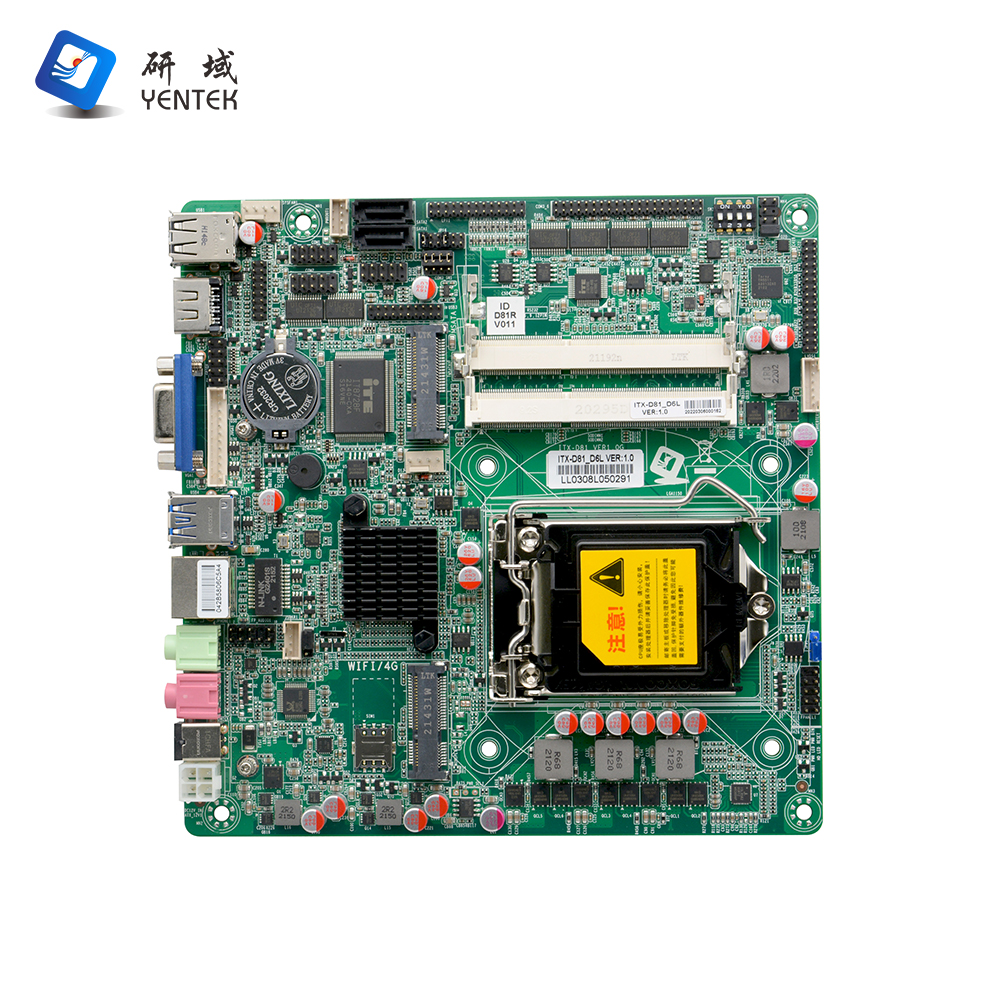

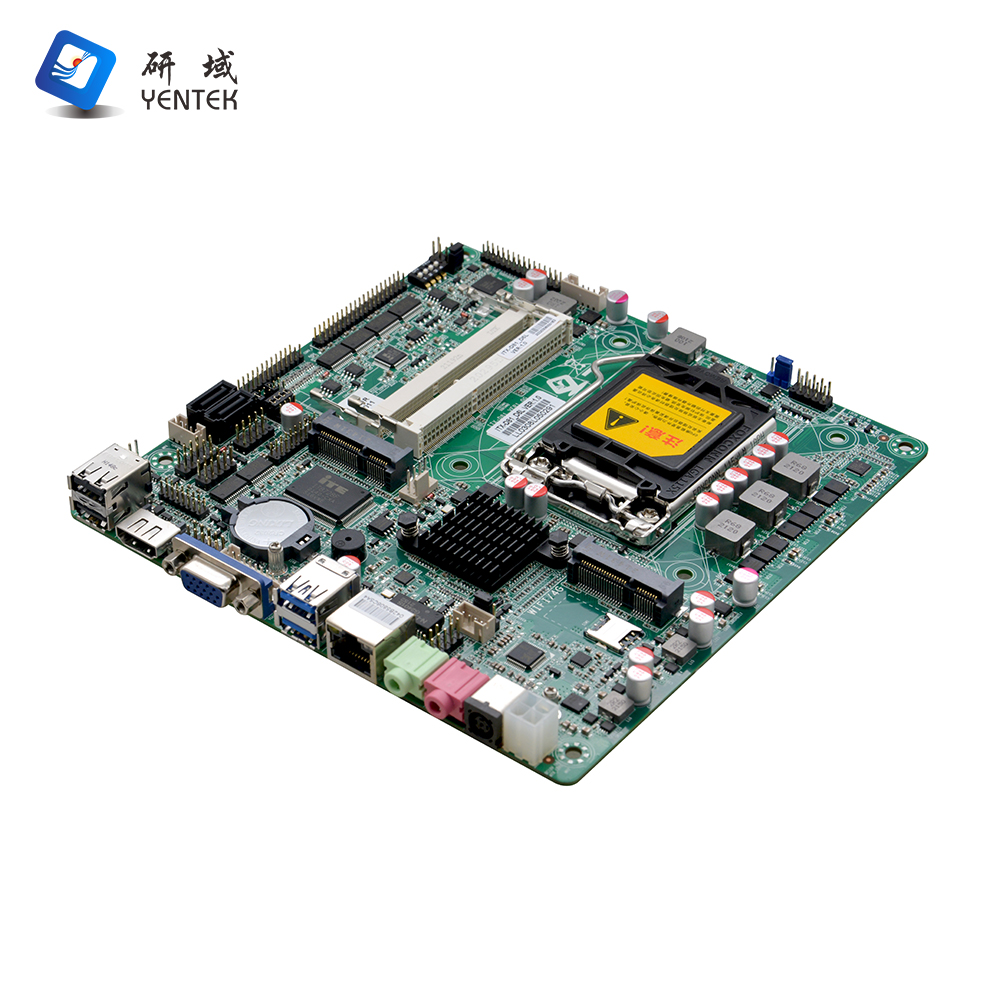

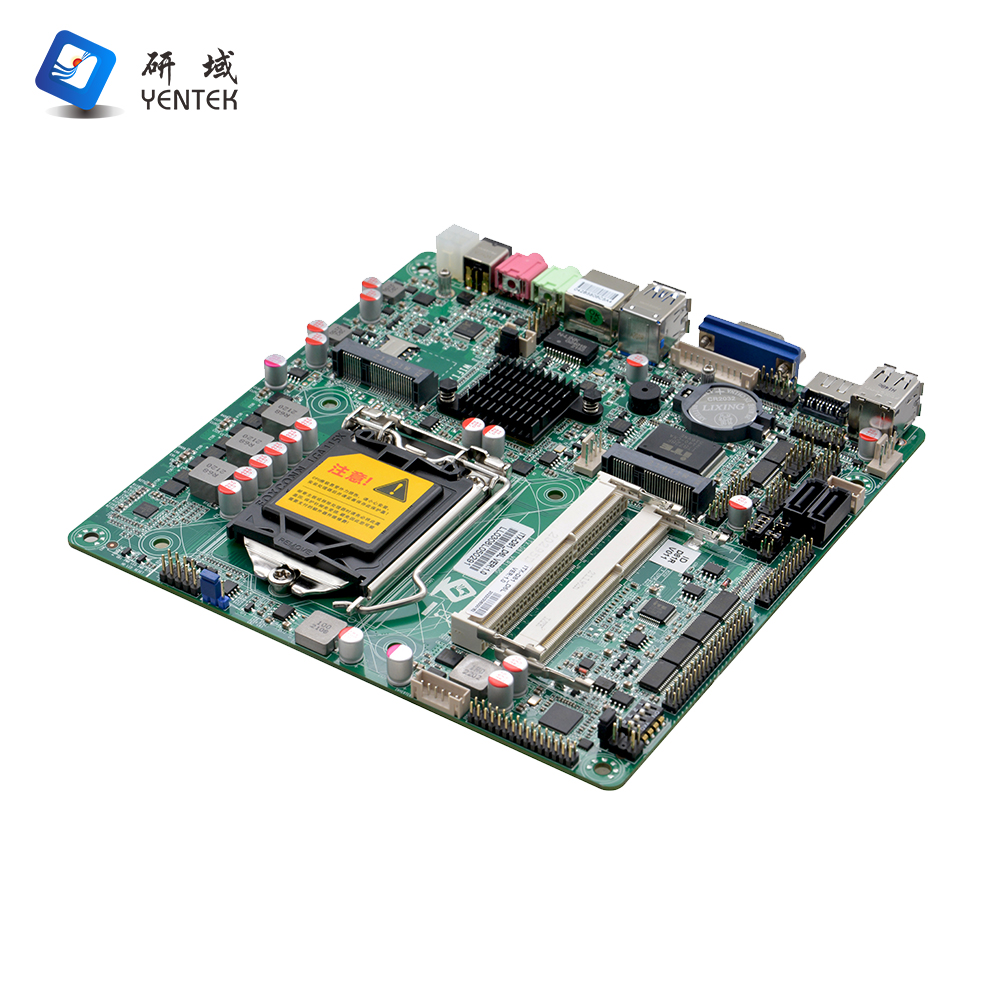

| 製品型式 | ITX-D81_D6L VER:1.6 |
| プロセッサー | LGA1150 Intel® Celeron/Pentium/Core™ i3/i5/i7 32nm/22nm プロセッサをサポート |
| チップセット | Intel® H81高速チップセットを採用 |
| メモリ | 2* DDR3 SODIMM、デュアルチャネル 1333/1600MHz メモリをサポート、最大 16GB |
| 画面 | 統合されたインテル® HD |
1*VGA、2* HDMI、1* デュアルチャネル 24bitLVDS をサポート | |
シングルディスプレイ、ダブルディスプレイ、ダブル拡張をサポートします。 | |
| ネットワーク | 1 * RTL8111F ギガビット イーサネット、ウェイク オン LAN/PXE をサポート。 |
| ストレージ | 1* SATA3.0 HDD インターフェイスおよび 1* SATA2.0 HDD インターフェイス |
| オーディオ | オンボード ALC662 6 チャンネル高忠実度オーディオ コントローラー、サポート MIC /ライン出力、アンプ |
| 3Ω2Wスピーカーを使用したアンプ提案 | |
| 拡大 | 1 * Mini-PCIE スロット、WIFI、4G モジュールをサポート、 |
| 1 * MSATA スロット、SSD をサポート、最大 6Gbps の転送速度。 | |

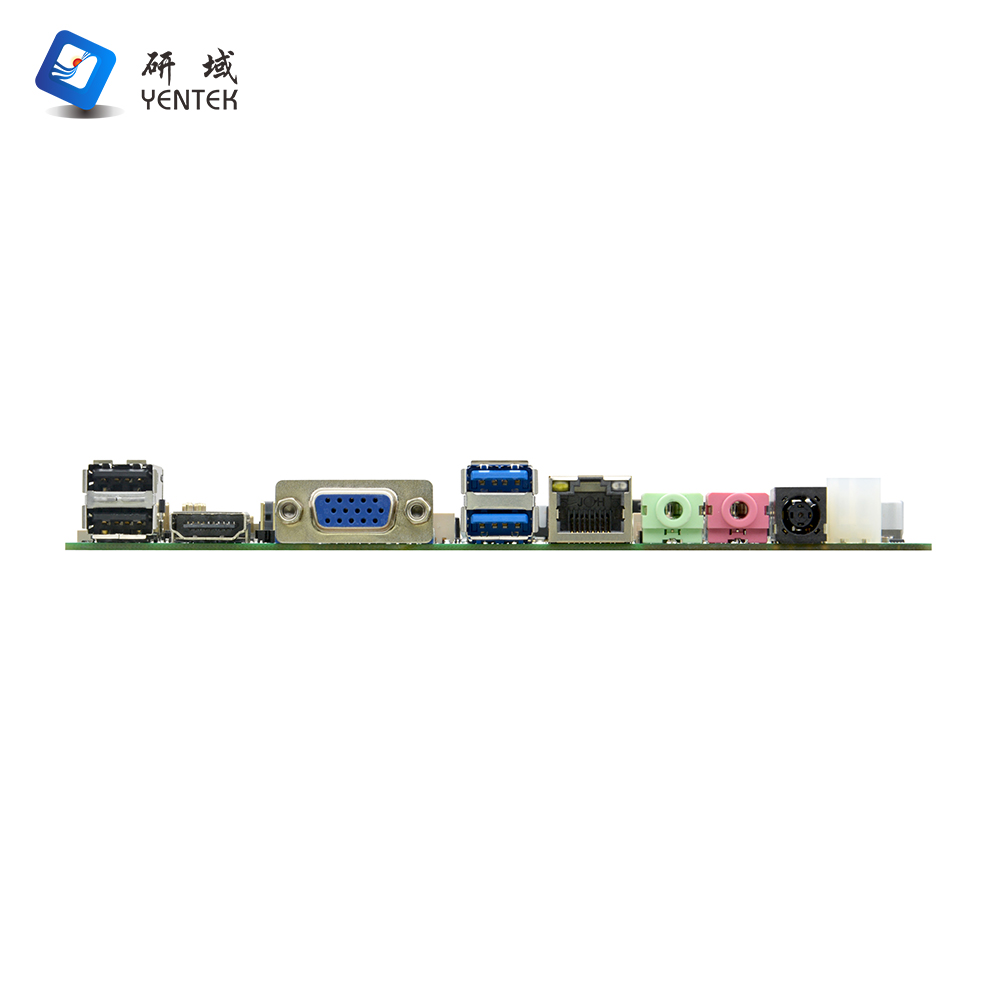

| 背面I/O | 2*USB 2.0 |
| 1 * HDMI | |
| 1 * VGA DB15 | |
| 2*USB 3.0 | |
| 1 * RJ-45 ギガビットイーサネットコネクタ | |
| 1 * ライン出力 (緑) | |
| 1 * マイク (赤) | |
| 1* 12～19V DC 電源入力 | |
| 内部I/O | 1*LVDS 2*15ピン |
| 1* JVGA 1*12ピン (VGAと同じ信号) | |
| 1 * JHDMI 2*8ピン、デュアルHDMIディスプレイをサポート | |
| 6* RS232 シリアル ポート、COM3 は RS422/RS485 モードをサポート | |
1*LPT 印刷ポート 2*13pin | |
| 2*USB 2.0 2*5ピン | |
2* USB 3.0 2*10ピン(B85/H87/Q87/Q85/Z87チップセットをサポート可能) | |
| 1 * フロントオーディオポート 2 * 5ピン | |
| 1 * パワーアンプ 1 * 4ピン | |
| 1* フロントパネル機能ボタンとインジケーターコネクタ 2*5pin | |
1 * ATX 4ピン電源インターフェイス、12V～19V電源入力/出力をサポート (電源の出力電圧による) | |
| 1* LVDS バックライト電源コネクタ 1*6pin | |
| 1* HDD 電源ポート 1*4pin | |
| ファンインターフェース | 1 * 4ピン CPU スマート ファン コネクタ、1 * 3ピン システム ファン コネクタ |
| GPIO | 4 方向入出力 GPIO をサポート |
| BIOS | 32MBフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| OS | DC 12V～19V電源入力を採用 |
| 寸法 | ハードウェアリセット機能をサポート (L256、0~255 秒) |
| 電源タイプ | DC12V電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 170mm×170mm |
| いいえ。 | モデル | プロセッサー | サウスブリッジ | メモリ | VGA | HDMI | LVDS | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-D81_D6L VER:1.6 | LGA1150 | H81 | 2*SODDR3 | 1 | 2 | 2ch×24bit | 1 * RTL8111F | 6 | 6 | COM3 | DV19V |
