ITX-Y86_D11L

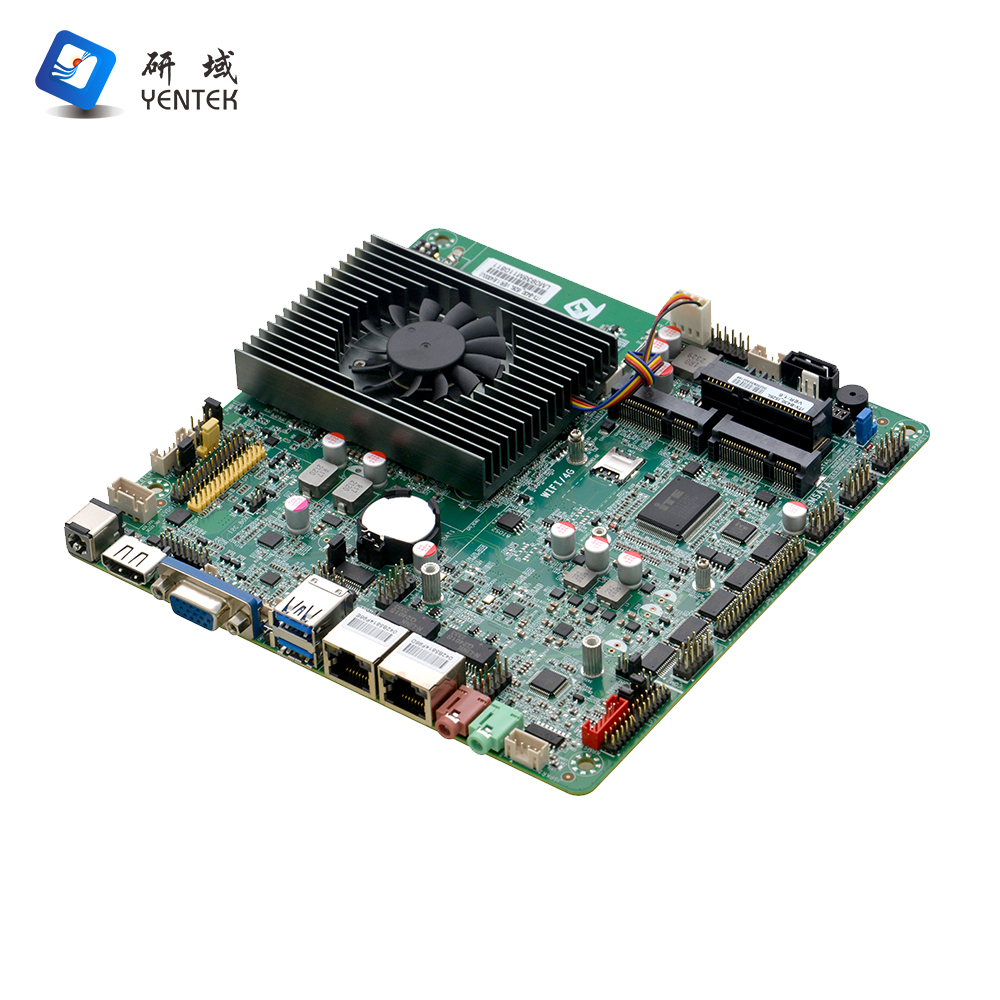

超薄型オールインワンマザーボード低消費電力、高性能
+852 9458 7694
| 製品型式 | ITX-B430_I526L VER:1.6(4300U) |
| プロセッサー | Intel®Haswell-U I5-4300U/1.9GHz デュアルコア クアッド スレッド プロセッサー、TDP 15W |
| Intel Celeoron、Pentium、Core®I3/I5/I7 Haswell/Broadwell-U プロセッサーと互換性があります。 | |
| チップセット | インテル®Haswell-U/Broadwell-U SOC |
| メモリ | 1* SODIMM スロット、1600/1333MHz DDR3L/1.35V メモリをサポート、最大 8GB |
| 画面 | インテル® HD グラフィックス 4400 |
1 * VGA、1 * HDMI、1 * LVDS (デュアル チャネル 24 ビットをサポート) または 1 * EDP ポート、 | |
個別表示、デュアル表示モード、拡張モードをサポート | |
| LAN | 2 * RTL8111H ギガビット イーサネット、WOL / PXE 機能をサポート |
| ストレージ | 1* SATA3.0 2.5 インチノートブックハードドライブベイ |
| 1* 7ピン SATA3.0 HDD ポート、最大6Gbpsの転送速度 | |
| トーン周波数 | オンボード ALC262 6 チャンネル高忠実度オーディオ コントローラー、MIC/ライン出力、アンプをサポート |
| 推奨アンプは2Ω 5Wスピーカーです | |
| 拡大 | 1 * Mini-PCIE スロット、WIFI/4G モジュールをサポート |
| 1* MSATA スロット、Intel プロトコル SSD をサポート、最大 6Gbps の転送速度 | |
注: MINIPE1 が 4G モジュールをサポートする必要がある場合は、関連するハードウェア設定を調整する必要があります。 これにより、F_USB2 が 1 つの USB のみをサポートするようになります。 | |
| リアパネル I/O ポート | 1*12V DC ジャック電源入力/出力 |
| 1 * HDMI | |
| 1 * VGA | |
| 2*USB 3.0 | |
| 2* RJ-45 ギガビット LAN ポート | |
| 1 * ライン出力 (緑) | |
| 1 * マイク (赤) | |
| 内部I/Oポート | 1* JVGA1,1*12Pin(DB15と同じ信号） |
| 1* J_HDMI、2*8ピン(バックプレーンIOインターフェースHDMIと同じ信号) | |
| 1 * デュアル チャネル 24 ビット (デュアル 8) LVDS ポートをサポート、2 * 15 ピン | |
| 1* LVDS バックライト電源コネクタ、1*6 ピン | |
1* EDP ポート、2*15 ピン (黄色)、 | |
| 1*画面輝度調整コネクタ、1*4ピン | |
1 * フロントオーディオポート、2 * 5ピン | |
| 1 * フロントアンプポート、1 * 4ピン | |
| 6* USB 2.0 ポート、2*5 ピン | |
| 6 * RS232 COM ポート、2 * 5 ピン、 COM1/COM2 は 9 番ピンの充電機能をサポート、COM2 は RS485 をサポート | |
| 1 * LPT、2 * 13ピン | |
| 1 * PS/2 KB/MS ポート、1 * 6ピン | |
| 1* HDD電源ポート、1*4ピン | |
| 1 * SIMカードスロット | |
| 1* フロントパネル機能ボタンと LED インジケーターポート、2*5 ピン | |
| 1 * DC 12V 電源ポート、1 * 4ピン | |
| ファンインターフェース | 1 * 4ピン CPU スマート ファン コネクタ、1 * 3ピン システム ファン コネクタ |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | AMI 64Mb フラッシュ ROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/Windows 10/Linux |
| 電源タイプ | DC12V電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 170mm×170mm |
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HDMI | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B430_I312L VER:1.6(4030U) | I3-4030U | 1.9G | 1 * SODDR3L | 1 | 1 | 2ch×24bit | 1 | 1*8111H | 8 | 2 | COM2 | DV12V |
| 2 | ITX-B430_I316L VER:1.6(4120U) | I3-4120U | 2.0G | 1 * SODDR3L | 1 | 1 | 2ch×24bit | 1 | 2*8111H | 8 | 6 | COM2 | DV12V |
| 3 | ITX-B430_I526L VER:1.6(4300U) | I5-4300U | 1.9G | 1 * SODDR3L | 1 | 1 | 2ch×24bit | 1 | 2*8111H | 8 | 6 | COM2 | DV12V |
| 4 | ITX-B430_I512L VER:1.6(4300U) | I5-4300U | 1.9G | 1 * SODDR3L | 1 | 1 | 2ch×24bit | 1 | 1*8111H | 8 | 2 | COM2 | DV12V |
