製品説明
| 製品型式 | ITX-Q85M1 VER:1.0A |
| プロセッサー | LGA1150 Intel® Celeron/Pentium/Core™ i3/i5/i7 プロセッサをサポート |
| チップセット | インテル® Q85 高速チップセット |
| 内部メモリ | 1* DDRIII DIMM メモリ スロット、1600/1333MHz メモリの単一チャネルをサポート、最大 8GB |
| 画面 | 統合されたインテル® HD グラフィックス コントローラー、DirectX11.2、OpenGL4.3 をサポート |
1 * VGA、2 * HD OUTPUT ディスプレイ出力、VGA/HD OUTPUT 同期/非同期ディスプレイをサポート | |
| ネットワーク | 2 * WGI210AT ギガビット ネットワーク アダプター チップ、ネットワーク ウェイクアップ/PXE 機能をサポート |
| デポジット | 2* SATA ハードディスク インターフェイス (SATA1 は SATA3.0、最大 6Gbps の伝送速度をサポート) |
| 1* MSATA スロット、SSD サポート、4G モジュールまたはインテル プロトコル SSD サポート、最大 6Gbps の伝送速度 | |
| 注:MSATA は TPM-4COM をサポートし、4 つのシリアル ポートを拡張します。これには材料の変更と BIOS の変更が必要です。 | |
| トーン周波数 | オンボード ALC888S 7.1+ 2 チャンネル Hi-Fi オーディオ コントローラー (MIC/ライン出力サポート付き) |
| 拡大 | 1×PCIE X16スロット |
| 1* M.2 スロット、M.2 Key E 2230 WIFI モジュールをサポート | |

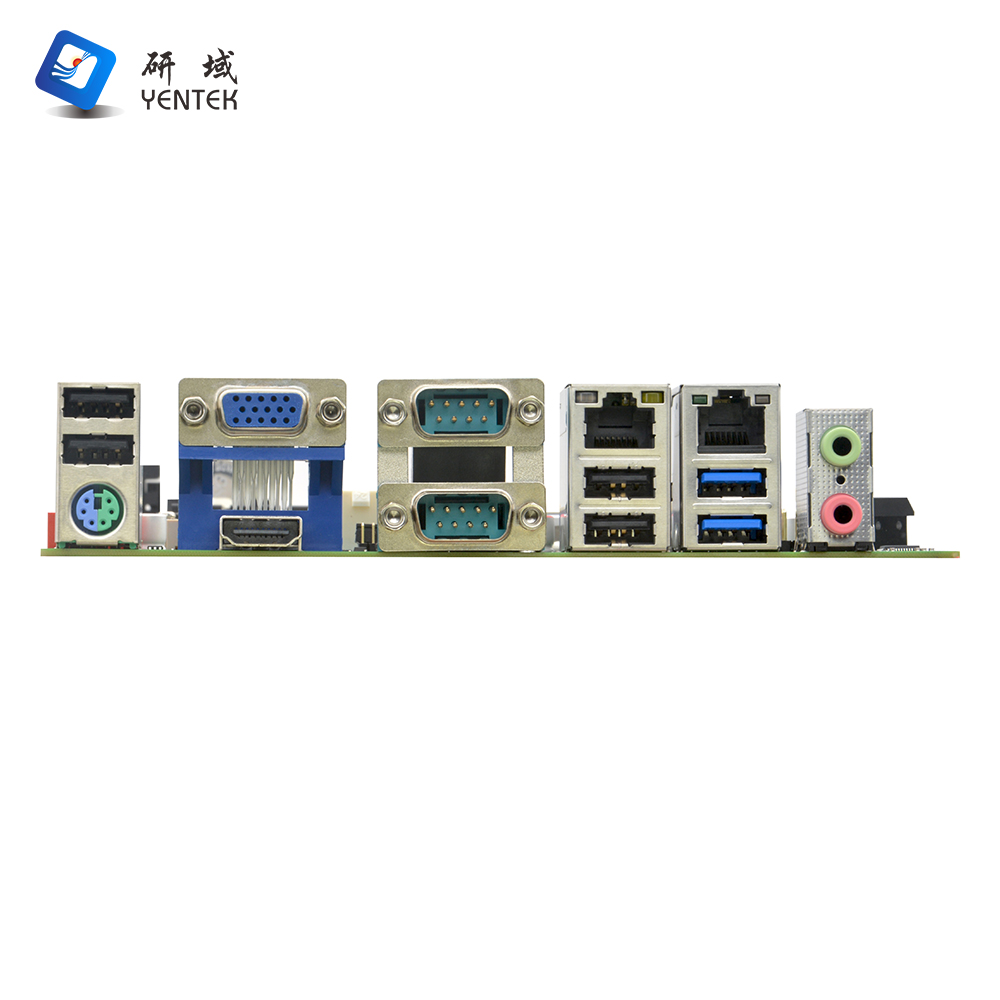

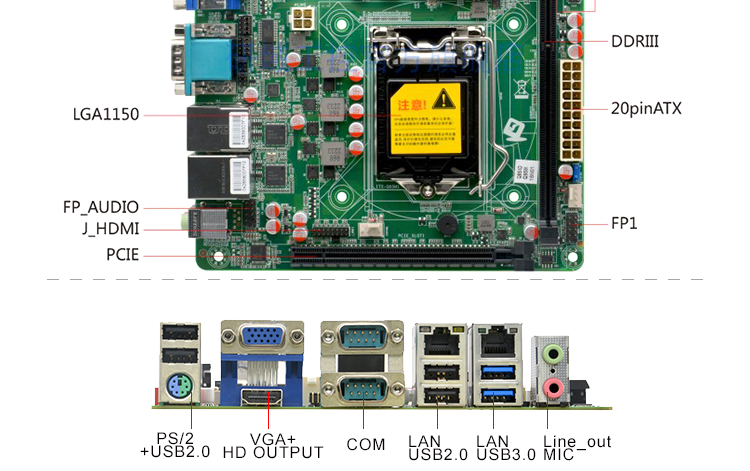

オンの I/O ポート バックプレーン | 1 * PS/2 インターフェース (拡張可能なキーボードとマウス) |
| 1×VGAディスプレイポート | |
| 1 * HD 出力ディスプレイインターフェイス | |
| 2* DB9 COM シリアルポート、9pin ライブ機能をサポート、RS485/422 をサポート | |
| 4*USB 2.0ポート | |
| 2*USB 3.0インターフェース | |
| 2* RJ-45 ギガビットネットワークインターフェース | |
| 1* デュアルレイヤーオーディオインターフェイス (サウンド出力および MIC 入力) | |

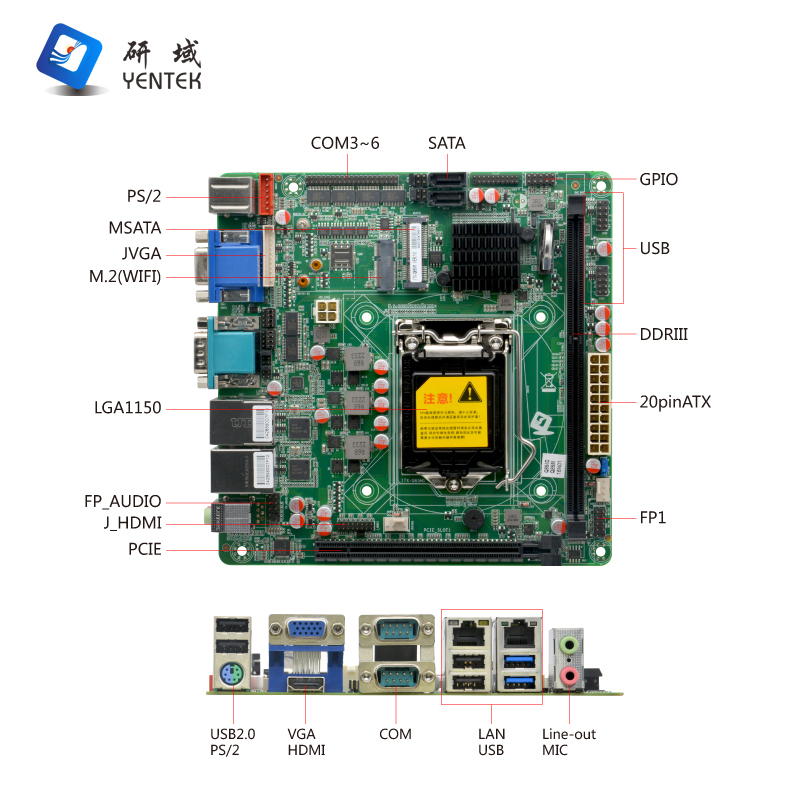

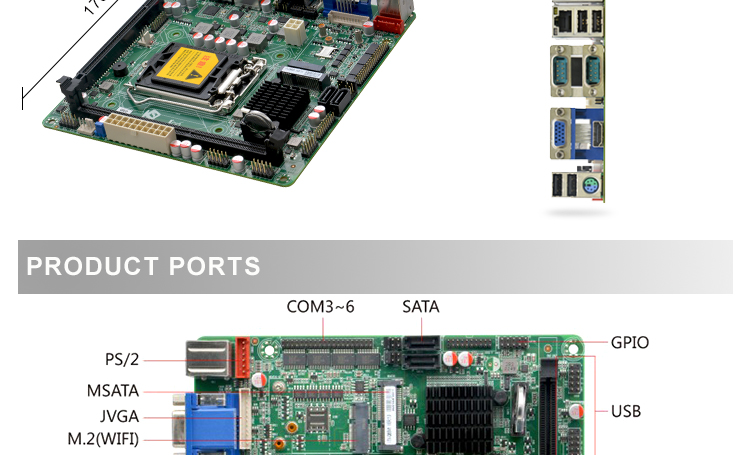

| 内蔵I/Oインターフェース | 1*20ピンATX電源コンセント、 |
| 1*4ピンATX電源インターフェース | |
| 1 * PS/2 キーボードおよびマウスインターフェイス 1 * 6Pin | |
| RS232シリアルポート×4 20ピン×2 | |
1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 1* HD 出力ポート 2*8 ピン | |
1*JVGAポート 1*12ピン、DB15と同じ信号 | |
| 4* USB 2.0 インターフェース 2*5 ピン | |
| 2*USB3.0インターフェース 2*10ピン | |
| 1 * SIMカードスロット | |
| 1* フロントパネル機能ボタンとインジケータポート 2*5 ピン | |
| ファンインターフェース | 1 * 4ピンCPUファンインターフェイス; 1*4ピンシステムファンポート |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 64MbフラッシュROM |

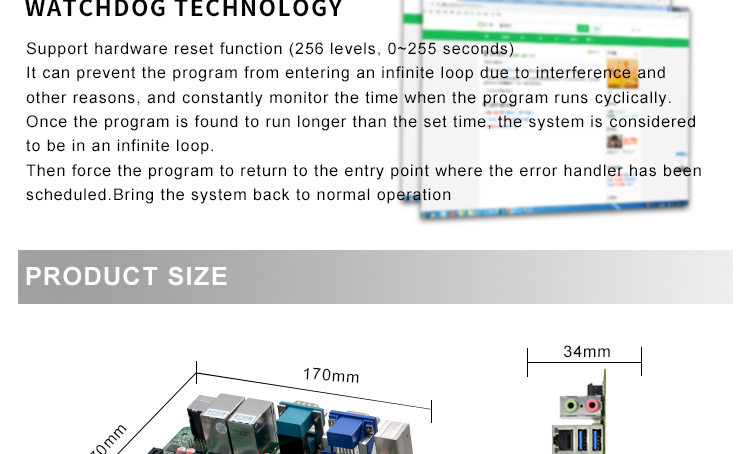

| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/Windows 10/Linux |
| 電源タイプ | ATX 24ピンおよび4ピン電源により駆動 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

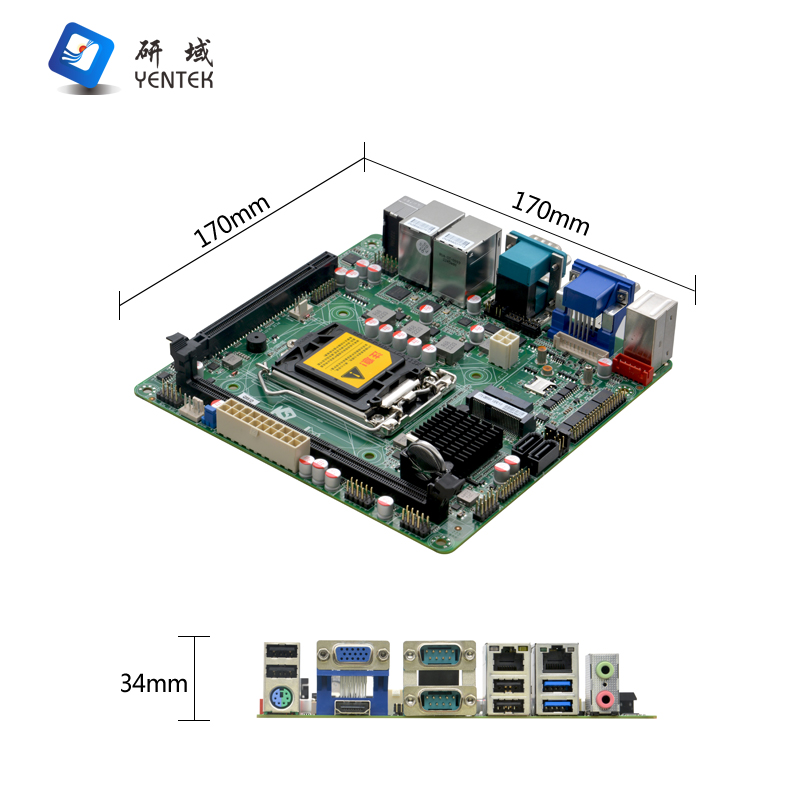

| 寸法 | 170mm×170mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HD出力 | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-H81R1 VER:1.0A | LGA1150 | チップセット | 1 * DDR3 | 1 | 1 | 2*8111H | 10 | 6 | 2 | ATX |
| 2 | ITX-P85M1 VER:1.0 | LGA1150 | Q85 | 1 * DDR3 | 1 | 1 | 2*210AT | 12 | 6 | 2 | ATX |
| 3 | ITX-Q85M1 VER:1.0A | LGA1150 | Q85 | 1 * DDR3 | 1 | 1 | 2*I210AT | 12 | 6 | 2 | ATX |
