B76M3

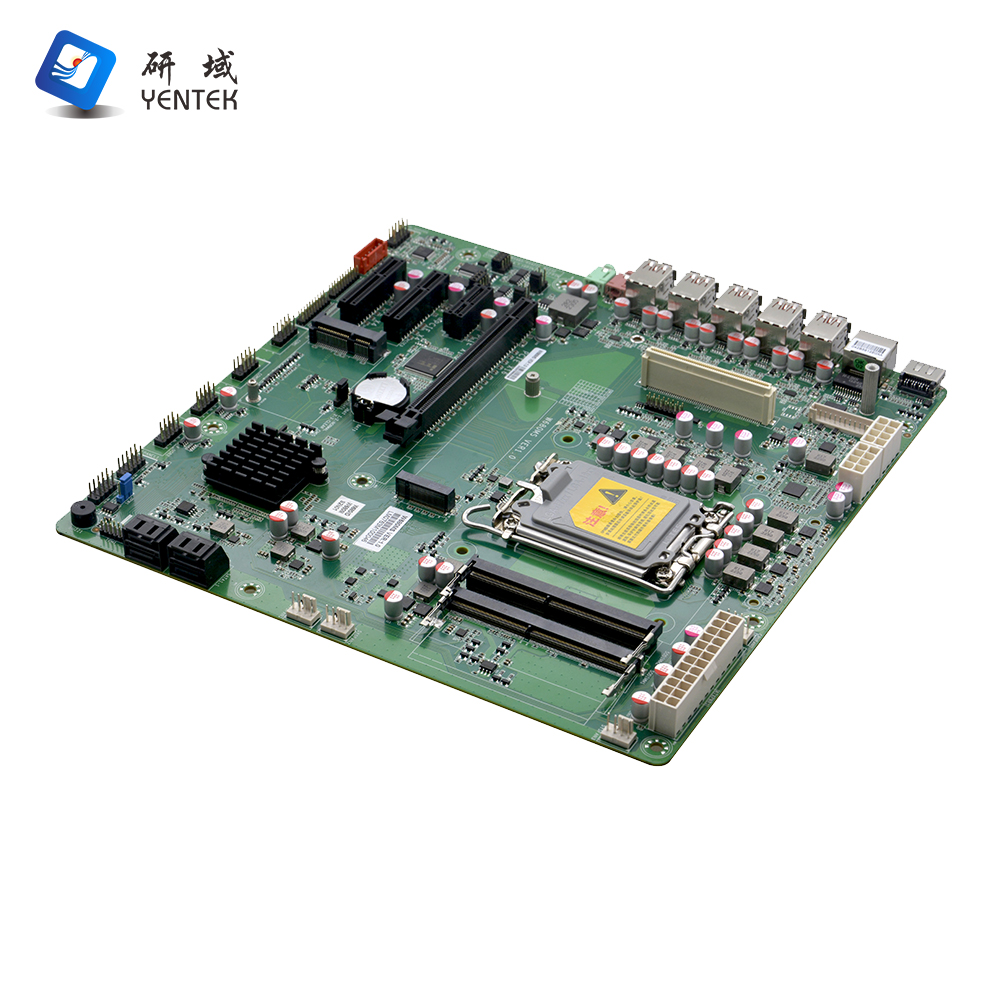

豊富なインターフェース、高速チップセット ATX マザーボード
+852 9458 7694
製品説明

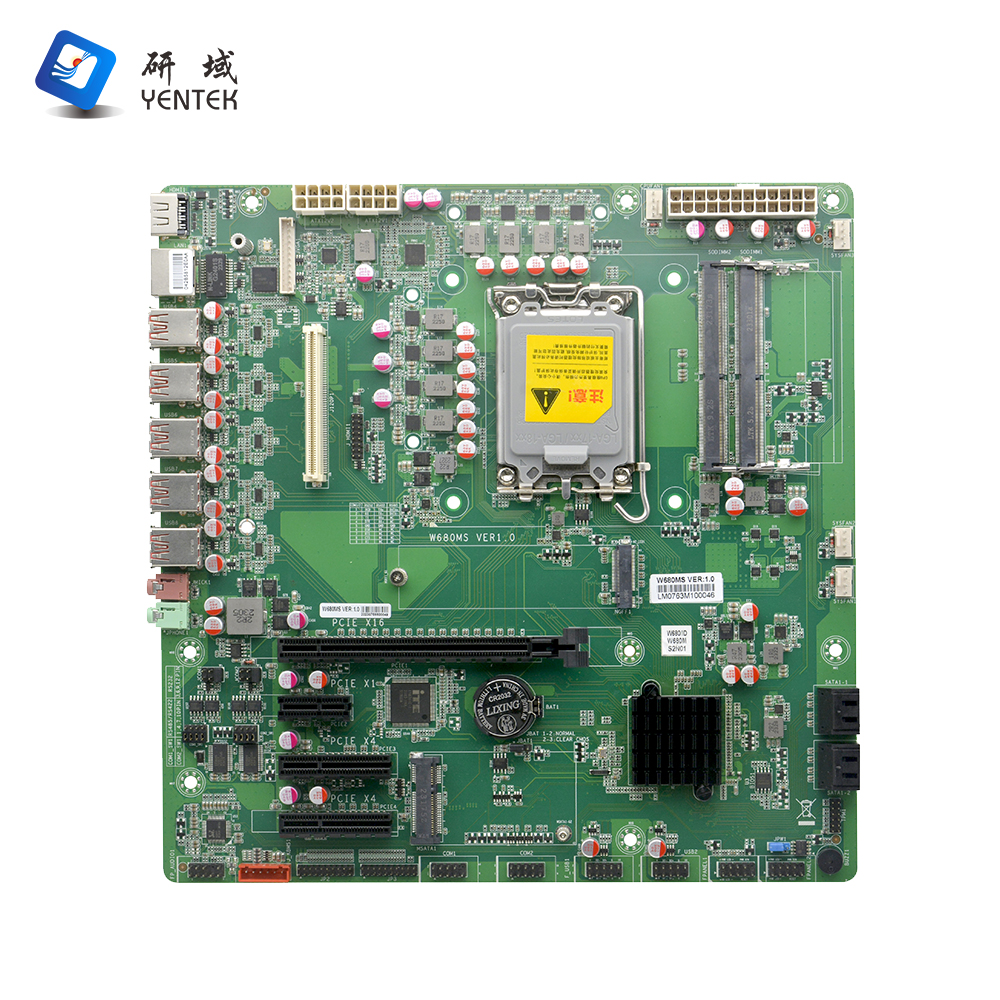

| 製品型式 | W680MS VER:1.0 |

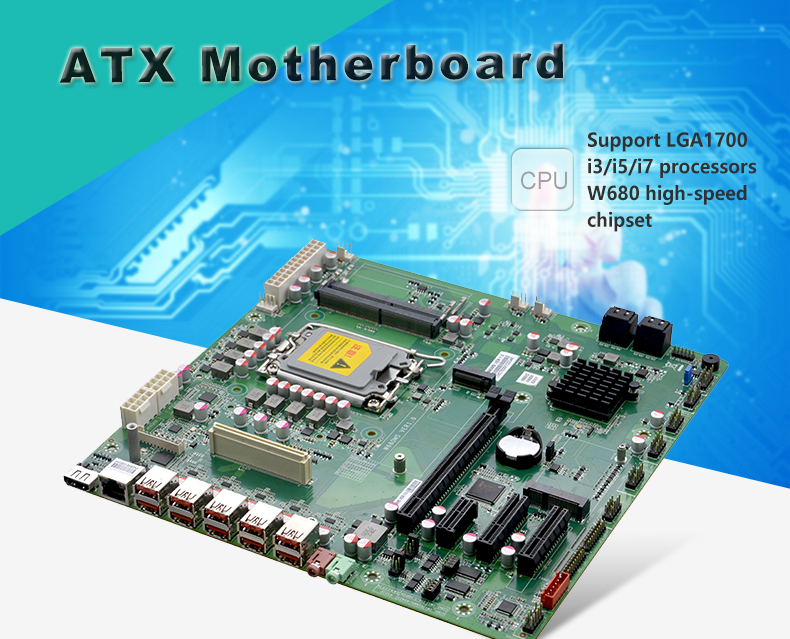

| プロセッサー | LGA1700 第 12/13 インテル® Celeron/Pentium/Core™ i3/i5/i7/i9 プロセッサーをサポート、注: 125W CPU をサポート |
| チップセット | Intel® W680チップセットを使用し、 |
| メモリ | 2* DDR4 SODIMM スロット、最大 3200MHz、128GB、ECC メモリのデュアルチャネル メモリをサポート |
| 画面 | 統合されたインテル®HD グラフィックス コア グラフィックス カードは、DirectX12.1、OpenGL4.5 をサポートし、4K ディスプレイをサポートします |
| 1 x VGA ポート、最大解像度は 1920X1200@60Hz | |
| 2* HDM1.4 インターフェイス、最高解像度 4096x2160@24Hz をサポート | |
| ネットワーク | 1 * I210AT ギガビット ネットワーク アダプター チップ、ネットワーク ウェイクアップ/PXE 機能をサポート |
| 店 | 4* SATA3.0 ハードディスクポート、最大 6Gbps の伝送速度、RAID 0、1、5、10 をサポート |
| 1* MSATA スロット、インテル SSD をサポート | |
| 1 x M.2 スロット、M.2 Key M 2280 NVME PCIE X4 標準 SSD をサポート | |
| トーン 周波数 | オンボード ALC897 7.1+2 チャンネル Hi-Fi オーディオ コントローラー (MIC/ライン出力サポート付き) |

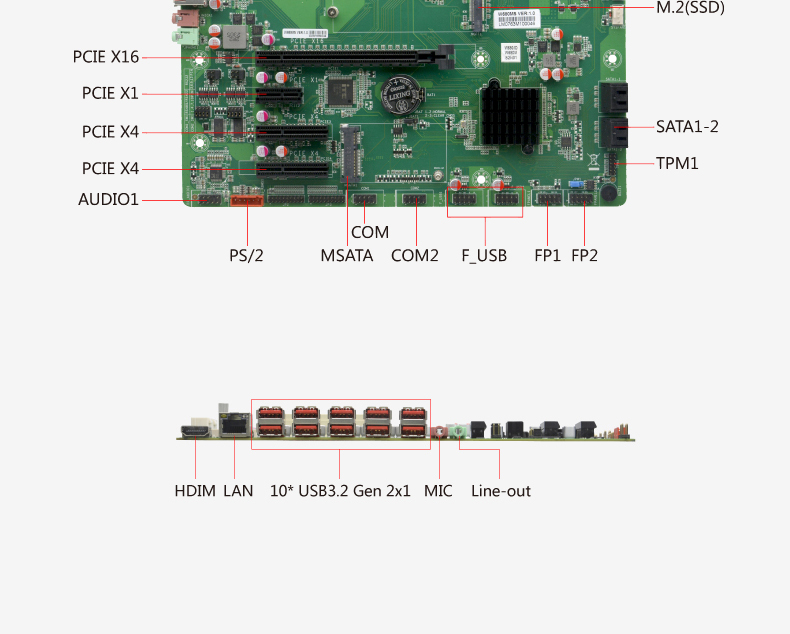

| 拡大 | 1 x PCIE3.0 x16 スロット |
| 1 x PCIE 3.0 x1 スロット | |
| 2* PCIE3 .0 x4 スロット | |

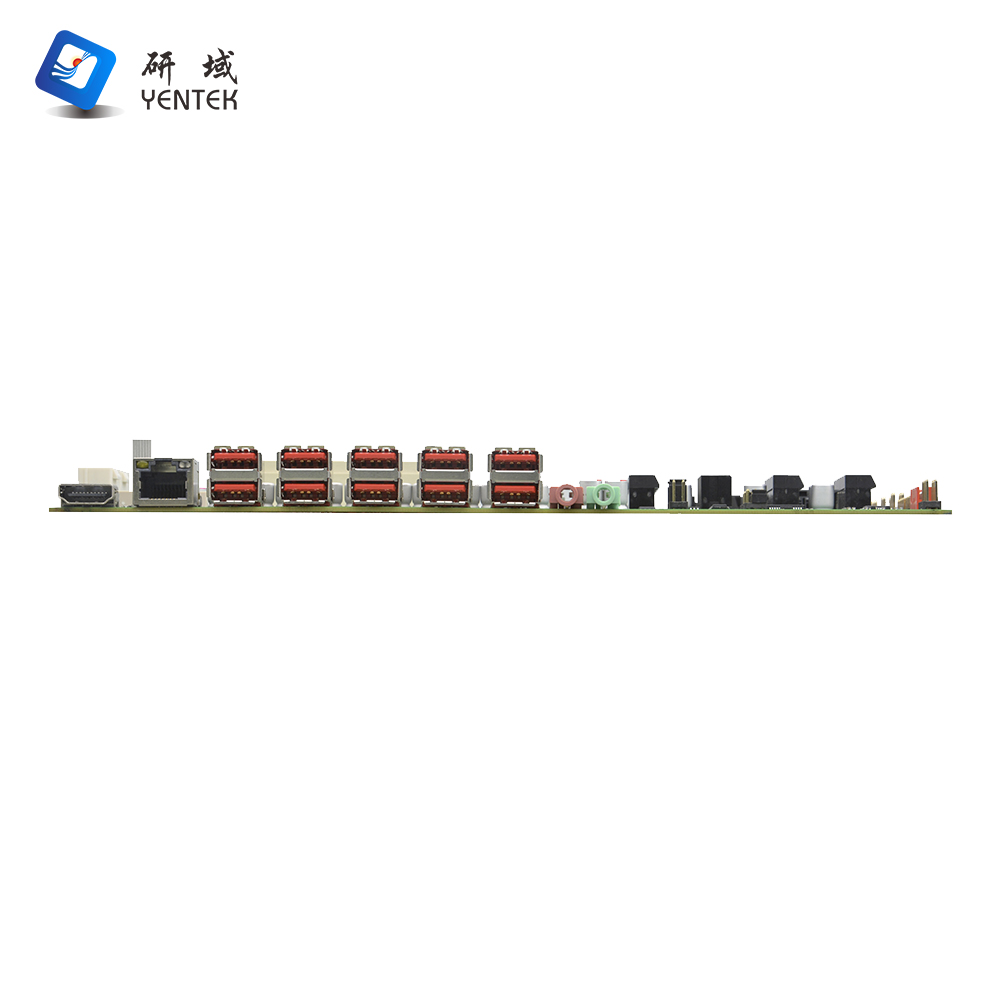

| バックプレーンの I/O ポート | 1 * HD OUTPUT1.4 ポート |
| 1 * RJ45 ギガビットネットワークポート | |
| 10* USB3.2 Gen 2x1 インターフェイス (10Gbps) | |
| 1 * ラインアウト (緑)、1 * MICK (赤) | |

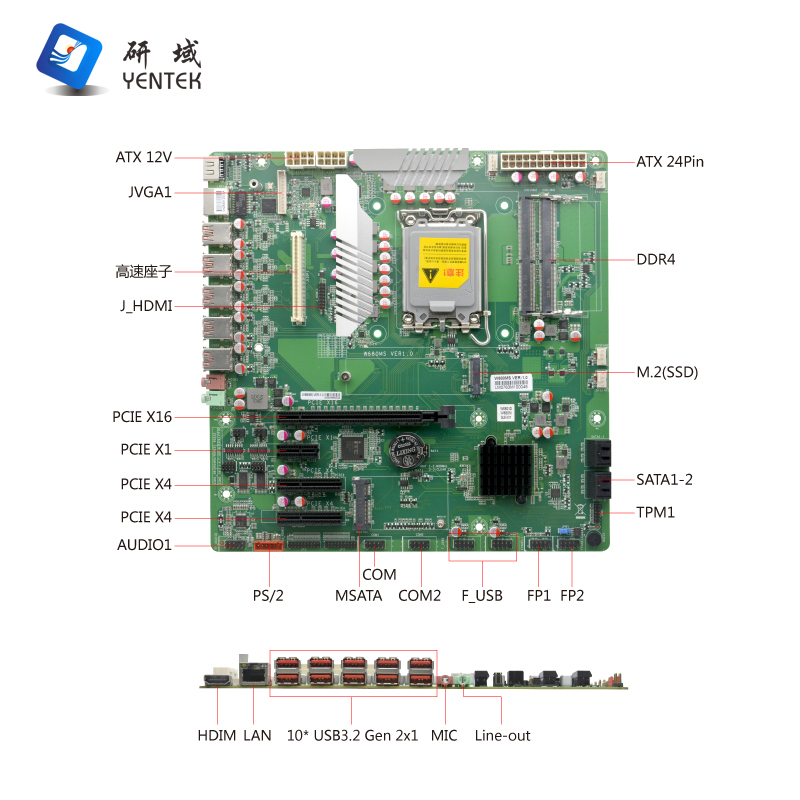

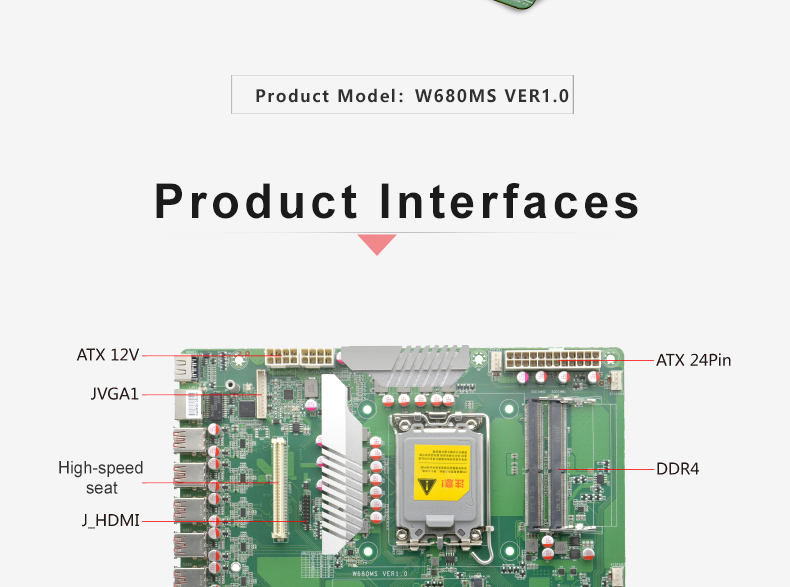

| 内蔵I/Oインターフェース | 1* JVGA インターフェース 1*12 ピン、 |
| 1* JHD 出力ポート 2*8pin | |
| 4*USB2.0インターフェース 2*5ピン、 | |
| 2* RS232 シリアル ポート、RS485/422 をサポート | |
1* フロントパネルオーディオポート 2*5pin | |
| 2* フロントパネル機能ボタンおよびインジケーターポート 2*5 ピン | |
| 1* 24ピン ATX 電源ソケット 2* 8ピン ATX 電源ソケット | |
| 1 * PS/2 キーボードおよびマウスインターフェイス 1 * 6pin | |
| 1*TPMポート 2*6ピン | |
| 1* JHD 出力ポート 2*8pin | |
| 1 * 120ピン高速シート（6 PCIE、1 VGA、VCCおよびその他の信号を含む）、1 VGAポート、6 POEポート（W680MS-POEボード）の拡張用 | |
| 2* 列ピン、2*10 ピン、拡張用 16 入力 16 出力 GPIO (MS-GPIO 小型ボード) | |
| ファンインターフェース | 1*4ピンCPUファンインターフェース; 3*4ピンシステムファンポート |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 128MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10/11/Linux |
| 電源タイプ | ATX 24ピンおよび8ピン電源により駆動 |
| 動作温度 | 0℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

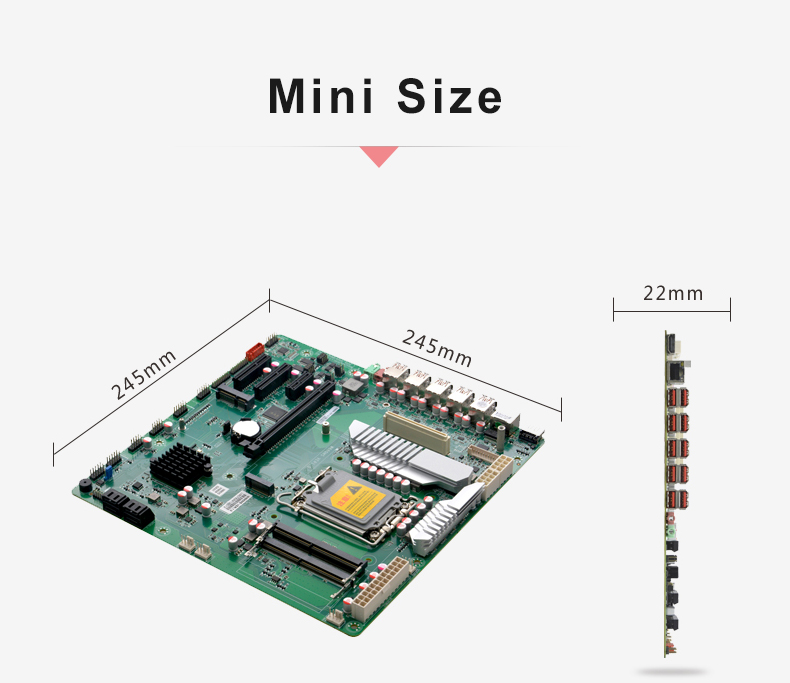

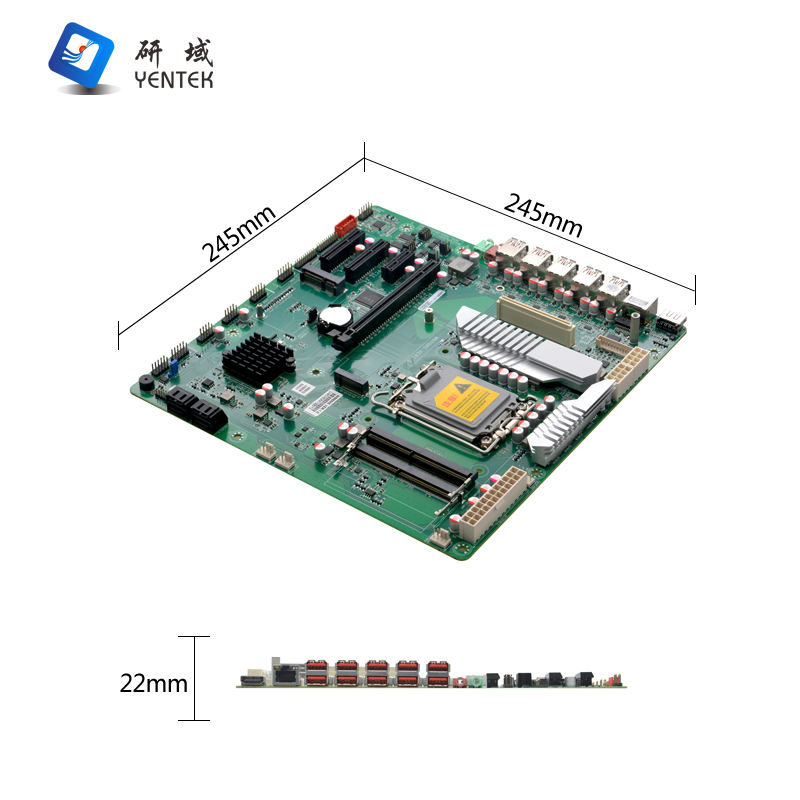

| 寸法 | 245mm × 245mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | サウスブリッジ | メモリ | VGA | HD出力 | DP | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | W680MS VER:1.0 | LGA1700 | / | W680 | 2*SODDR4 | 1 | 2 | / | 1 * I210AT | 12 | 1 | COM1 | ATX |
