製品説明

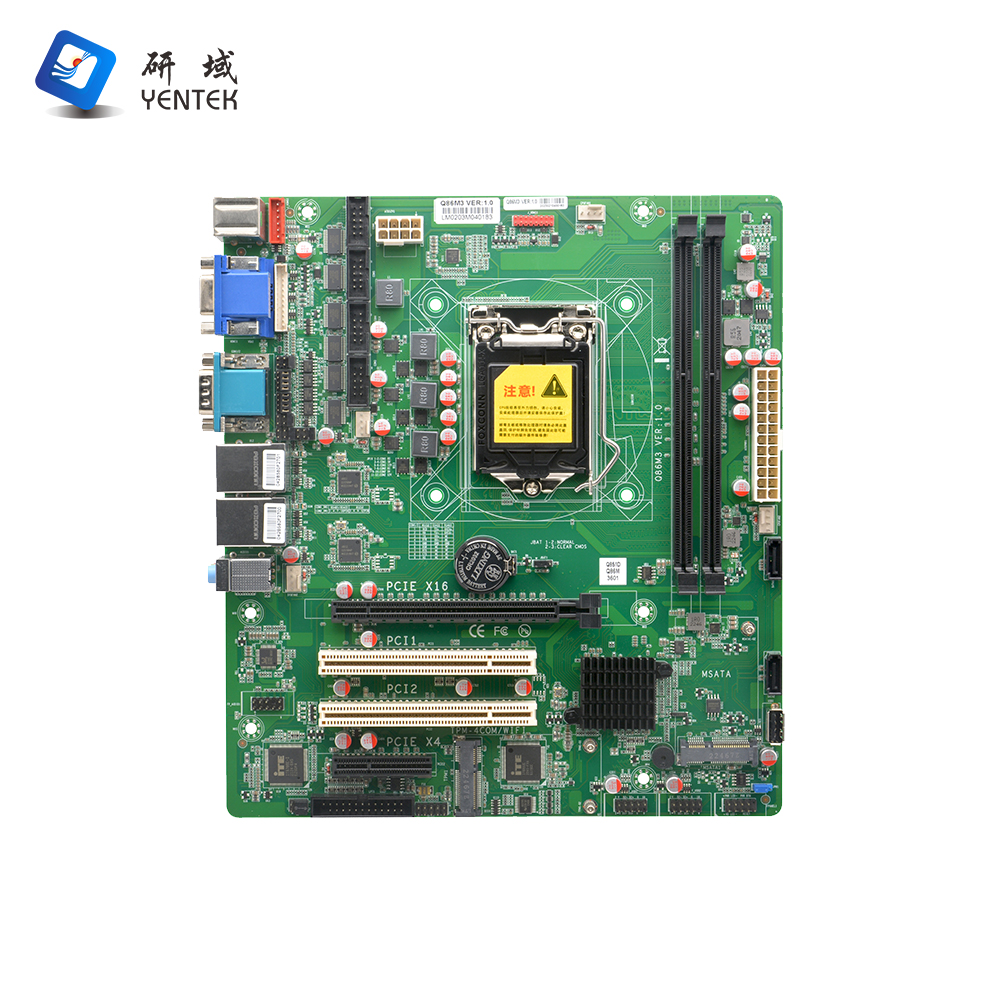

| 製品型式 | Q85M3 VER:1.0 |

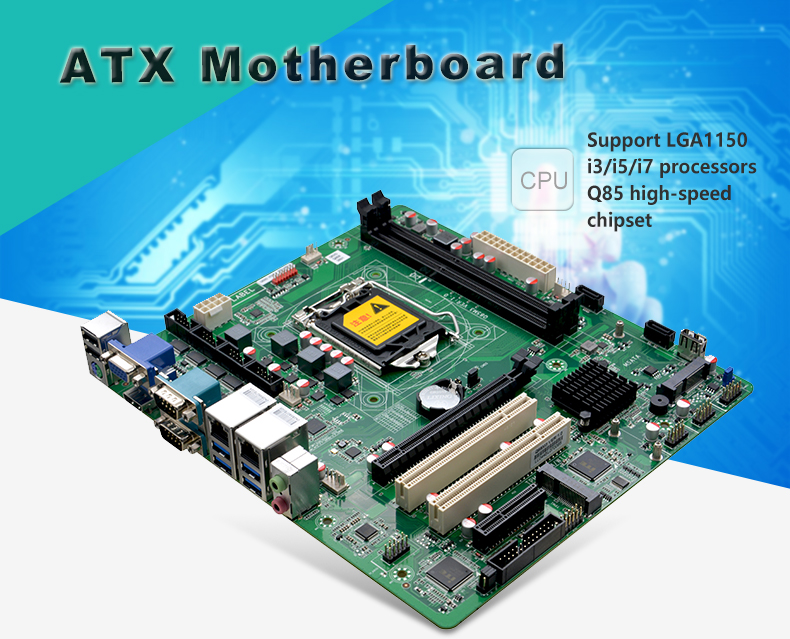

| プロセッサー | LGA1150 アーキテクチャを備えた LGA1150 4th Intel Celeron/Pentium/Core i3/i5/i7 プロセッサをサポート |
| チップセット | Intel Q85高速チップセット |
| メモリ | 2 x DDR3 DIMM スロット、最大 16GB の 1600mhz、1333mhz、または 1066MHz のデュアルチャネル メモリをサポート |
| 画面 | 統合されたインテル® HD グラフィックス コントローラー、1*VGA ポートおよび 2*HDMI1.4 ポート |
| 個別表示、デュアル表示モード、拡張モードをサポート | |
| ネットワーク | 2* Intel I210AT ギガビット LAN カード、Wake-on-LAN および PXE 機能をサポート |
| 店 | 2* SATA 3.0 ハードドライブインターフェイス、SATA インターフェイス転送速度最大 6Gbps |
| 1* MSATA SSD インターフェイス、最大 6Gbps の転送速度 | |
| 可聴 周波数 | 統合された ALC888S 7.1+2 チャンネル Hi-Fi オーディオ コントローラー、マイク、ライン出力、ライン入力をサポート |

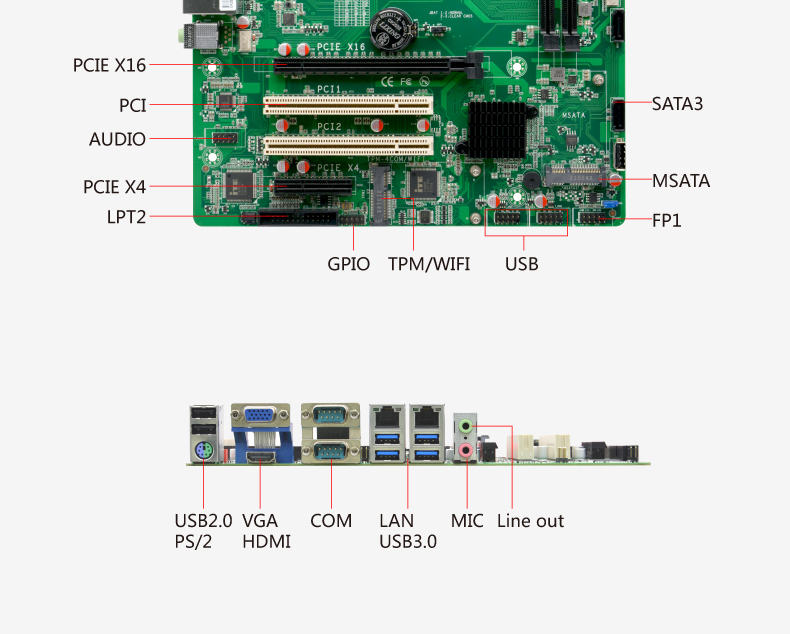

| 拡大 | 1×PCIE2.0 x16 |
| 1×PCIE 2.0 x4 | |
| 2 * PCI | |
| 1* Mini-PCIE スロット、WiFI (4 つのシリアル ポートを拡張するためのオプションの TPM-4COM、対応する BIOS と一致する必要があります) | |

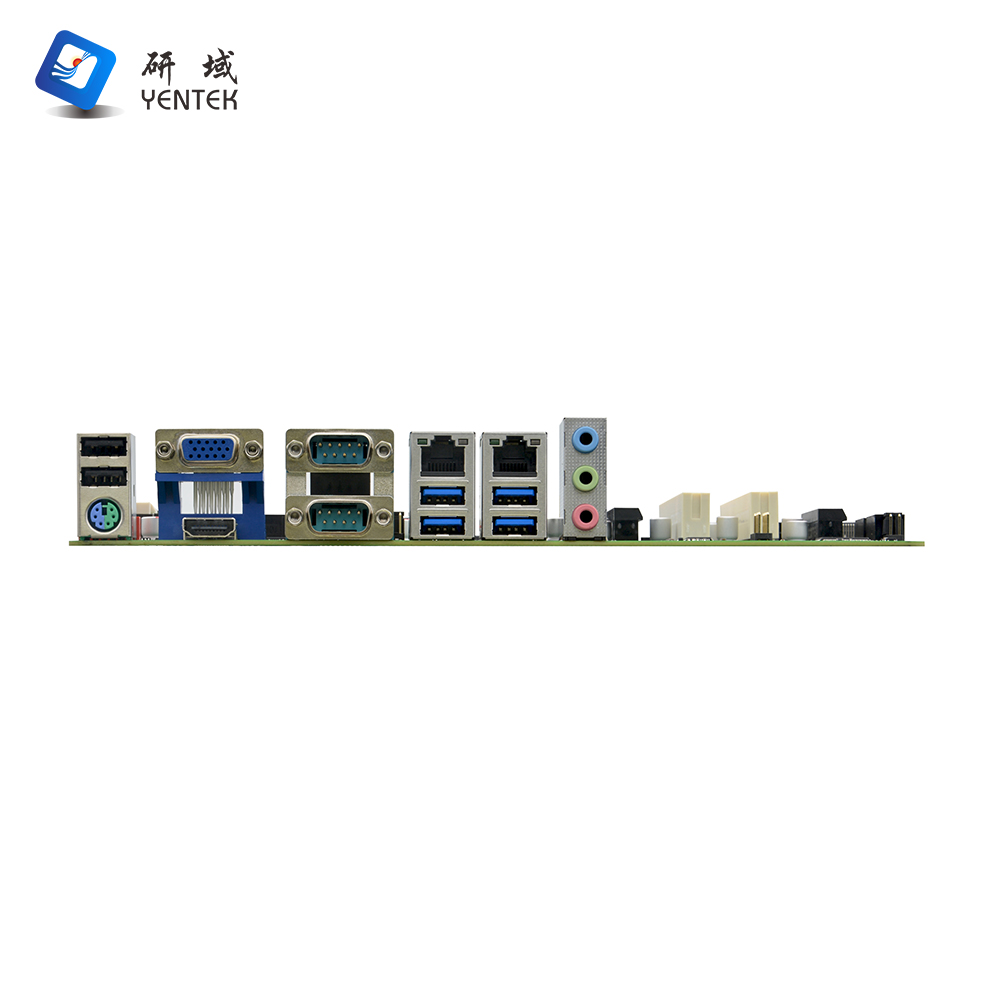

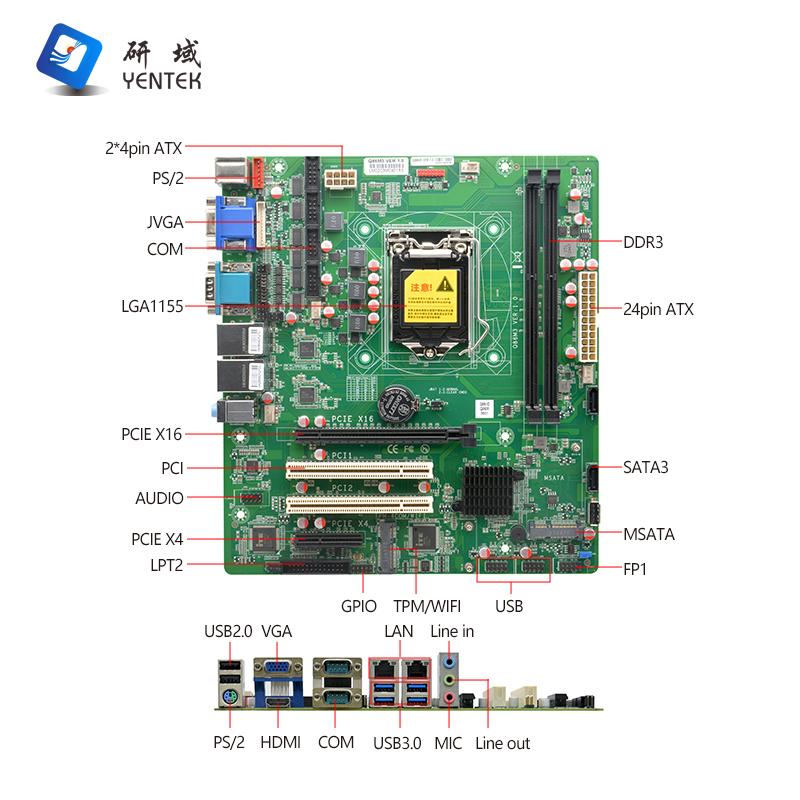

| バックプレーンの I/O ポート | 1 * PS/2 キーボードおよびマウスインターフェイス |
| 1×VGAディスプレイポート | |
| 1 * HDMIディスプレイインターフェイス | |
| 2 * RS232 シリアルポート、9 番ピン充電機能をサポート、RS485/422 機能をサポート | |
| 2*USB 2.0ポート | |
| 4*USB 3.0インターフェース | |
| 2 * RJ45 ギガビットネットワークインターフェース | |
| 1* ライン出力インターフェイス (緑)、1* MIC インターフェイス (赤)、1* ライン入力インターフェイス (青) | |

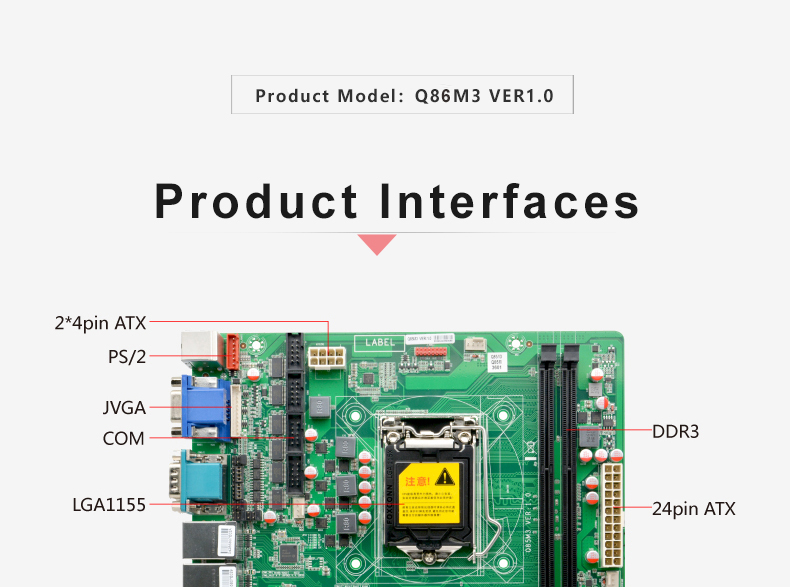

| 内蔵I/Oインターフェース | 4×RS232シリアルポート、2×5ピン |
| 1* JVGA コネクタ 1*12 ピン、外部 VGA と同じ信号 | |
| 1 * JHDMI コネクタ赤 2*8 ピン | |
| 1 * PS / 2キーボードおよびマウスインターフェイス 1 * 6ピン赤ピン | |
1*LPT 印刷ポート 2*13pin | |
| 1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 4* USB 2.0 インターフェース 2*5 ピン | |
| 1* USB2.0 インターフェース USB タイプ A | |
| 1* フロントパネル機能ボタンおよびインジケーターインターフェイス 2*5 ピン | |
| 1*24ピンATX電源入力コネクタ | |
| 1*8ピンATX電源入力コネクタ | |
| ファンインターフェース | 2*4ピンCPUスマートファンコネクタ、2*4ピンシステムスマートファンコネクタ |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/10/Linux |
| 電源タイプ | 24Pin ATX電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 90%、結露なきこと |

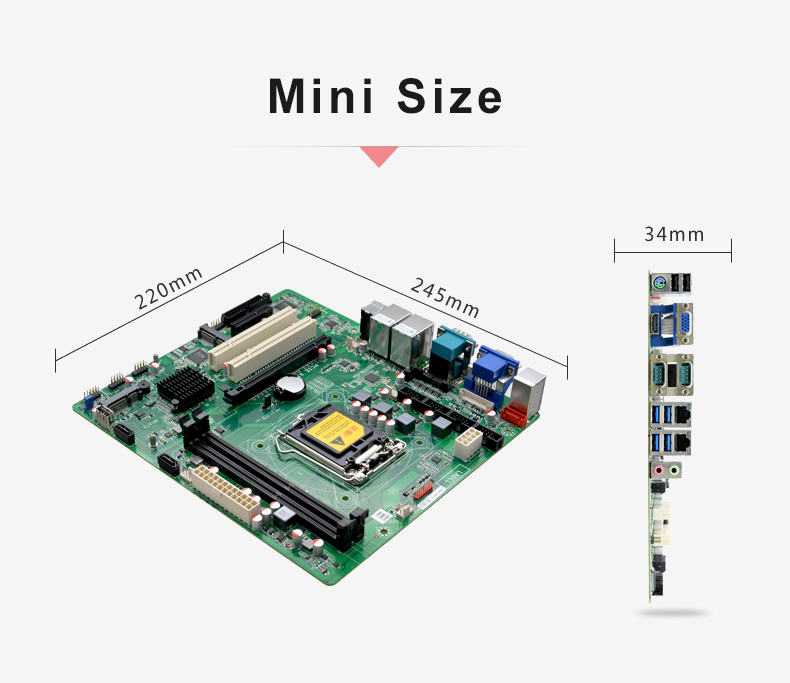

| 寸法 | 245mm * 220mm（ATX） |
注文情報
| いいえ。 | モデル | プロセッサー | チップセット | メモリ | VGA | HDMI | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | Q86M3 VER:1.0 | LGA1150 | Q85 | 2*DDR3 | 1 | 2 | 2*I210V | 11 | 6 | COM1 / COM2 | ATX |
