Q85M3
LGA1150 i3/i5/i7 プロセッサ Q85 高速チップセットをサポート
+852 9458 7694
製品説明

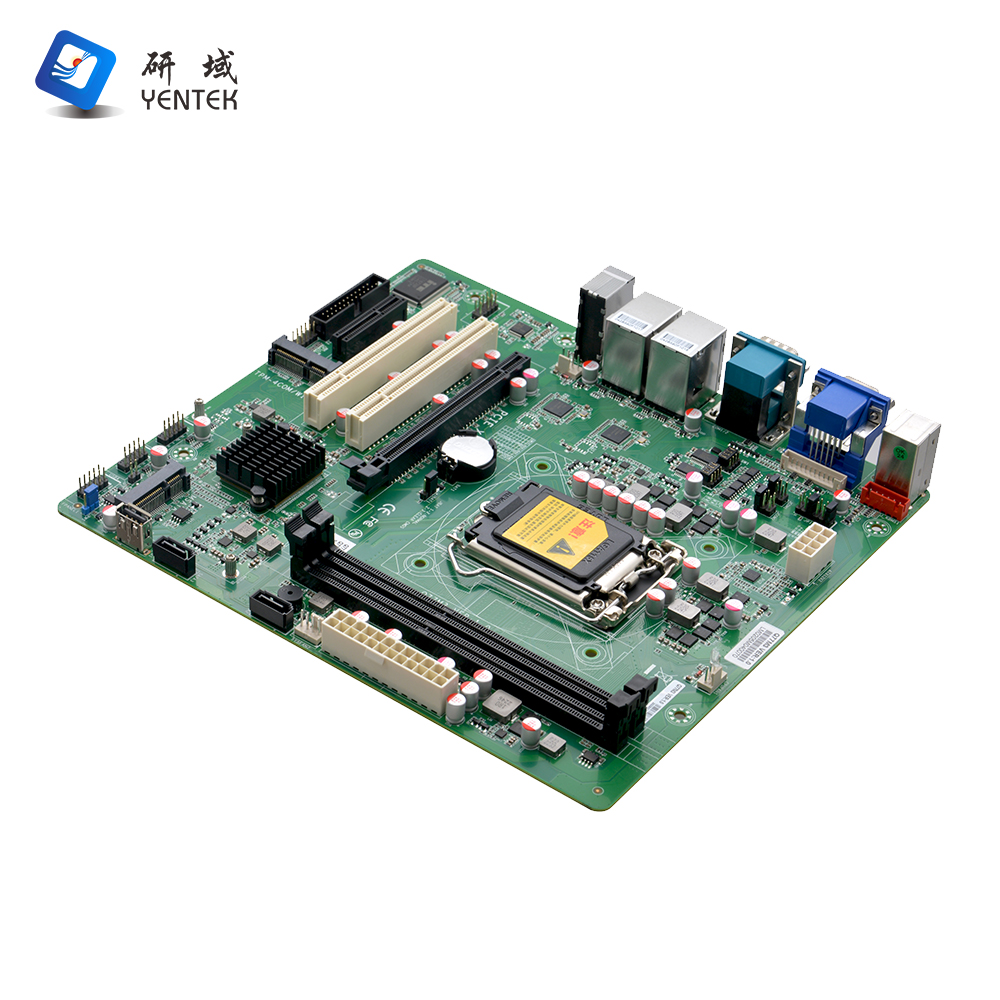

| 製品型式 | B76M3 VER:1.0 |
| プロセッサー | LGA1155 アーキテクチャの第 2/3 インテル® Celeron/Pentium/Core™ i3/i5/i7 プロセッサーをサポート |
| チップセット | Intel B75高速チップセット |
| メモリ | デュアルチャネル 1066mhz、1333mhz、または 1600 MHz 用の DDR3 DIMM スロット x 2、最大 16GB をサポート |
| 明らかにする | 1*VGA ポートと 1*HD OUTPUT1.4 ポートを備えた統合インテル® HD グラフィックス コントローラー |
| シングルディスプレイモード、デュアルディスプレイモード、拡張モードをサポート | |
| ネットワーク | 2*Intel® WGI210AT ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
| 店 | 2 * SATA 2.0 ハードディスクインターフェイス、SATA インターフェイス伝送速度最大 3Gbps |
| 1 * MSATA SSD インターフェイス、最大 6Gbps の伝送速度 | |
| 可聴 周波数 | 統合された ALC888S 7.1+2 Hi-Fi オーディオ コントローラー、マイク、ライン出力、ライン入力をサポート |
| 拡大 | 1×PCIE x16 |
| 1×PCIE x4 | |
| 2 * PCI | |
| 1 * Mini-PCIE、WiFi サポート (オプションの TPM-4COM、4 つのシリアル ポートまで拡張可能) | |

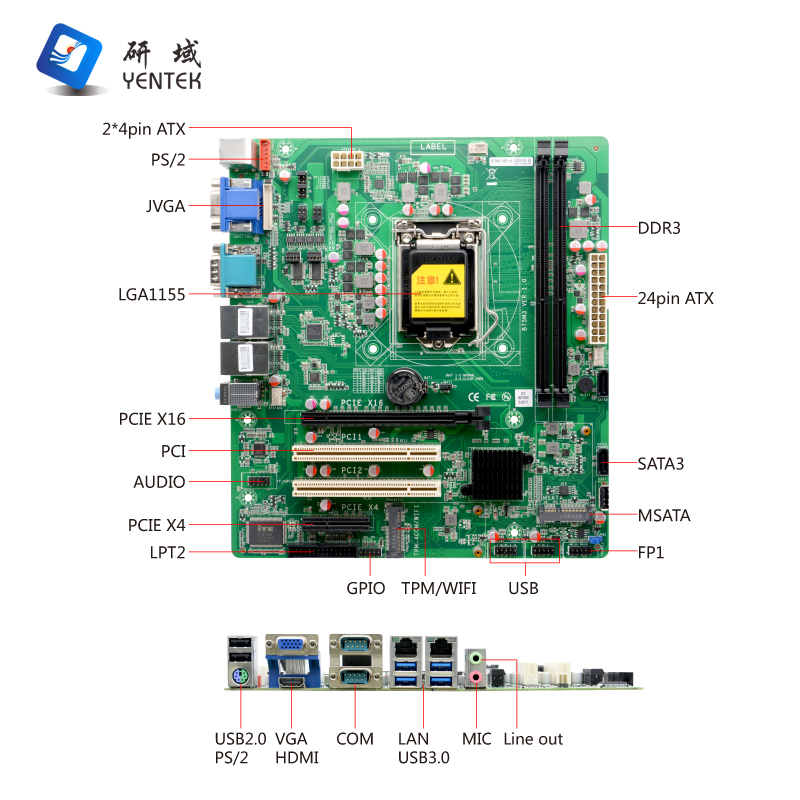

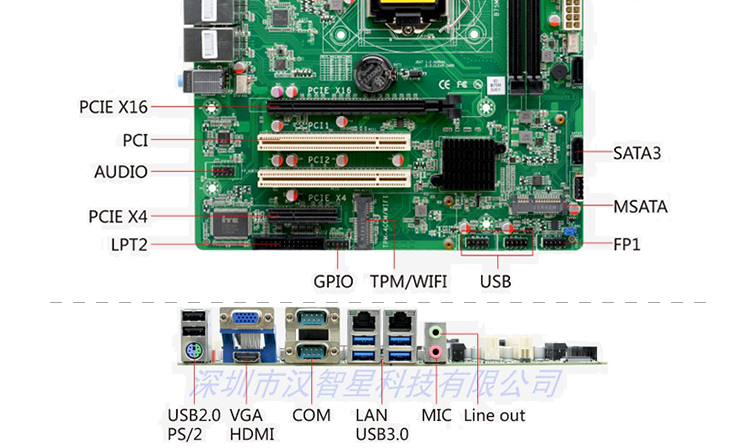

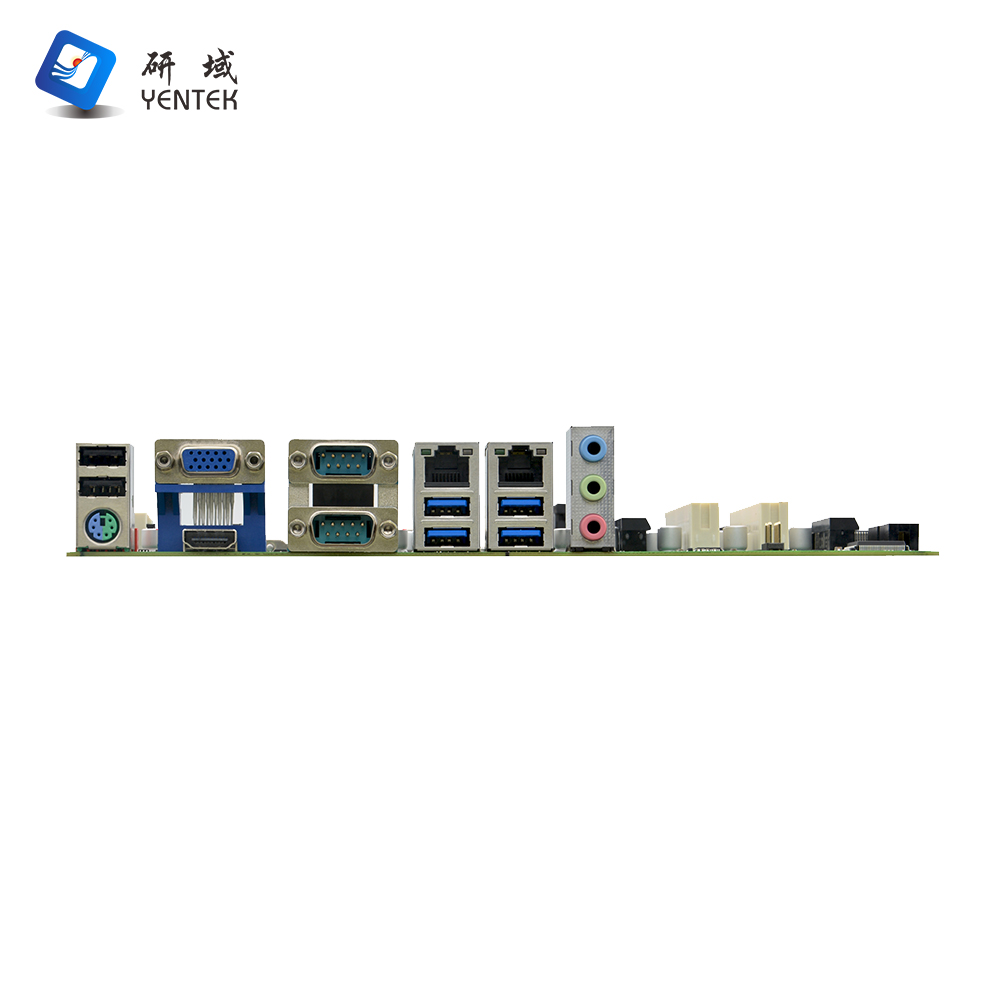

| バックプレーンの I/O ポート | 1 * PS/2 キーボードおよびマウスインターフェイス |
| 1×VGAディスプレイポート | |
| 1 * HD 出力ディスプレイインターフェイス | |
| 2 * RS232 シリアルポート、COM1/2 は 5V/12V 電源機能をサポート、COM1/2 は RS485/422 機能をサポート | |
| 2*USB 2.0ポート | |
| 4*USB 3.0インターフェース | |
| 2 * RJ45 ギガビットネットワークインターフェース | |
| 1* ライン出力インターフェイス (緑)、1* MIC インターフェイス (赤)、1* ライン入力インターフェイス (青) | |
| 内蔵I/Oインターフェース | 1 * PS/2 キーボードおよびマウスインターフェイス 1 * 6 ピン列ピン |
| 1*JVGA1 インターフェイス、1*12 ピン行ピン、外部 VGA と同じ信号 | |
| 1 * LPT 印刷ポート 2 * 13 ピン行ピン | |
| 1 * フロントオーディオインターフェイス 2 * 5 ピン列ピン | |
4 * USB 2.0 ポート 2 * 5 ピン列ピン | |
| 1*USB2.0ポートUSB TYPE-A | |
| 1* TPM ポート 2*8 ピン列ピン | |
| 1* フロントパネル機能ボタンおよびインジケーターポート 2*5 ピン列ピン | |
| 1*24ピンATX電源入力インターフェース | |
| 1*4ピンATX電源入力インターフェース | |
| ファンインターフェース | 1*4ピンCPUインテリジェントファンインターフェイス、2*4ピンシステムインテリジェントファンインターフェイス |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/Linux |
| 電源タイプ | 24Pin ATX電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 90%、結露なきこと |

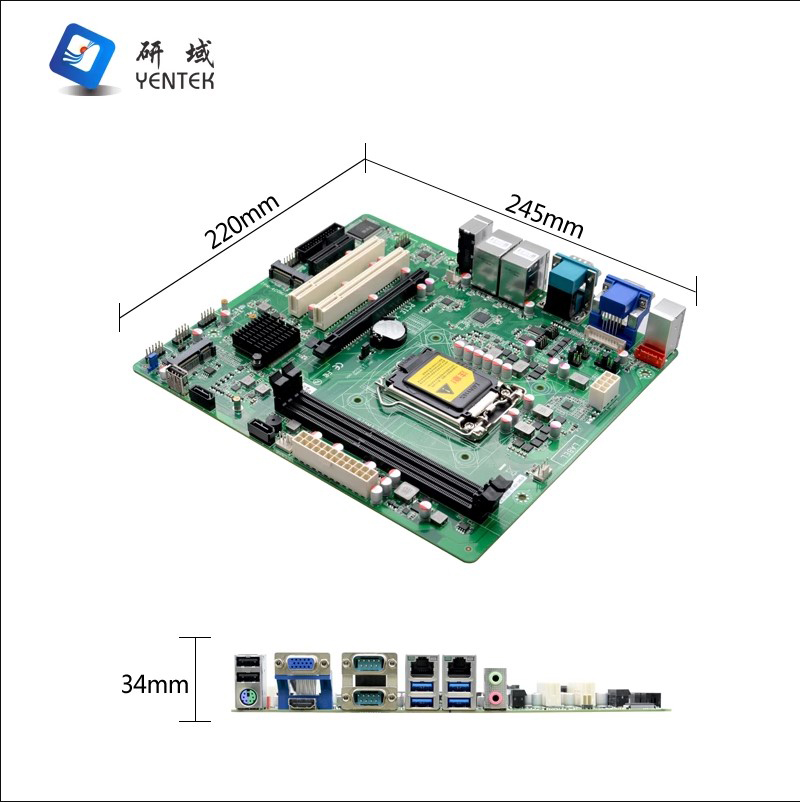

| 寸法 | 245mm * 220mm（ATX） |
注文情報
| いいえ。 | モデル | プロセッサー | チップセット | メモリ | VGA | HD出力 | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | B75M3 VER:1.0 | LGA1155 | B75 | 2*DDR3 | 1 | 1 | 1 * I211AT 1*I219V | 11 | 2 | COM1 / COM2 | ATX |
| 2 | Q77M3 VER:1.0 | LGA1155 | Q77 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/ COM2 | ATX |
| 3 | B76M3 VER:1.0 | LGA1155 | B75 | 2*DDR3 | 1 | 1 | 2*I210AT | 11 | 2 | COM1/ COM2 | ATX |
