製品説明

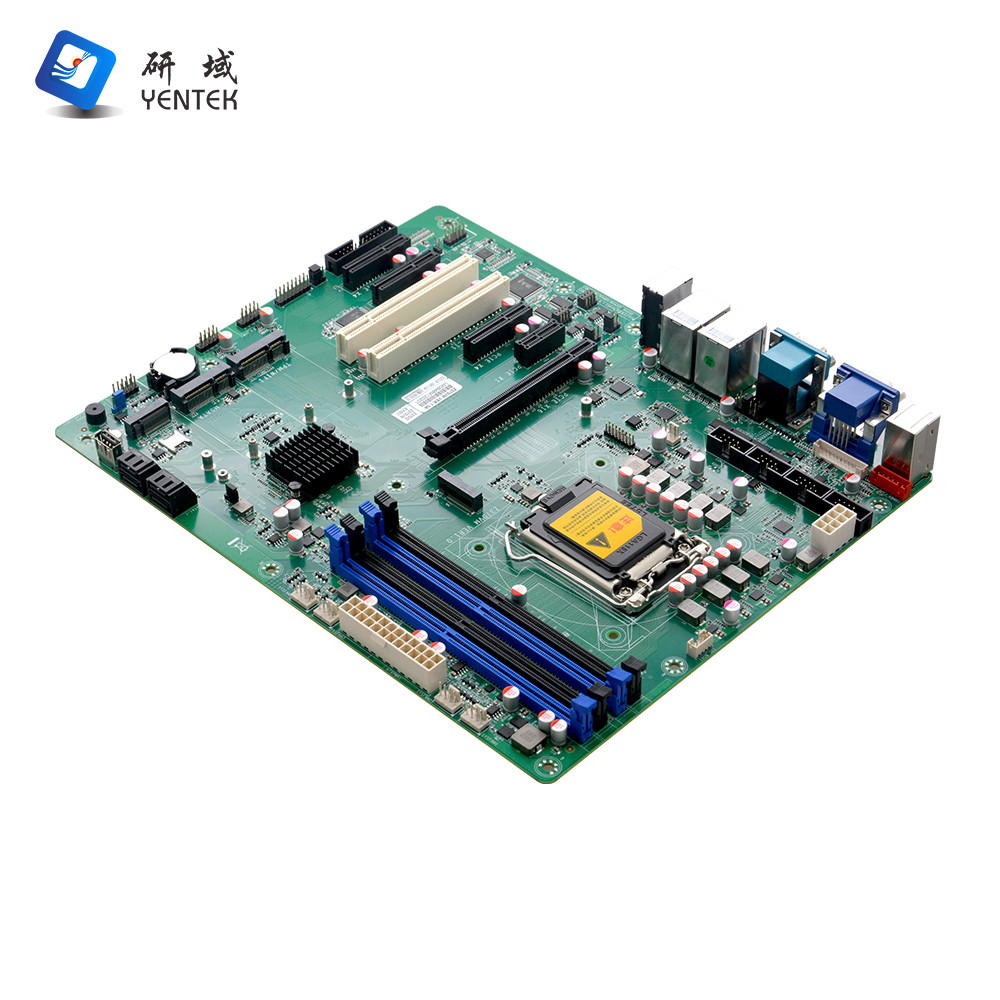

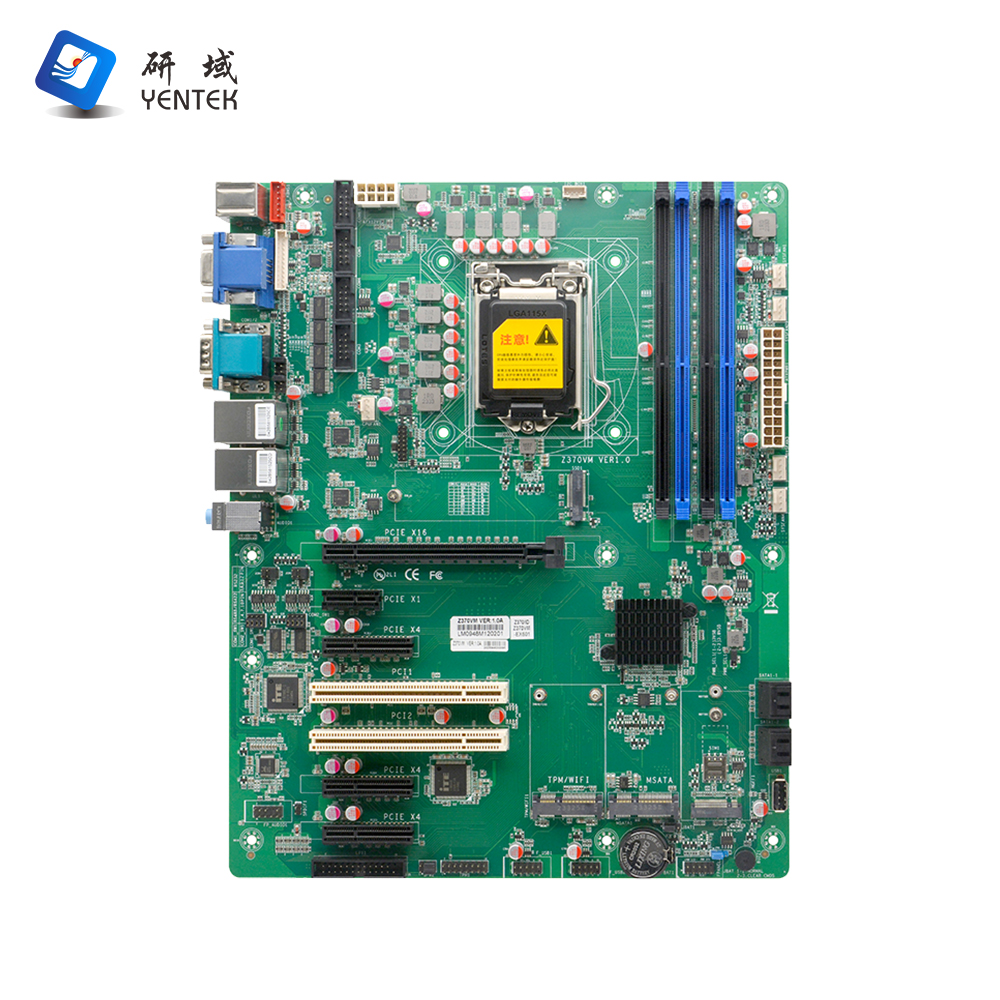

| 製品型式 | Z370VM VER:1.0A |
| プロセッサー | LGA1151 アーキテクチャをサポートする第 6/7/8/9 Celeron/Pentium/Core i3/i5/i7 プロセッサ |

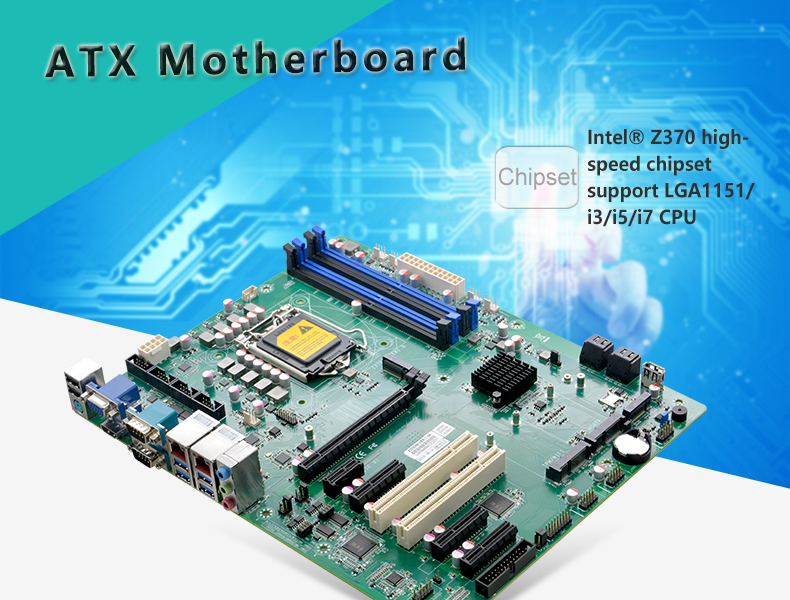

| チップセット | Intel Z370高速チップセット |
| メモリ | デュアルチャネル 2133 MHz メモリ、2400 MHz メモリ用の 4* DDR4 DIMM スロット、 2666MHzメモリ、最大容量128GB |
| 画面 | 1 * VGA ポートと 2 * HD OUTPUT1.4 ポートを備えた統合インテル® HD グラフィックス コントローラー シングル ディスプレイ、デュアル ディスプレイ モード、および拡張モードをサポート |
| ネットワーク | 2* Intel I225V 2.5G ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
| 店 | 4 * SATA3.0 ハードディスクインターフェイス、SATA 伝送速度最大 6Gbps |
| 1* MSATA インターフェイス、Intel プロトコル SSD をサポート、最大 6Gbps の伝送速度 | |
| 1* M.2 スロット、M.2 2280 NVME PCIE x1/SATA 自動適応をサポート | |
| トーン周波数 | オンボード ALC897 高忠実度オーディオ コントローラー、マイク、ライン出力、ライン入力をサポート |

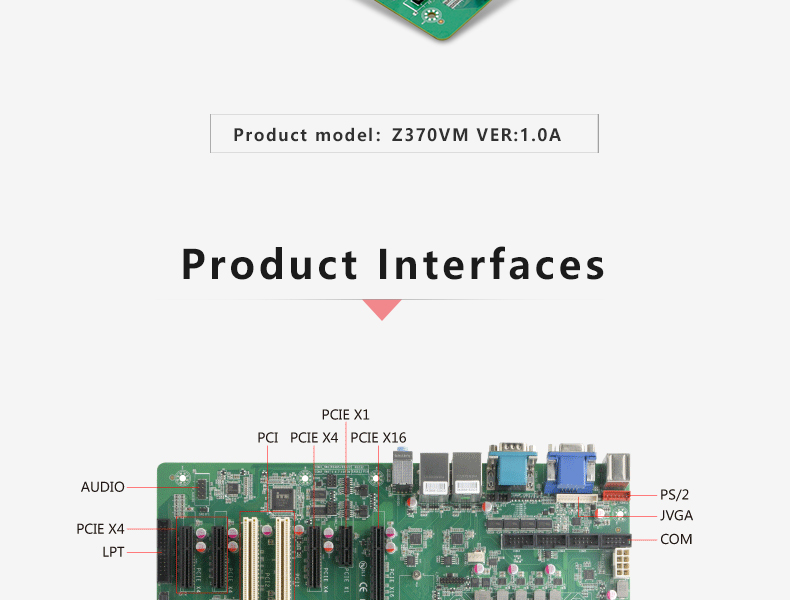

| 拡大 | 1×PCIE3.0 x16 |
| 3×PCIE3.0×4 | |
| 1 * PCIE3.0x1 | |
| 2 * PCI | |
WiFi サポート付き Mini-PCIE スロット x 1 (TPM-4COM を使用して 4 つのシリアル ポートを拡張できます。対応する BIOS が必要です) 1* M.2 スロット、2242/2250、4G/5G サポート | |

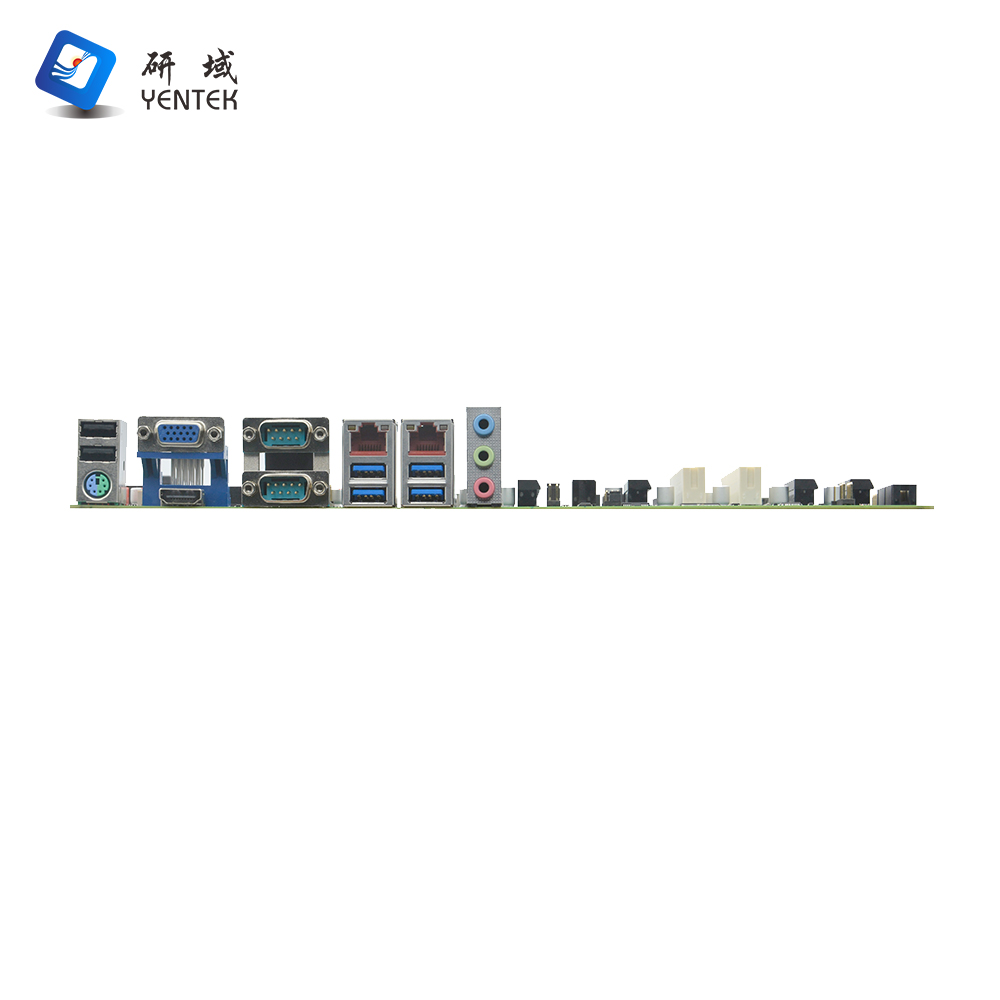

| バックプレーンの I/O ポート | 1 * PS/2 キーボードおよびマウスインターフェイス |
| 1×VGAディスプレイポート | |
| 1 * HD 出力ディスプレイインターフェイス | |
| 2 * RS232 シリアルポート、COM1/2 は 5V/12V 電源機能をサポート、COM1/2 は RS485/422 機能をサポート | |
| 2*USB 2.0ポート | |
| 4*USB 3.0インターフェース | |
| 2 * RJ45 ギガビットネットワークインターフェース | |
| 1* ライン出力インターフェイス (緑)、1* MIC インターフェイス (赤) | |
| 内蔵I/Oインターフェース | 1* PS/2 キーボードおよびマウスインターフェイス 1*6 ピン行ピンおよび外部 PS/2 信号 |
| 1* JVGA ポート 1*12 ピン ピン列、外部 VGA と同じ信号 | |
| 1* JHD OUTPUT ポート 2*8 ピン行ピン | |
| RS232シリアルポート×4 5ピン列ピン×2 | |
1 * フロントオーディオインターフェイス 2 * 5 ピン列ピン | |
| 4* USB 2.0 ポート 2*5 ピン列ピン | |
1*USB2.0ポートUSB TYPE-A | |
| 1* TPM ポート 2*8 ピン列ピン | |
| 1* フロントパネル機能ボタンおよびインジケーターポート 2*5 ピン列ピン | |
| 1*LPT 2*13 ピン行ピン (デフォルトの印刷ポート、GPIO にすることができ、GPIO BIOS を構成するにはブラシが必要です) | |
| 1*24ピンATX電源入力インターフェース | |
| 1*8ピンATX電源入力インターフェース | |
| ファンインターフェース | 1*4ピンCPUインテリジェントファンインターフェイス、4*4ピンシステムインテリジェントファンインターフェイス |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10/Linux |
| 電源タイプ | 24Pin ATX電源 |
| 動作温度 | 0℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 305mm * 245mm（ATX） |
注文情報
| いいえ。 | モデル | プロセッサー | チップセット | メモリ | VGA | HD出力 | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | Z270DM VER:1.0 | LGA1151 | Z270 | 4*DDR4 | 1 | 2 | 2*I211AT | 11 | 6 | 2 | ATX |
| 2 | Z370VM VER:1.0 | LGA1151 | Z270 | 4*DDR4 | 1 | 2 | 2*I225V | 11 | 6 | 2 | ATX |
