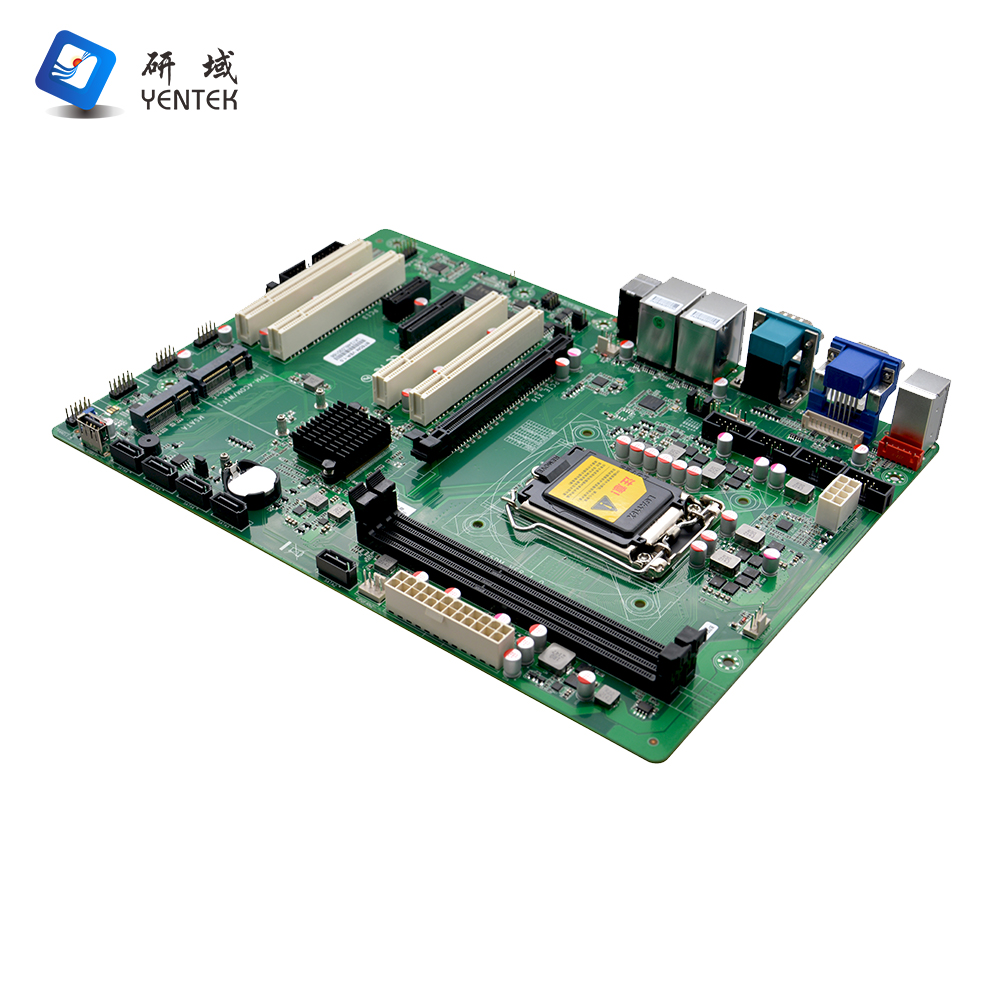

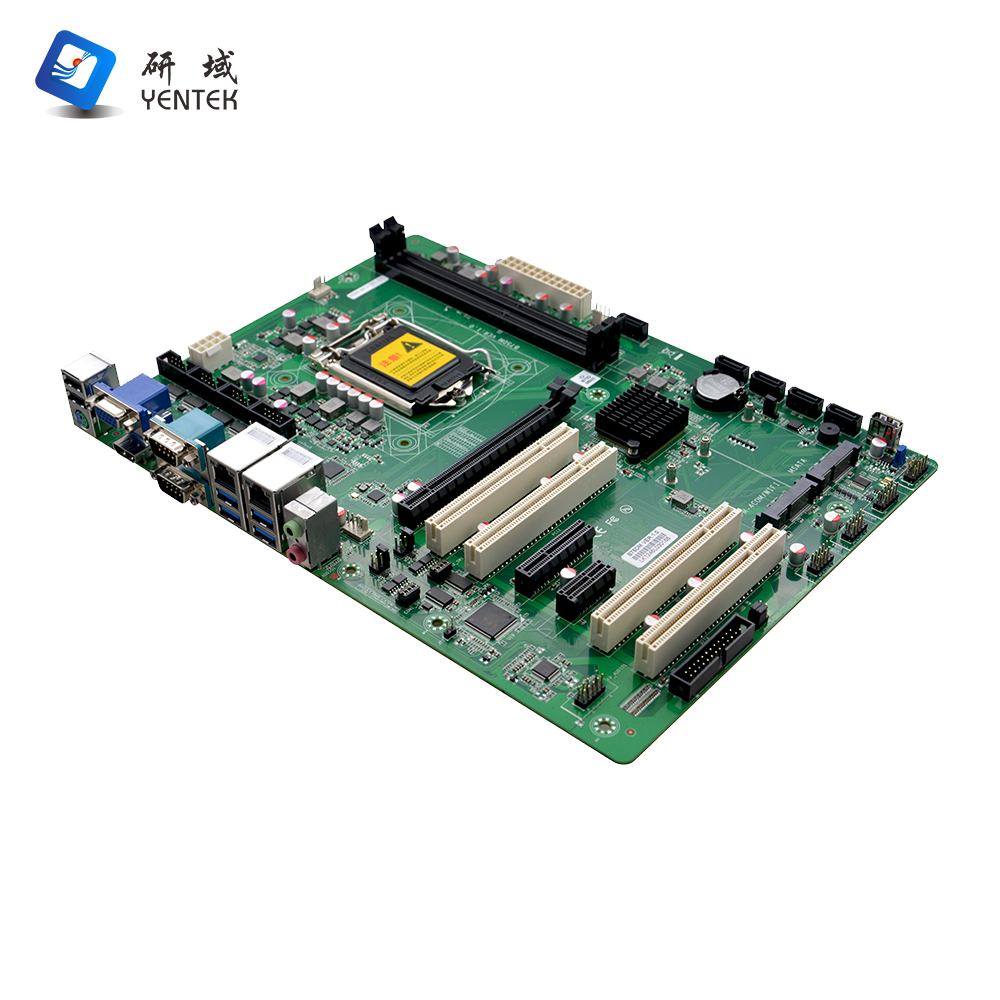

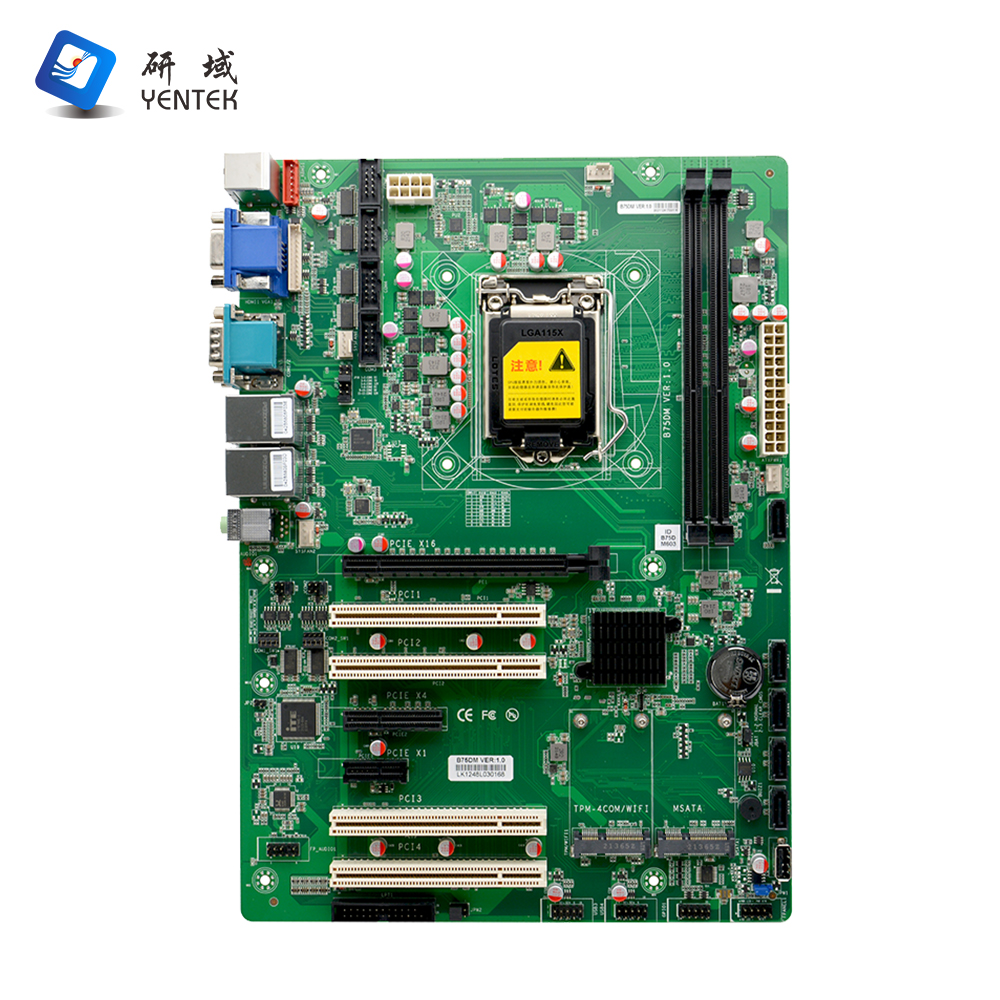

| 製品型式 | B75DM VER:1.0 |
| プロセッサー | LGA1155 アーキテクチャの第 2/3 インテル® Celeron/Pentium/Core™ i3/i5/i7 プロセッサーをサポート |
| チップセット | Intel B75高速チップセット |
| メモリ | デュアルチャネル 1066mhz メモリ、1333mhz メモリ、および 1600MHz メモリ用の 2 * DDR3 DIMM スロット、最大 16GB |
| 明らかにする | 1*VGA ポートと 1*HD OUTPUT1.4 ポートを備えた統合インテル® HD グラフィックス コントローラー |
| シングルディスプレイモード、デュアルディスプレイモード、拡張モードをサポート | |
| ネットワーク | 1* インテル I211AT ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート 1* インテル I219V ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
| 店 | 5 * SATA 2.0 ハードディスクインターフェイス、SATA インターフェイス伝送速度最大 3Gbps |
| 1* MSATA SSD インターフェイス、最大 6Gbps の伝送速度 | |
| 可聴周波数 | 統合された ALC892 高忠実度オーディオ コントローラー、マイク、ライン出力をサポート |
| 拡大 | 1 * PCIE x16 |
| 1 * PCIE x4 | |
| 1 * PCIE x1 | |
| 4* PCI | |
| 1* Mini-PCIE、WiFi サポート (オプションの TPM-4COM ボード、4 つのシリアル ポートを拡張可能) | |

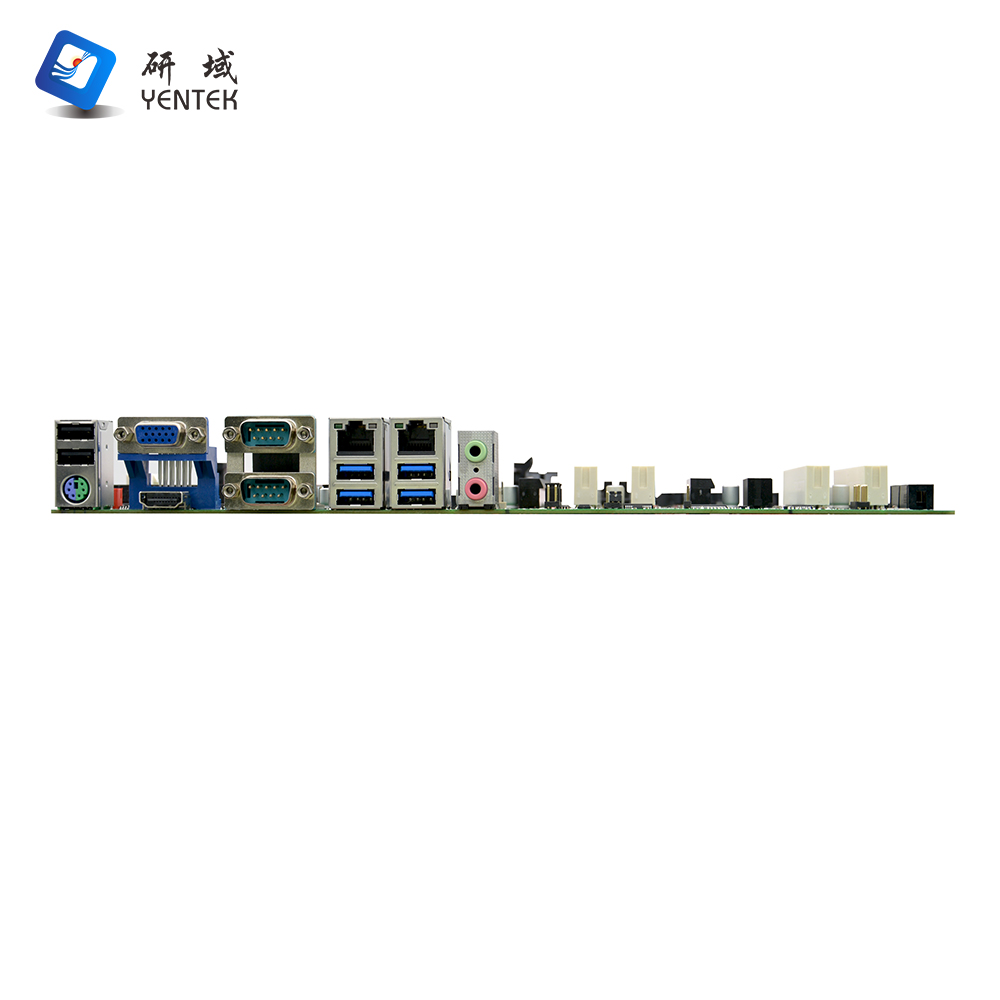

| バックプレーンの I/O ポート | 1 * PS/2 キーボードおよびマウスインターフェイス |
| 1×VGAディスプレイポート | |
| 1 * HD 出力ディスプレイインターフェイス | |
| 2 * RS232 シリアルポート、COM1/2 は 5V/12V 電源機能をサポート、COM1/2 は RS485/422 機能をサポート | |
| 2*USB 2.0ポート | |
| 4*USB 3.0インターフェース | |
| 2* RJ-45 ギガビットネットワークインターフェース | |
| 1* ライン出力インターフェイス (緑)、1* MIC インターフェイス (赤) | |
| 内蔵I/Oインターフェース | 4*RS232シリアルポート |
| 1*JVGA1 インターフェイス、1*12 ピン行ピン、外部 VGA と同じ信号 | |
| 1 * PS/2 キーボードおよびマウスインターフェイス 1 * 6 ピン列ピン | |
| 1 * LPT 印刷ポート 2 * 13 ピン行ピン 2.54 mm | |
1 * フロントオーディオインターフェイス 2 * 5 ピン列ピン | |
| 4* USB 2.0 ポート 2*5 ピン列ピン | |
1 * USB2.0 ポート USB-TYPE A | |
| 1* フロントパネル機能ボタンおよびインジケーターポート 2*5 ピン列ピン | |
| 1*24ピンATX電源入力インターフェース | |
| 2*4ピンATX電源入力インターフェース | |
| 1 * AC パワーオン自動パワーオン機能 1 * 3 ピン列 | |
| ファンインターフェース | 2*4ピンCPUインテリジェントファンインターフェイス、2*4ピンシステムインテリジェントファンインターフェイス |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/Linux |
| 電源タイプ | 24Pin ATX電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 305mm * 220mm（ATX） |
| いいえ。 | モデル | プロセッサー | サウスブリッジ | メモリ | VGA | HD出力 | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | B75DM VER:1.0 | LGA1155 | B75 | 2*DDR3 | 1 | 1 | 1 * I211AT 1*I219V | 11 | 6 | COM1/COM2 | ATX |
