製品説明

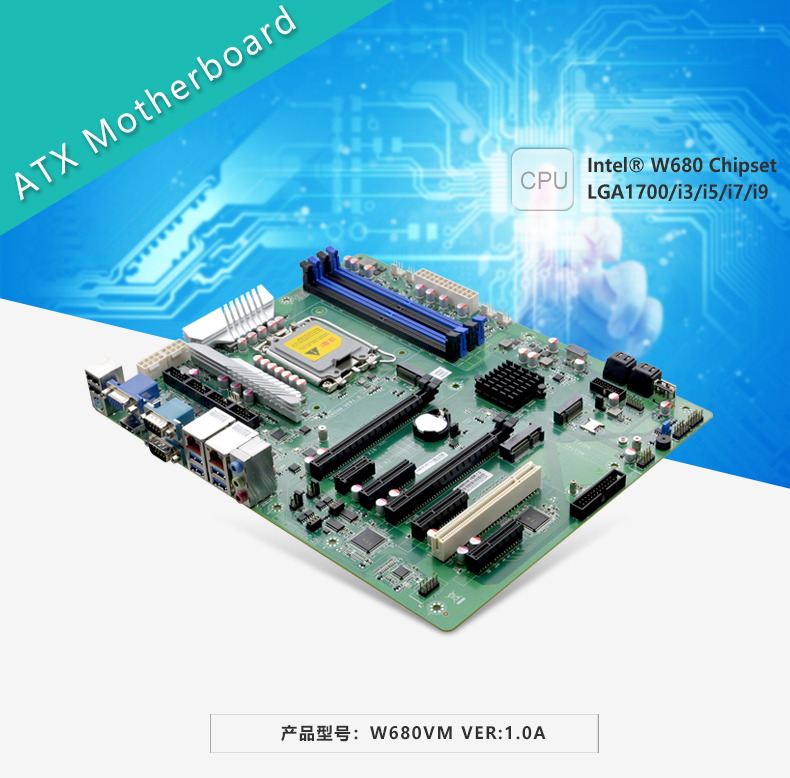

| 製品型式 | W680VM VER:1.0 |
| プロセッサー | LGA1700 12th/13th Intel® Celeron/Pentium/Core™ i3/i5/i7/i9 および Xeon プロセッサをサポート |
| チップセット | インテル® W680 チップセット |
| メモリ | 4* DDR4 DIMM メモリ スロット、最大 3200MHz のデュアル チャネル メモリをサポート、 最大128GBをサポート、ECCメモリをサポート |
| 画面 | 統合されたインテル® HD グラフィックス コア グラフィックス カードは、DirectX12.1、OpenGL4.5、4K ディスプレイをサポート |
| 1* VGA インターフェイス、最高解像度 1920X1200@60Hz をサポート | |
| 2* HDMI1.4 ポート、最大 4096x2160 @24Hz の解像度をサポート | |
| ネットワーク | 2* Intel®I226V ギガビット NIC チップ、Wake-on-LAN/PXE 機能をサポート |
| ストレージ | 4* SATA3.0 ハードドライブインターフェイス、最大 6Gbps の転送速度 |
| 1* MSATA スロット、Intel プロトコル SSD をサポート | |
| 1* M.2 スロット、M.2 キー M 2280 NVME PCIE X4/SATA アダプティブ SSD をサポート | |
| オーディオ | オンボード ALC897 7.1+2 チャンネル Hi-Fi オーディオ コントローラー、MIC/ライン出力/ライン入力をサポート |
| 拡張スロット | 2* PCIE3.0 X16 スロット (1 つの PCIE X16 を使用する場合は X16 信号、2 つの X16 を同時に使用する場合は X8 信号) |
| 1* PCIE 3.0 X1 スロット | |
| 3* PCIE 3.0 X4 スロット | |
| 1 * PCIスロット | |
| 1* M.2 スロット、M.2 Key B 2242/2252 4G/5G モジュールをサポート | |

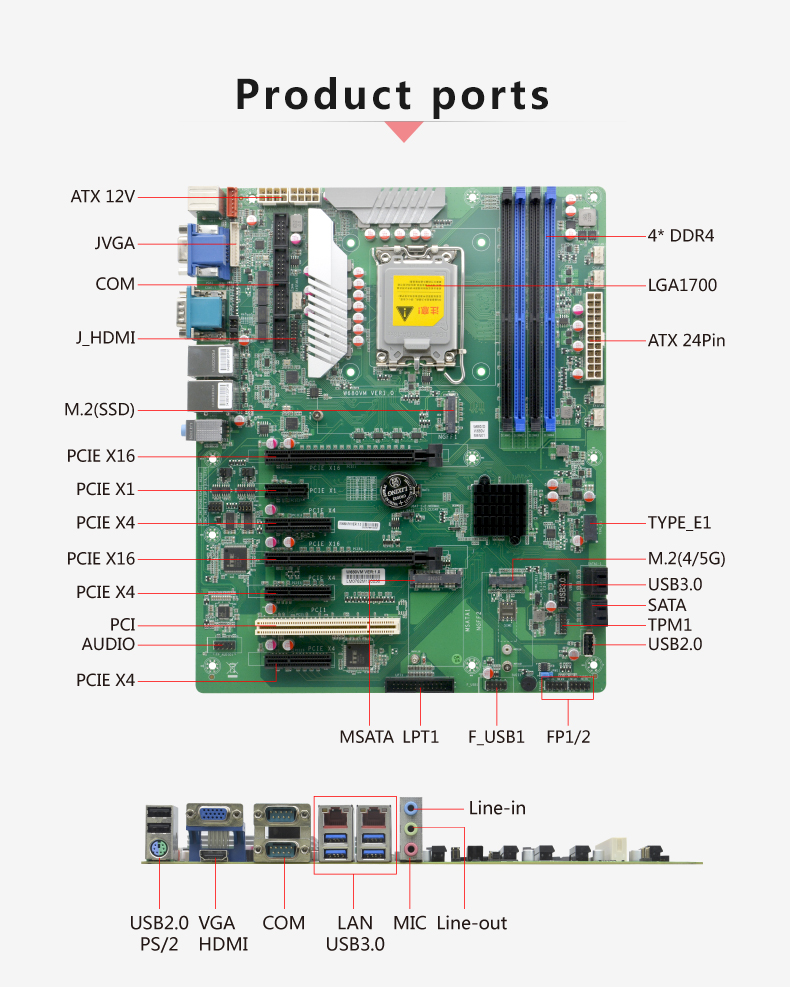

| バックプレーン I/O インターフェイス | 1 * PS/2 インターフェース (拡張可能なキーボードとマウス) |
| 1 * DB15 VGA ポート | |
| 1 * HDMI1.4インターフェース | |
| 2* DB9 RS232 シリアル ポート、電源機能付きの 9 番目のピンをサポート、RS485/422 をサポート | |
| 2*USB2.0インターフェース | |
| 4* USB3.2 Gen 2x1 インターフェース (10Gbps) | |
| 2* RJ-45 ギガビットネットワークインターフェース | |
| 1 * レイヤー 3 オーディオ インターフェイス、ライン出力、MICK、ライン入力をサポート | |
| 内蔵I/Oインターフェース | 2* USB2.0 ポート 2*5pin。 |
| 1 * 垂直 USB2.0 ポート | |
| 1 * TYPE-E USB3.0 コネクタ | |
| 2*USB3.0コネクタ 2*10ピン | |
1* フロントパネルオーディオインターフェース (2*5ピン) | |
| 2* フロントパネル機能ボタンおよびインジケータコネクタ (2*5 ピン) | |
1* 24ピン ATX 電源ソケット 2* 8ピン ATX 電源ソケット | |
| 1 * PS/2 キーボードおよびマウスコネクタ 1 * 6pin | |
| 1* JVGA コネクタ 1*12 ピン、DB15 と同じ信号 | |
| 1 * JHDMI コネクタ 2 * 8ピン | |
| 1* TPM コネクタ 2*6pin | |
| 4×RS232シリアルポート、2×5ピン | |
| 1 * SIMカードスロット | |
| 1 * LPT コネクタ 2 * 13 ピン | |
| ファンインターフェース | 1*4ピンCPUファンコネクタ; 4*4ピンシステムファンコネクタ |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 128MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10/11/Linux |
| 電源タイプ | ATX 24ピンおよび8ピン電源により駆動 |
| 動作温度 | 0℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

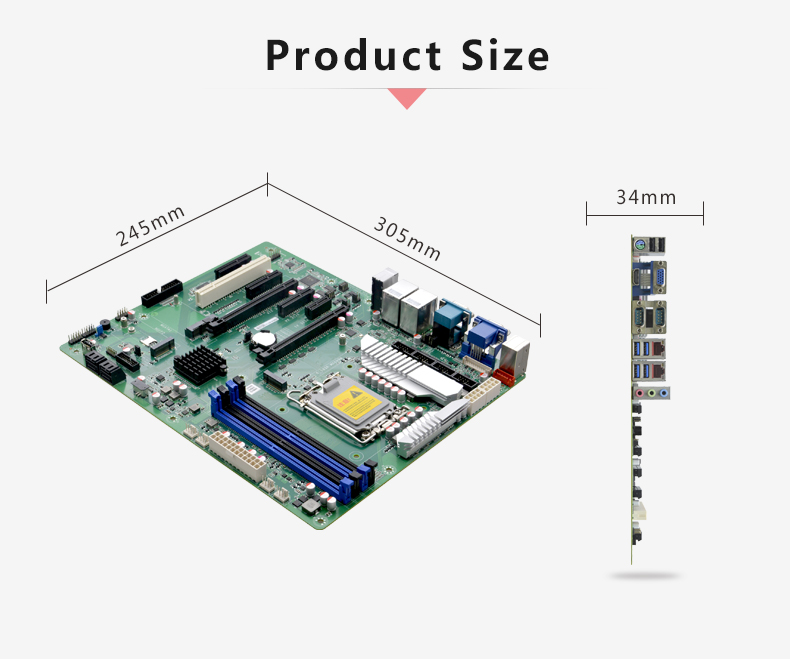

| 寸法 | 305mm * 245mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | サウスブリッジ | メモリ | VGA | HDMI | DP | LAN | USB | COM | RS485/RS422 | 力 |
| 1 | W680VM VER:1.0 | LGA1700 | / | W680 | 4*DDR4 | 1 | 2 | 1 | 2*I226V | 12 | 6 | COM1/COM2 | ATX |
