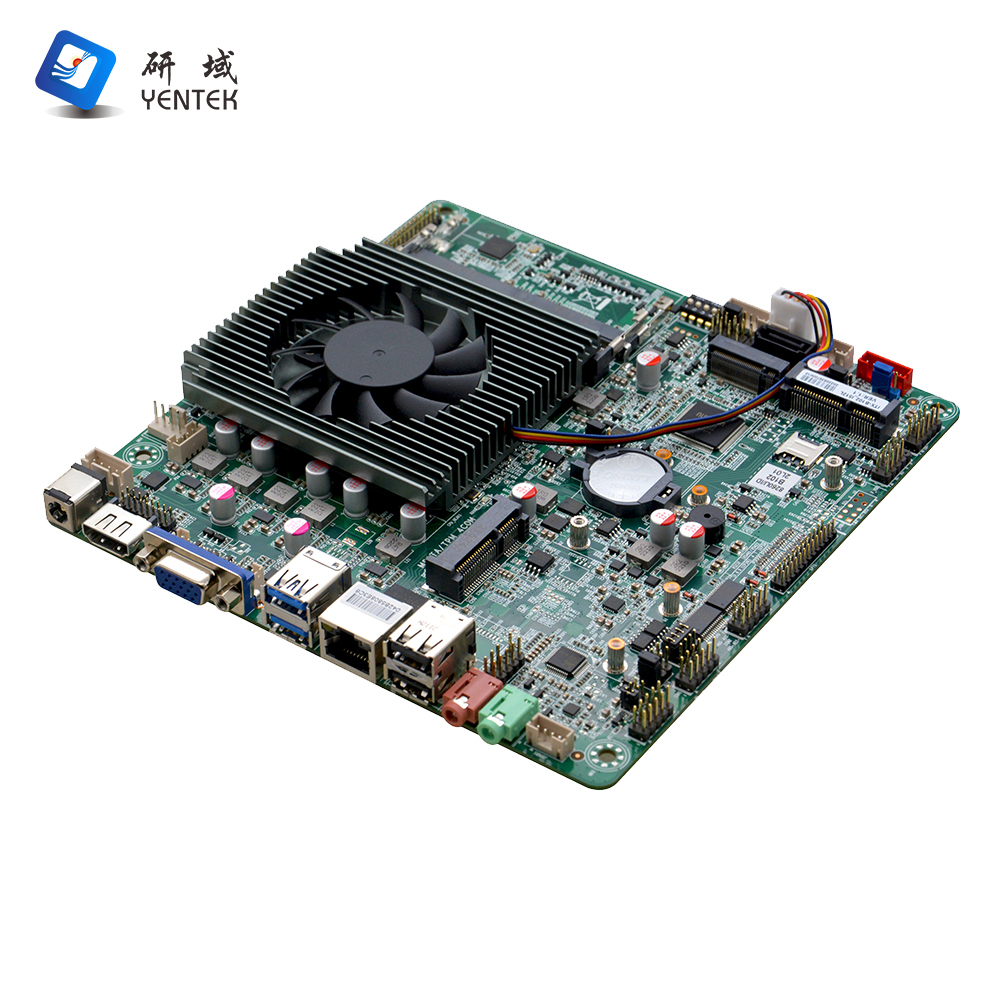

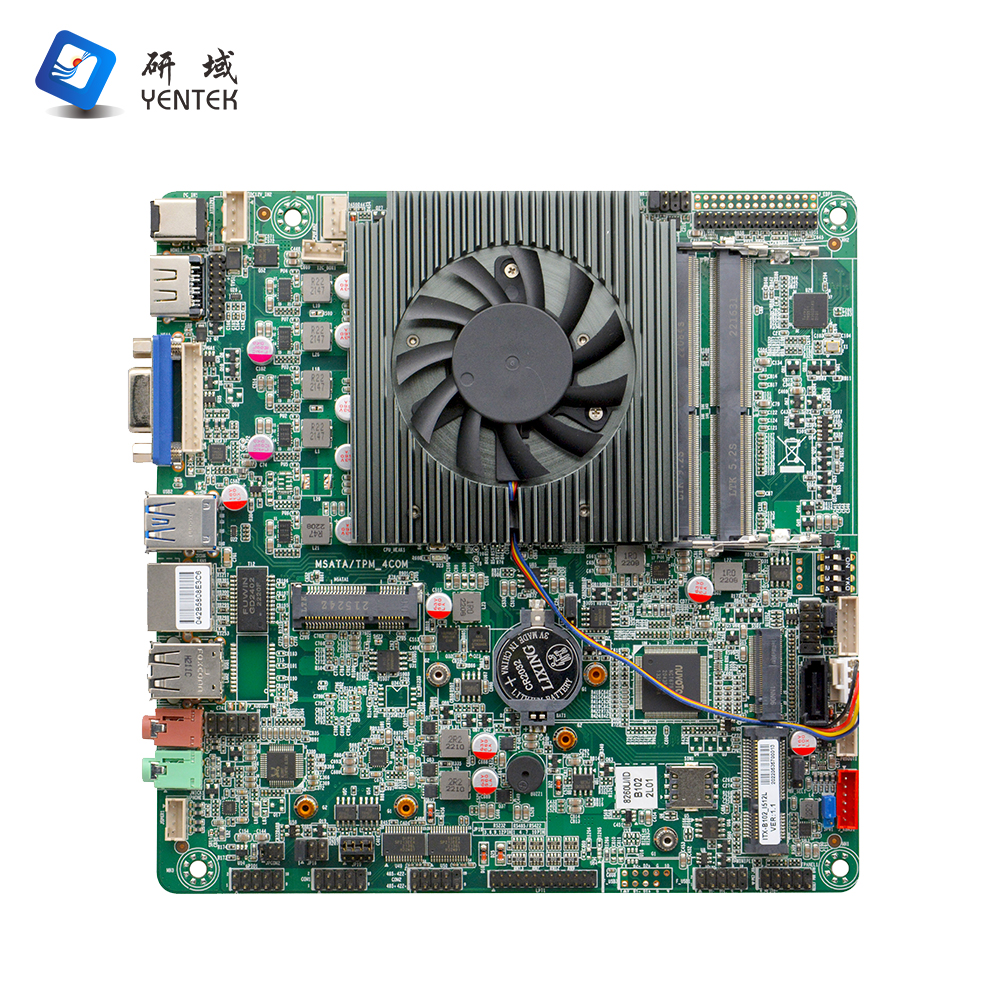

ITX-B81_I526L

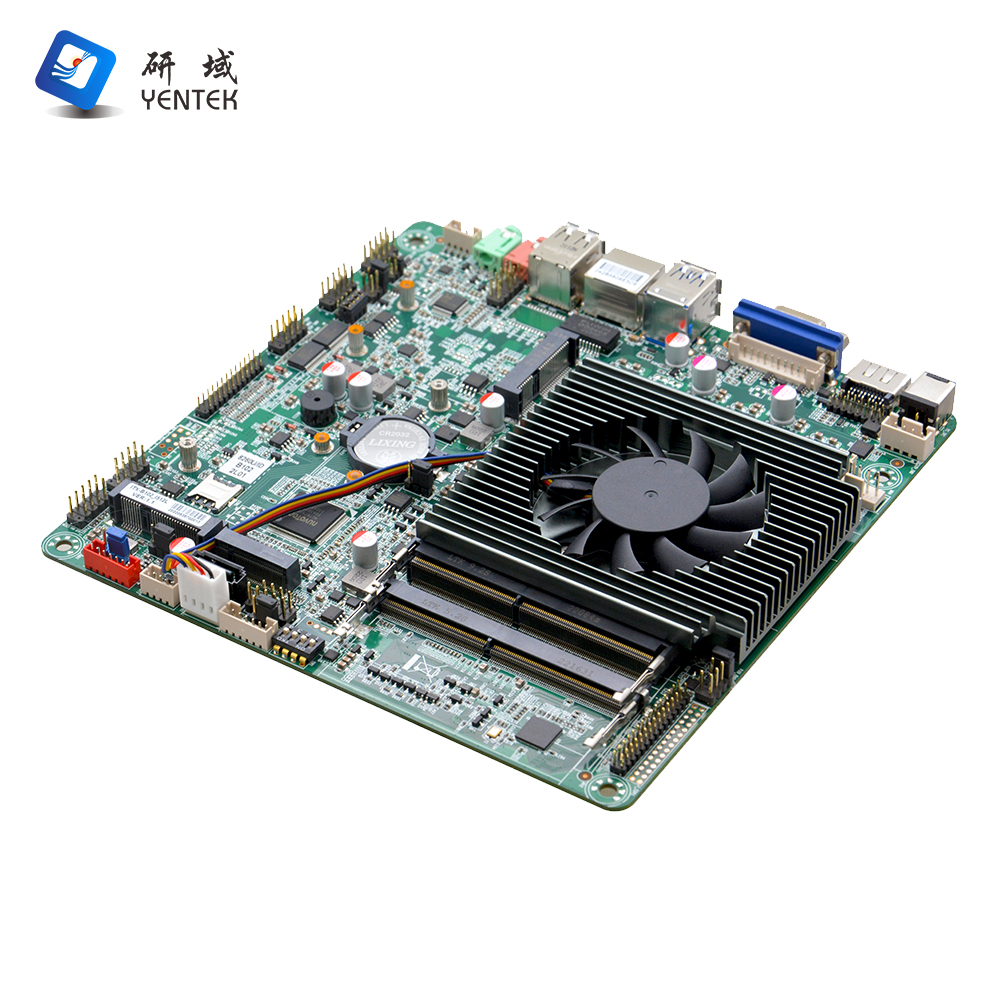

ミニ薄型 ITX マザーボード低消費電力
+852 9458 7694
製品説明
| 製品型式 | ITX-B102_I512L VER:1.1(8260U) |

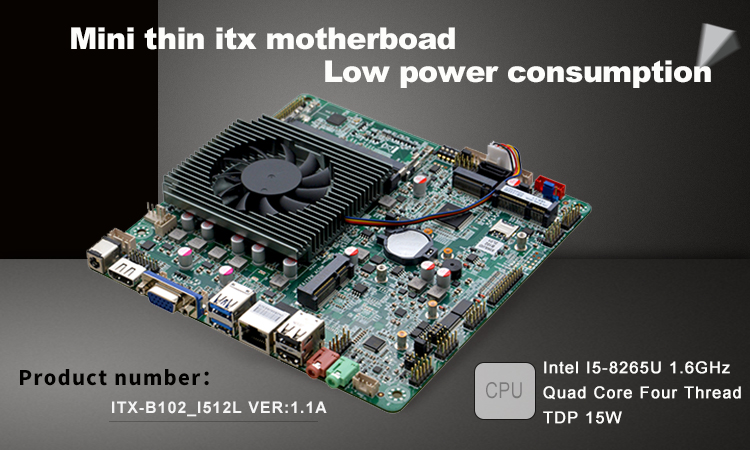

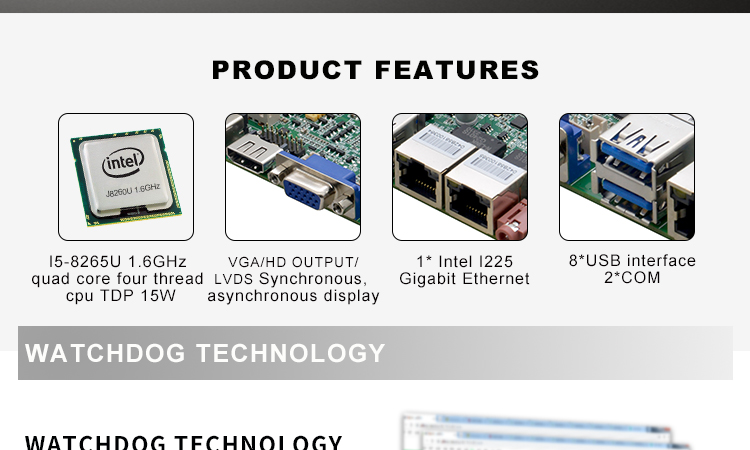

| プロセッサー | 統合された第 8 世代 Intel®I5 8260U 1.6GHz クアッドコア 8 スレッド プロセッサー、TDP 15W |
| Intel®Whiskey Lake-U/Comet Lake-U 8th/10th Celeron/Pentium/I3/I5/I7 低電力プロセッサと互換性があります。 | |
| チップセット | SOC |
| ラム | 2 * DDR4 SODIMM メモリ スロット、2666MHz メモリをサポート、最大 64GB |
| 見せる | 統合インテル® UHD グラフィックス、DirectX 12 OpenGL 4.5 サポート、4K サポート |
| 1 x VGA ポートでサポートされる最大解像度は 1920X1200@60Hz です。 | |
| 1*HD OUTPUT1.4 ポート、サポートされる最高解像度は 4096x2304@24Hz です | |
1* デュアル チャネル 24 ビット LVDS インターフェイスをサポートし、EDP は 2 つのオプション (デフォルトの LVDS) の 1 つです。 | |
| インターネット | 1* Intel I225 ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
| ストレージ | 1 * SATA3.0 ハードディスクインターフェイス、伝送速度は 6Gbps に達することができます |
| 1* MSATA スロット、Intel プロトコル SSD をサポート、最大 6Gbps の伝送速度 | |
| 1* M.2 スロット、M.2 2260/2280 NVME PCIE x4 標準 SSD をサポート | |
注:MSATA または TPM-4COM を使用して、4 つのシリアル ポートを拡張できます。 TPM-4COM使用時はM.2のSSDが使用可能 | |
| トーン周波数 | 統合された ALC892 7.1+2 チャンネル高忠実度オーディオ コントローラー、サポート MIC、Line_out、パワー アンプ |
| パワーアンプ2Ω3Wスピーカーをサポート | |
| 拡大 | 1 * Mini-PCIE スロット、WIFI/4G モジュールをサポート |

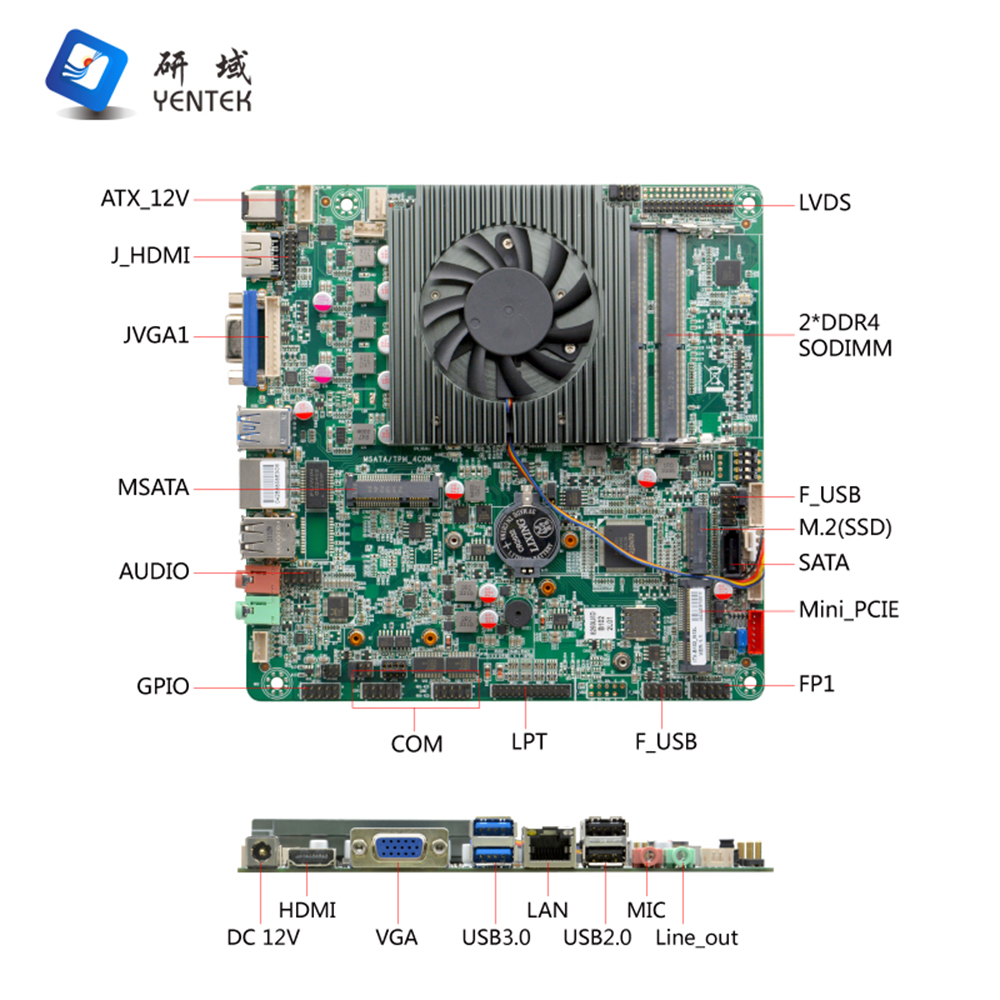

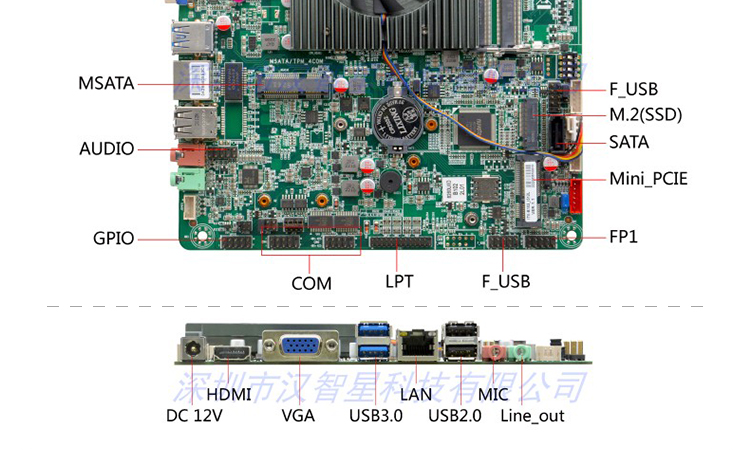

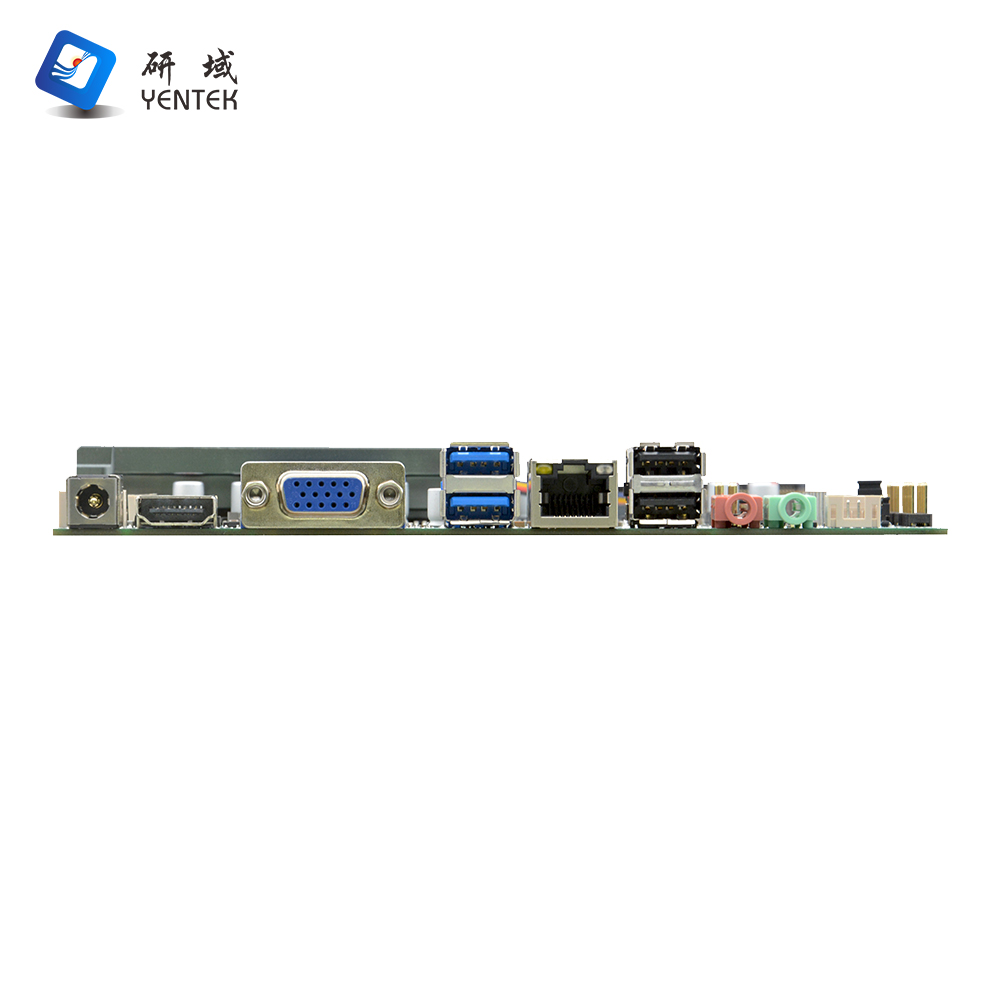

| バックプレーン I/O インターフェイス | 2 * USB3.0 ポート、2 * USB2.0 ポート |
| 1 * HD 出力ポート | |
| 1 * DB15 VGA ポート | |
| 1 * RJ45 ギガビットネットワーク ポート | |
| 1*ライン出力(緑）、1*MIC(赤） | |
| 1 * DC12V 電源、12V 電源入力/出力をサポート | |

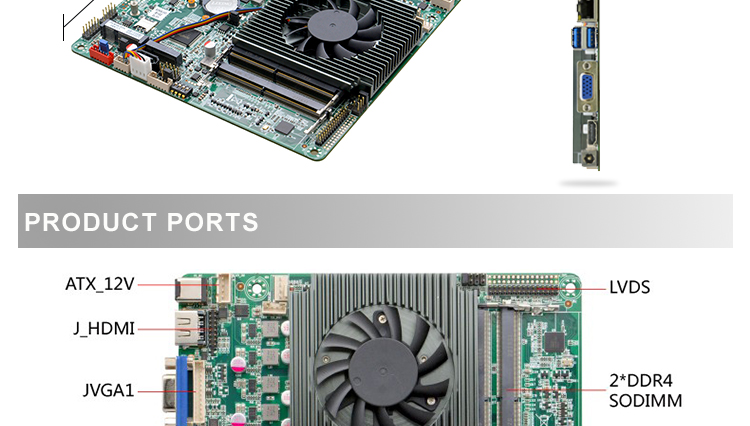

| 内蔵I/Oインターフェース | 1* JVGA1 インターフェース 1*12 ピン (DB15 と同じ信号) |
| 1* JHD OUTPUT インターフェイス 2*10 ピン、HD OUTPUT インターフェイスと同じ信号 | |
| 1* LVDS インターフェイス 2*15 ピン、デュアル チャネル 24 ビットをサポート | |
| 1* LVDS バックライト電源インターフェース 1*6pin | |
1 * 画面輝度調整インターフェース 1 * 4ピン | |
| 2* RS232 シリアル インターフェイス、COM2 は 9 番ピンのライブ機能をサポート、COM2 は RS485/422 機能をサポート | |
1 * PS/2 キーボードおよびマウス インターフェイス (赤) 1 * 6 ピン | |
| 4*USB2.0インターフェース 2*5ピン | |
| 1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 1 * LPT 印刷インターフェイス 2*13 ピン | |
| 1* フロントパネルスイッチボタンとインジケーターポート 2*5ピン | |
| 1 * HDD電源インターフェース 1 * 4ピン | |
| 1 * パワーアンプインターフェイス 1 * 4pin | |
| 1* DC 電源インターフェース 1*4 ピン (12V 入力電源インターフェース) | |
| 1 * SIMカードシート | |
| ファンインターフェース | 1*4ピンCPUスマートファンコネクタ、1*4ピンシステムファンコネクタ |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 128MbフラッシュROM |

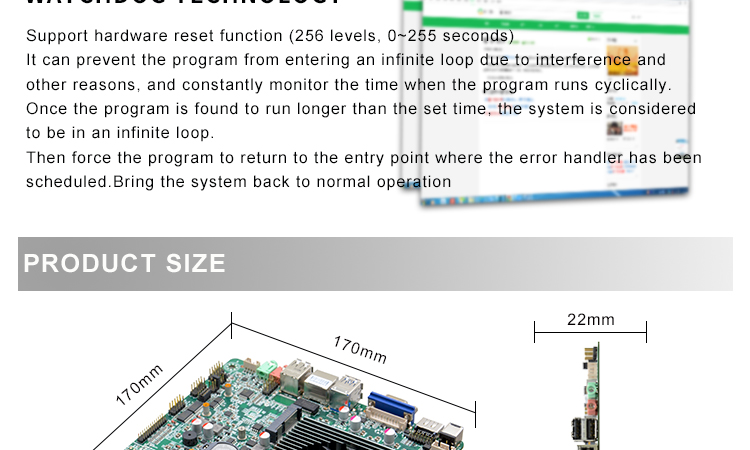

| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10、Linux |
| 電源タイプ | DC12V電源を採用 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 170mm×170mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HD | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B102_I512L VER:1.1(8260U) | 8260U | 1.6G | 2*SODDR4 | 1 | 1 | 2ch/24bit | / | 1*I225 | 8 | 2 | COM2 | DV12V |
