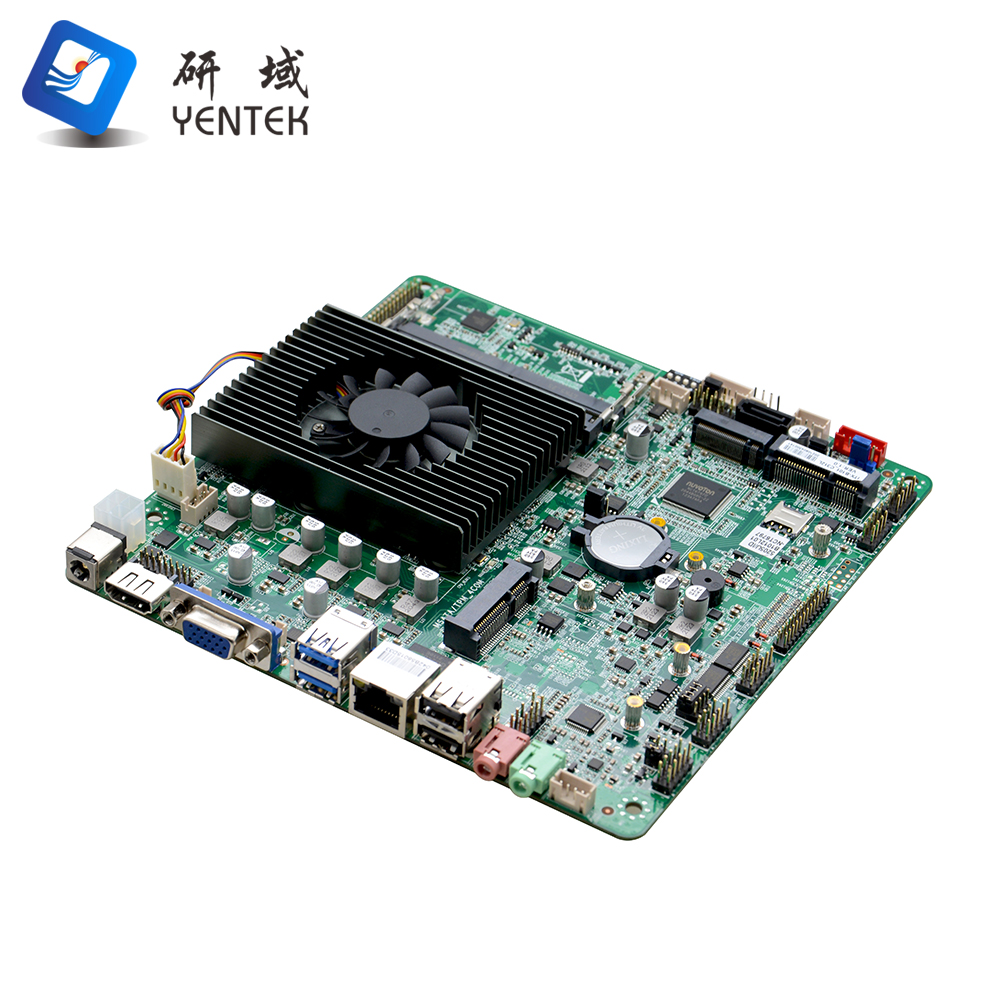

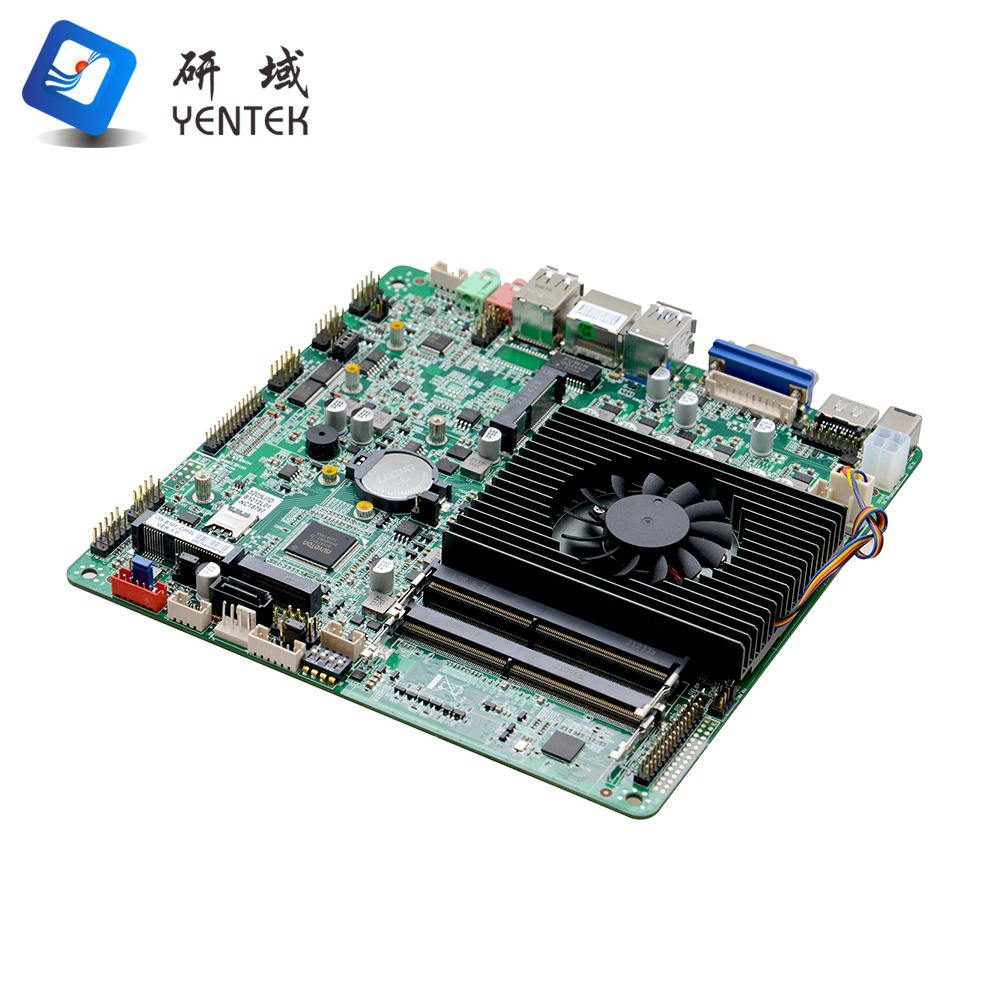

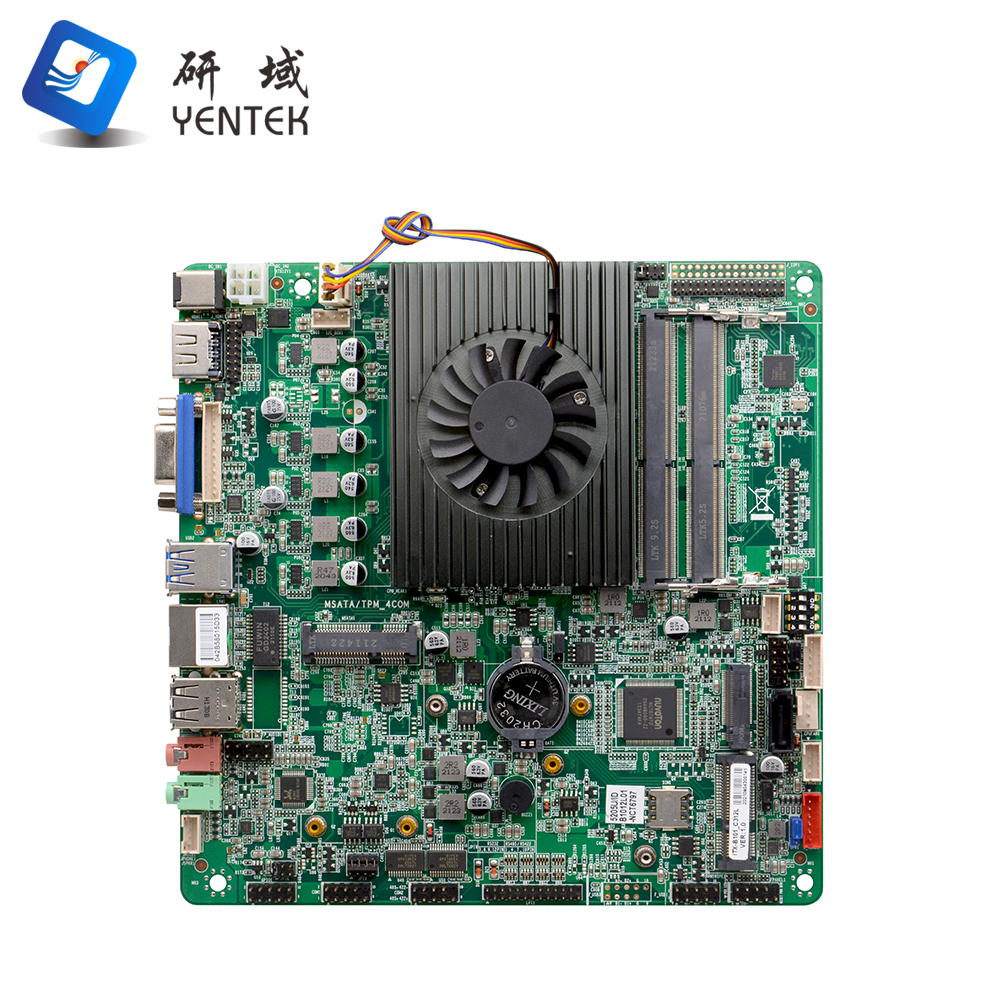

ITX-B81_I526L
ミニ薄型 ITX マザーボード低消費電力
+852 9458 7694
| 製品型式 | ITX-B101_C312L VER:1.0(5205U) |
| プロセッサー | 統合された第 10 世代インテル® Celeron 5205U 1.9GHz デュアルコア 2 スレッド プロセッサー、TDP 15W |
| Intel®Whiskey Lake-U/Comet Lake-U 8th/10th Celeron/Pentium/I3/I5/I7 低電力プロセッサと互換性があります。 | |
| チップセット | SOC |
| ラム | 2 * DDR4 SODIMM メモリ スロット、2666MHz メモリをサポート、最大 64GB |
| 見せる | 統合インテル® UHD グラフィックス、DirectX 12 OpenGL 4.5 サポート、4K サポート |
| 1 * VGA インターフェイス、サポートされる最高解像度: 1920X1200@60Hz | |
| 1 * HDMI1.4 インターフェイス、サポートされる最高解像度: 4096x2304@24Hz | |
1 * デュアルチャネル 24 ビット LVDS インターフェイスをサポート、EDP、デフォルト LVDS から 1 つを選択 | |
| インターネット | 1 * Intel I225 ギガビット LAN、Wake-on-LAN、PXE 機能をサポート |
| ストレージ | 1 * SATA3.0 ハードディスクインターフェイス、伝送速度は 6Gbps に達することができます |
| 1* MSATA スロット、Intel プロトコルをサポートする SSD ソリッド ステート ドライブ、最大 6Gbps の伝送速度 | |
| 1* M.2 スロット、M.2 2260/2280 NVME PCIE x4 標準 SSD をサポート | |
注: MSATA または TPM-4COM を選択します。TPM-4COM を使用して 4 つのシリアル ポートを拡張できます。 TPM-4COM小型ボードを使用する場合、M.2 SSDを使用できます | |
| オーディオ | 統合された ALC892 7.1+2 チャンネル高忠実度オーディオ コントローラー、サポート MIC、Line_out、パワー アンプ |
| パワーアンプ2Ω5Wスピーカーをサポート | |
| 拡大 | 1 * Mini-PCIE スロット、WIFI/4G モジュールをサポート |

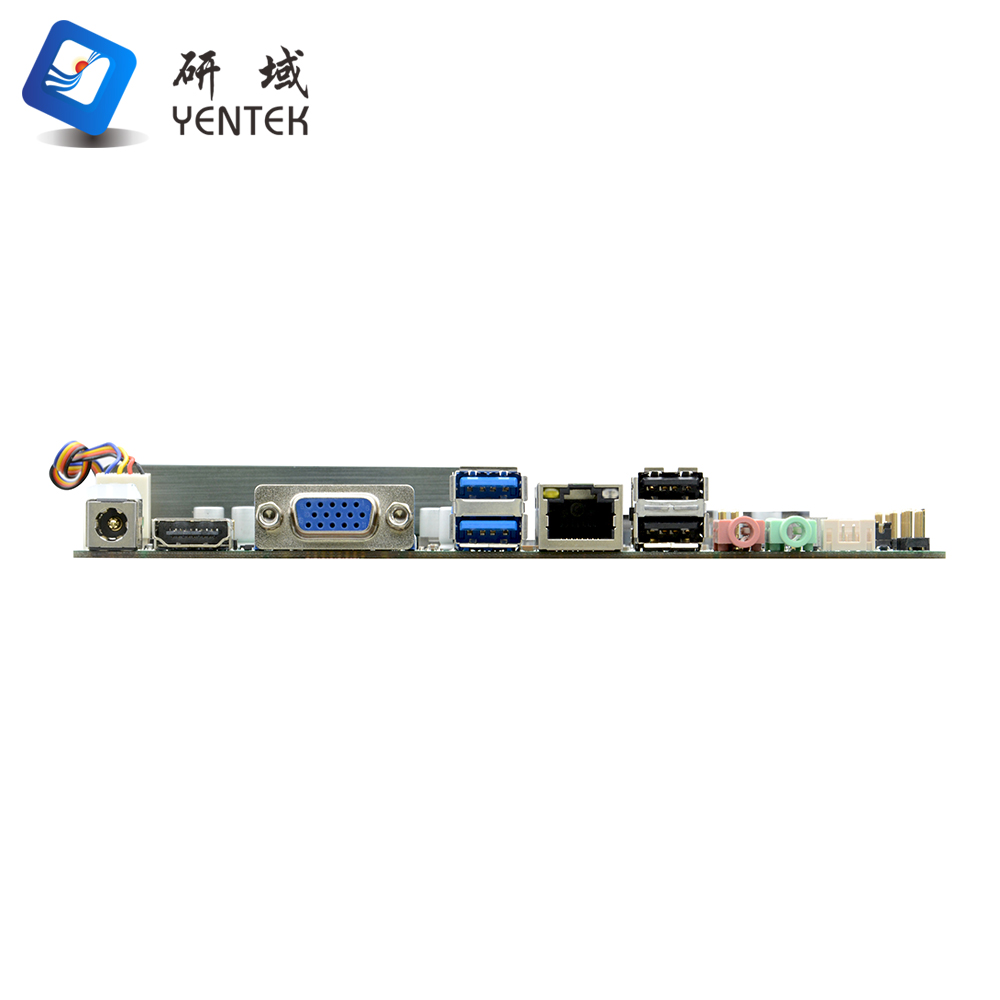

| バックプレーン I/O インターフェイス | 2*USB3.0インターフェース、2*USB2.0インターフェース |
| 1 * HDMIポート | |
| 1 * DB15 VGA ポート | |
| 1 * RJ45 ギガビットネットワークインターフェイス | |
| 1*ライン出力(緑）、1*MIC(赤） | |
| 1 * DC12V 電源、12V 電源入力/出力をサポート | |
| 内蔵I/Oインターフェース | 1* JVGA1 インターフェース 1*12 ピン (DB15 と同じ信号) |
| 1* JHDMI インターフェース 2*10 ピン、HDMI インターフェースと同じ信号 | |
| 1* LVDS インターフェイス 2*15 ピン、デュアル チャネル 24 ビットをサポート | |
| 1* LVDS バックライト電源インターフェース 1*6pin | |
1 * 画面輝度調整インターフェース 1 * 4ピン | |
| 2* RS232 シリアル インターフェイス、COM1 は 9 番ピンのライブ機能をサポート、COM2 は RS485/422 機能をサポート | |
1 * PS/2 キーボードおよびマウス インターフェイス (赤) 1 * 6 ピン | |
| 4*USB2.0インターフェース 2*5ピン | |
| 1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 1 * LPT 印刷インターフェイス 2*13 ピン | |
| 1* フロントパネルスイッチボタンとインジケーターポート 2*5ピン | |
| 1 * HDD電源インターフェース 1 * 4ピン | |
| 1*アンプインターフェース 1*4ピン | |
| 1* 4ピン ATX 電源インターフェイス (12V 入力電源インターフェイスとして使用可能) | |
| 1 * SIMカードホルダー | |
| ファンインターフェース | 1*4ピンCPUスマートファンコネクタ、1*4ピンシステムファンコネクタ |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 128MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10、Linux |
| 電源タイプ | DC12V電源を採用 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 170mm×170mm |
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HD | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B101_C312L VER:1.0(5205U) | 5205U | 1.9G | 2*SODDR4 | 1 | 1 | 2ch/24bit | / | 1*I225 | 8 | 2 | COM2 | DV12V |
