ITX-Q250M1
LGA1151 Celeron/Pentium/Corer i3/i5/i7 プロセッサをサポート
+852 9458 7694
製品説明
| 製品型式 | ITX-B683_I522L VER:1.0（6300U） |

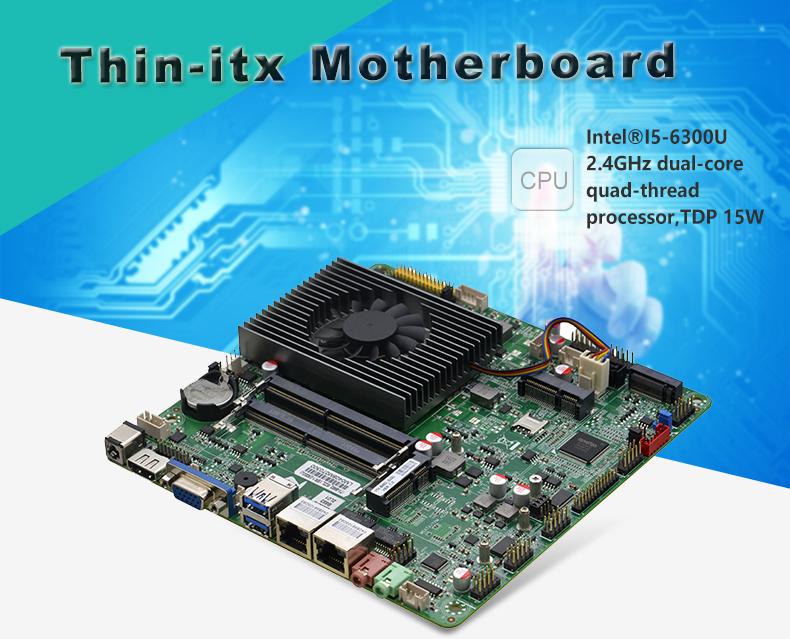

| プロセッサー | 統合された Intel®I5-6300U 2.4GHz デュアルコア クアッドスレッド プロセッサー、TDP 15W |
| Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 低電力プロセッサと互換性があります | |
| チップセット | SOC |
| 内部メモリ | 2 * DDR4 SODIMM スロット、2133 MHz メモリおよび最大 32GB メモリをサポート |
| 画面 | 統合インテル®HD グラフィックス S520、DirectX 12 サポート、OpenGL 4.5、4K サポート |
| 1 x VGA ポートでサポートされる最大解像度は 1920X1200@60Hz です。 | |
| 1*HD OUTPUT1.4 ポート、サポートされる最高解像度は 4096X2304@24Hz | |
1* デュアルチャネル 24 ビット LVDS インターフェイスをサポート | |
| 1*EDP インターフェイス、およびジャンプを通じて 2 つのうちの 1 つを選択する LVDS インターフェイス | |
| ネットワーク | 2* Intel WGI210AT ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
| デポジット | 1* SATA3.0 ハードディスクインターフェイス、最大 6Gbps の伝送速度 |
| 1* MSATA スロット、Intel プロトコル SSD をサポート、最大 6Gbps の伝送速度 | |
| 1* M.2 スロット、M.22280 NVMEPCIE X4 または SATA SSD をサポート | |
注:MSATA と TPM-4COM はオプションです。 TPM-4COM により 4 つのシリアル ポートを拡張できます。 デフォルトのポートはMSATAです | |
| トーン周波数 | 統合された ALC888S 7.1+2 チャンネル高忠実度オーディオ コントローラー、サポート MIC、Line_out、パワー アンプ |
| パワーアンプ2Ω5Wスピーカーをサポート | |
| 拡大 | 1 * Mini-PCIE スロット、WIFI/4G モジュールをサポート |

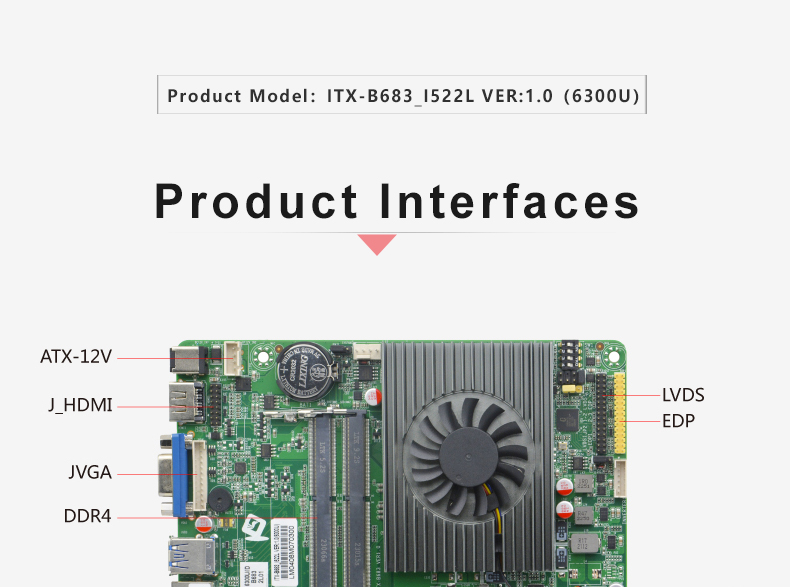

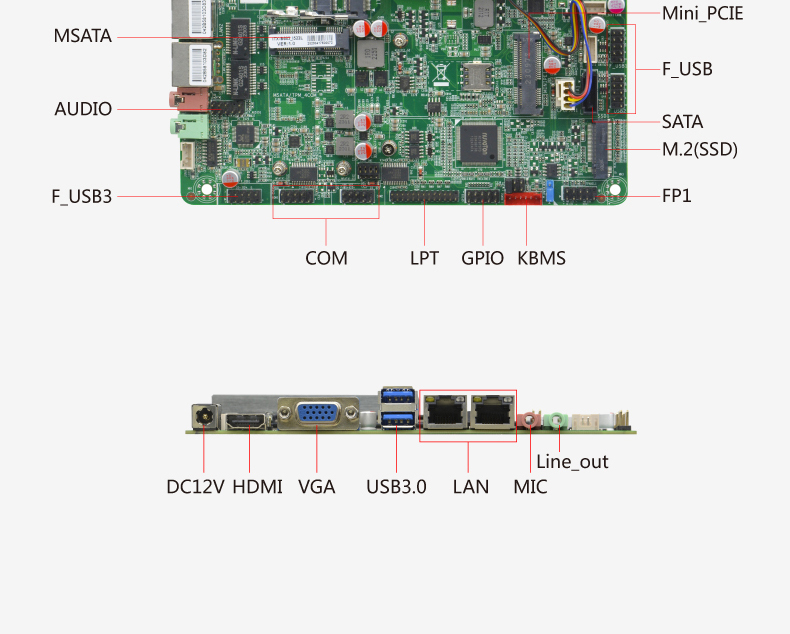

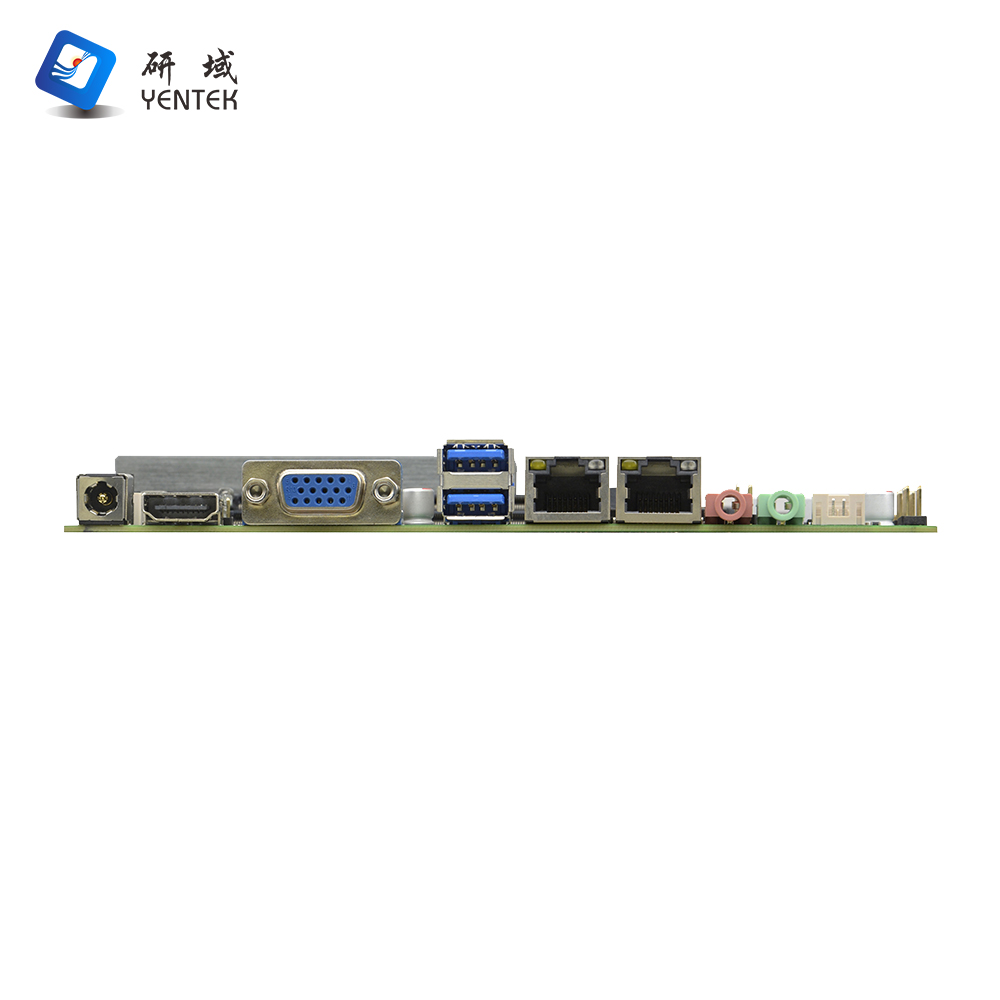

| バックプレーン I/O インターフェイス | 2*USB3.0ポート |
| 1* HD 出力ポート | |
| 1×DB15 VGAポート | |
| 2* RJ45 ギガビットネットワークインターフェース | |
| 1*ライン出力(緑）、1*MIC(赤） | |
| 1 * DC12V 電源、12V 電源入力/出力をサポート | |

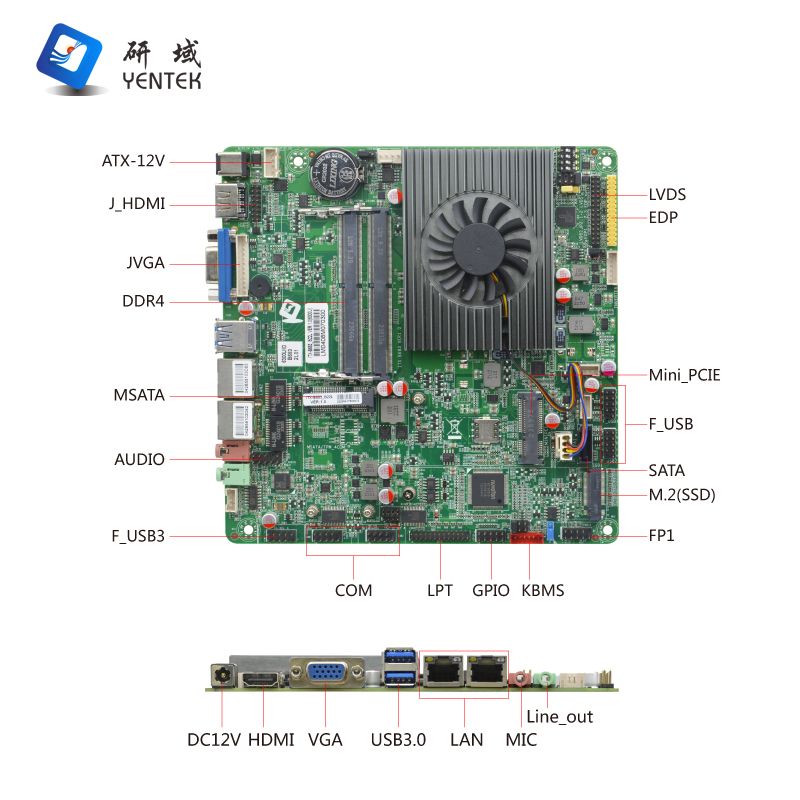

| 内蔵I/Oインターフェース | 1* JVGA1 ポート、1*12 ピン (DB15 ポートと同じ信号) |
| 1* JHDMI ポート、2*8 ピン (HDMI と同じ信号) | |
| 1* LVDS インターフェイス 2*15 ピン、デュアル チャネル 24 ビットをサポート | |
| 1* EDP インターフェイス (黄色) 2*15 ピン、ジャンプ経由で 2 つのうちの 1 つに LVDS を搭載 | |
1* LVDS バックライト電源インターフェース 1*6pin | |
| 2* RS232 シリアル インターフェイス、COM1 は 9 ピン ライブをサポート、COM2 は RS485/422 機能をサポート | |
6*USB2.0インターフェース 2*5ピン | |
| 1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 1* フロントパネルスイッチボタンとインジケータポート 2*5 ピン | |
| 1 * ハードドライブ電源ポート 1 * 4ピン | |
| 1 * パワーアンプインターフェイス 1 * 4pin | |
| 1 * LPT 印刷インターフェイス 2 * 13pin | |
| 1 * PS/2 キーボードおよびマウスインターフェイス | |
| 1* 4ピン DC 電源インターフェース (12V 入力/出力電源インターフェース) | |
| 1 * SIMカードスロット | |
| ファンインターフェース | 1 * 4ピン CPU スマート ファン コネクタ、1 * 4ピン システム ファン コネクタ |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7、Windows 10、Linux |
| 電源タイプ | DC12V電源を採用 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

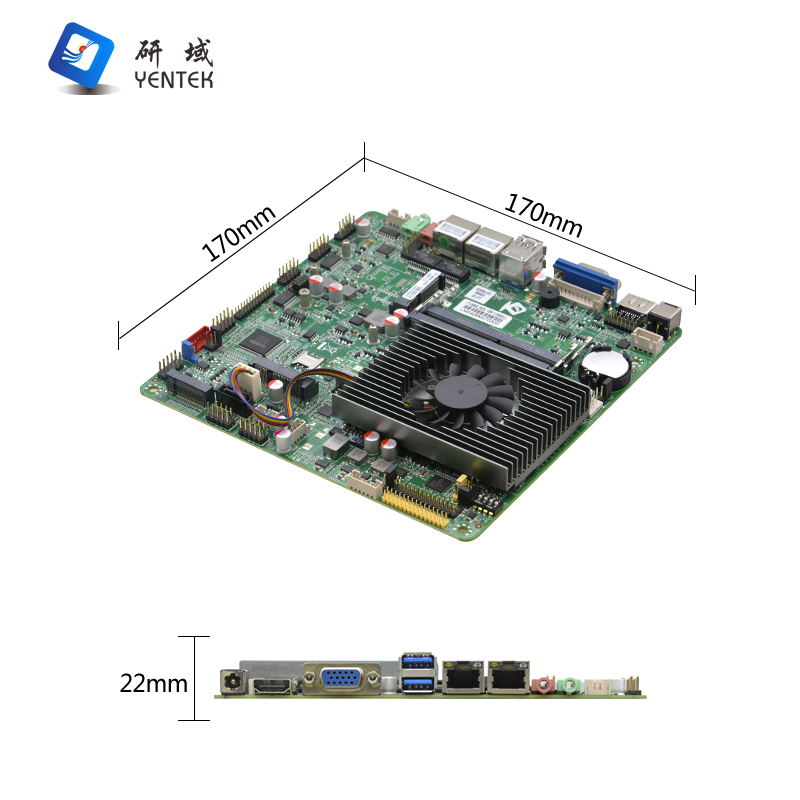

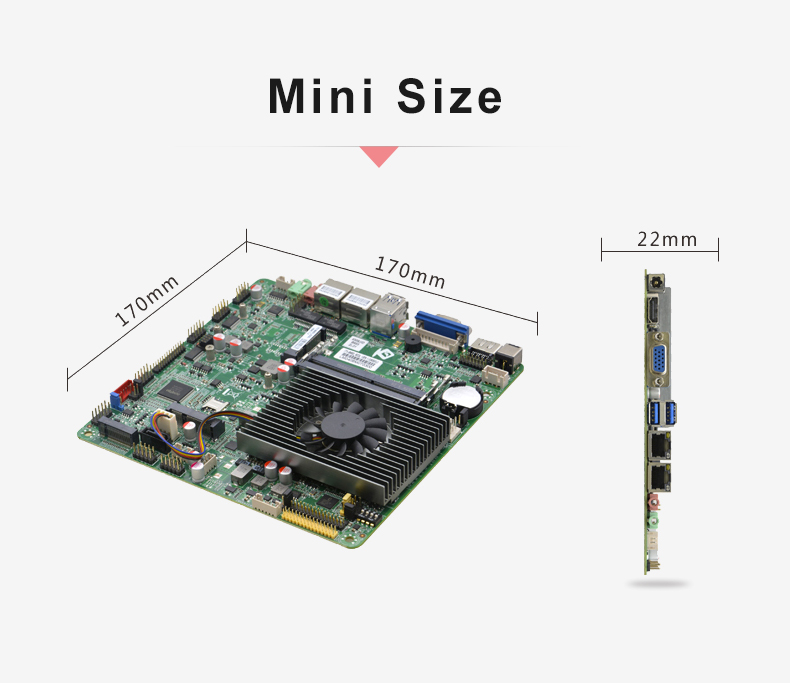

| 寸法 | 170mm×170mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | メモリ | VGA | HDMI | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B683_I522L VER:1.0(6300U) | I5-6300U | 2.4G | 2*SODDR4 | 1 | 1 | 2ch/24bit | / | 2*210AT | 8 | 2 | COM2 | DV12V |
