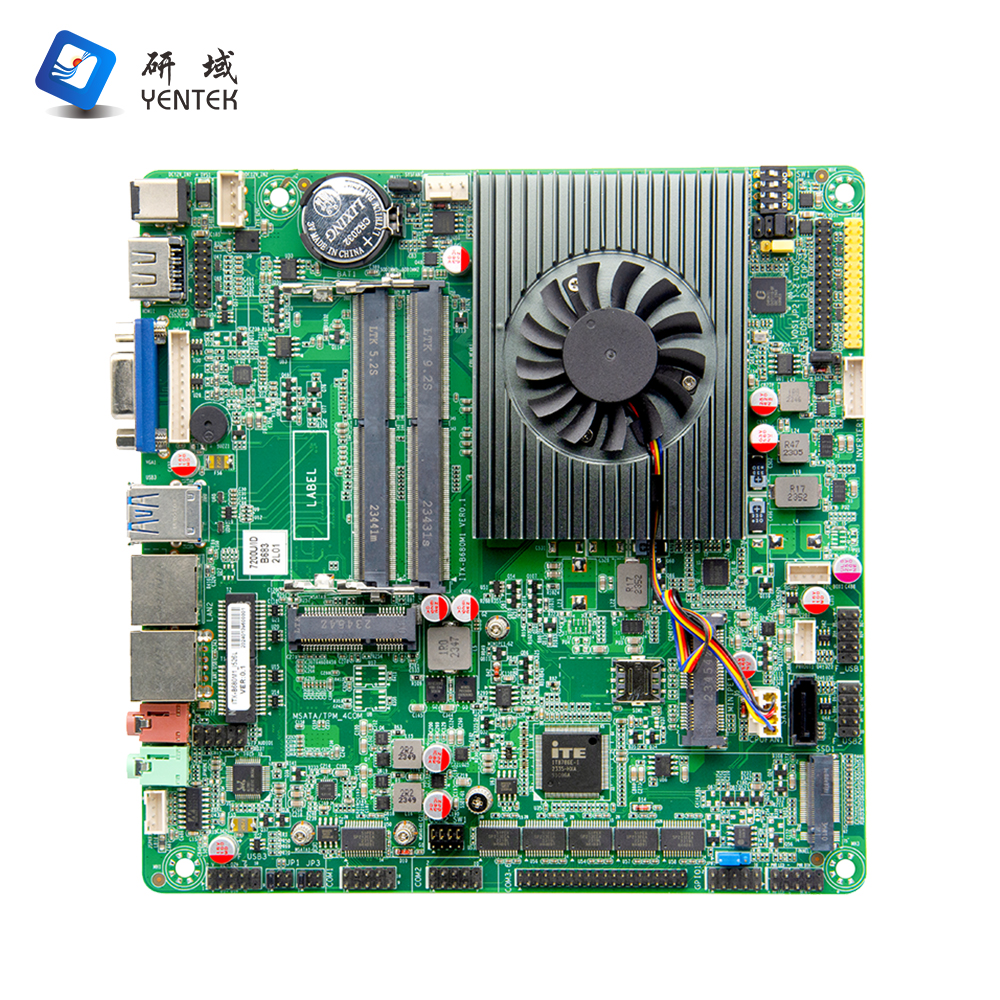

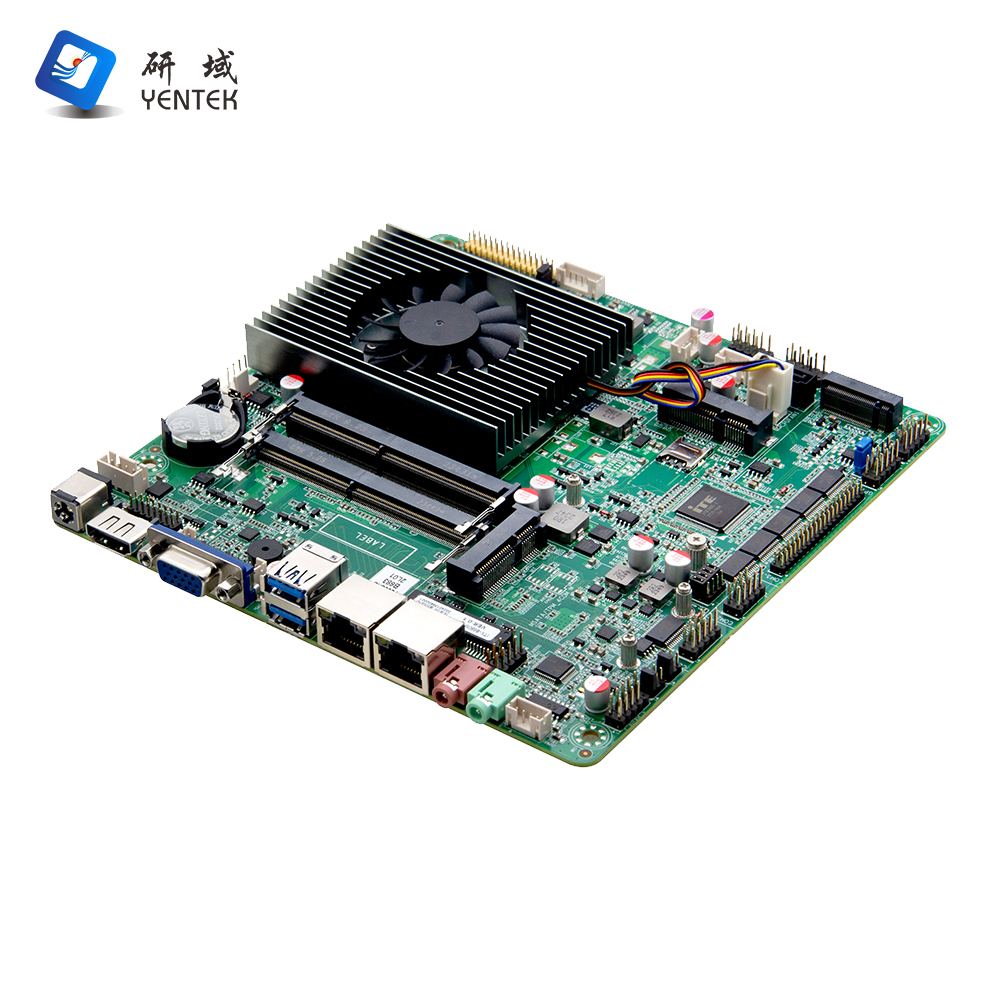

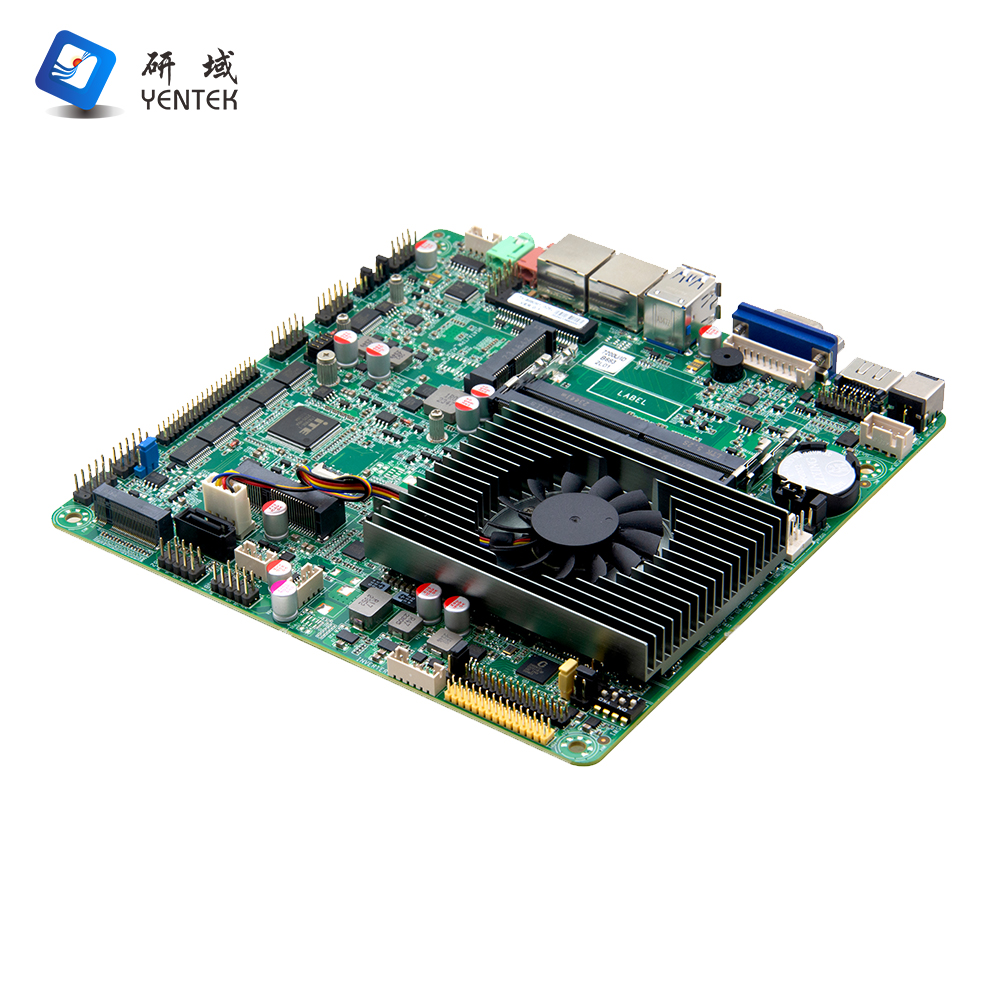

| 製品型式 | ITX-B680M1_I526L VER:0.1(7200U) |
| プロセッサー | 統合された Intel®I5-7200U 2.5GHz デュアルコア クアッドスレッド プロセッサー、TDP 15W |
| Intel® Skylake-U/Kabylake-U Pentium/Celeron/I3/I5/I7 低電力プロセッサと互換性があります |
| チップセット | SOC |
| 内部メモリ | 2 * DDR4 SODIMM スロット、2133 MHz メモリおよび最大 32GB メモリをサポート |
| 見せる | 統合インテル®HD グラフィックス S620、DirectX 12、OpenGL 4.5 をサポート、4K をサポート |
| 1 x VGA ポートでサポートされる最大解像度は 1920X1200@60Hz です。 |
| 1*HD OUTPUT1.4 ポート、サポートされる最高解像度は 4096X2304@24Hz |
1* デュアルチャネル 24 ビット LVDS インターフェイスをサポート |
| 1*EDP インターフェイス、およびジャンプを通じて 2 つのうちの 1 つを選択する LVDS インターフェイス |
| ネットワーク | 2* Intel WGI210AT ギガビット ネットワーク アダプター、ネットワーク ウェイクアップおよび PXE 機能をサポート |
デポジット
| 1* SATA3.0 ハードディスクインターフェイス、最大 6Gbps の伝送速度 |
| 1* MSATA スロット、Intel プロトコル SSD をサポート、最大 6Gbps の伝送速度 |
| 1* M.2 スロット、M.22280 NVMEPCIE X4 または SATA SSD をサポート |
| トーン周波数 | 統合された ALC897 7.1+2 チャンネル高忠実度オーディオ コントローラー、サポート MIC、Line_out、パワー アンプ |
| パワーアンプ2Ω5Wスピーカーをサポート |
| 拡大 | 1* Mini-PCIE スロット、WIFI/4G モジュールをサポート |

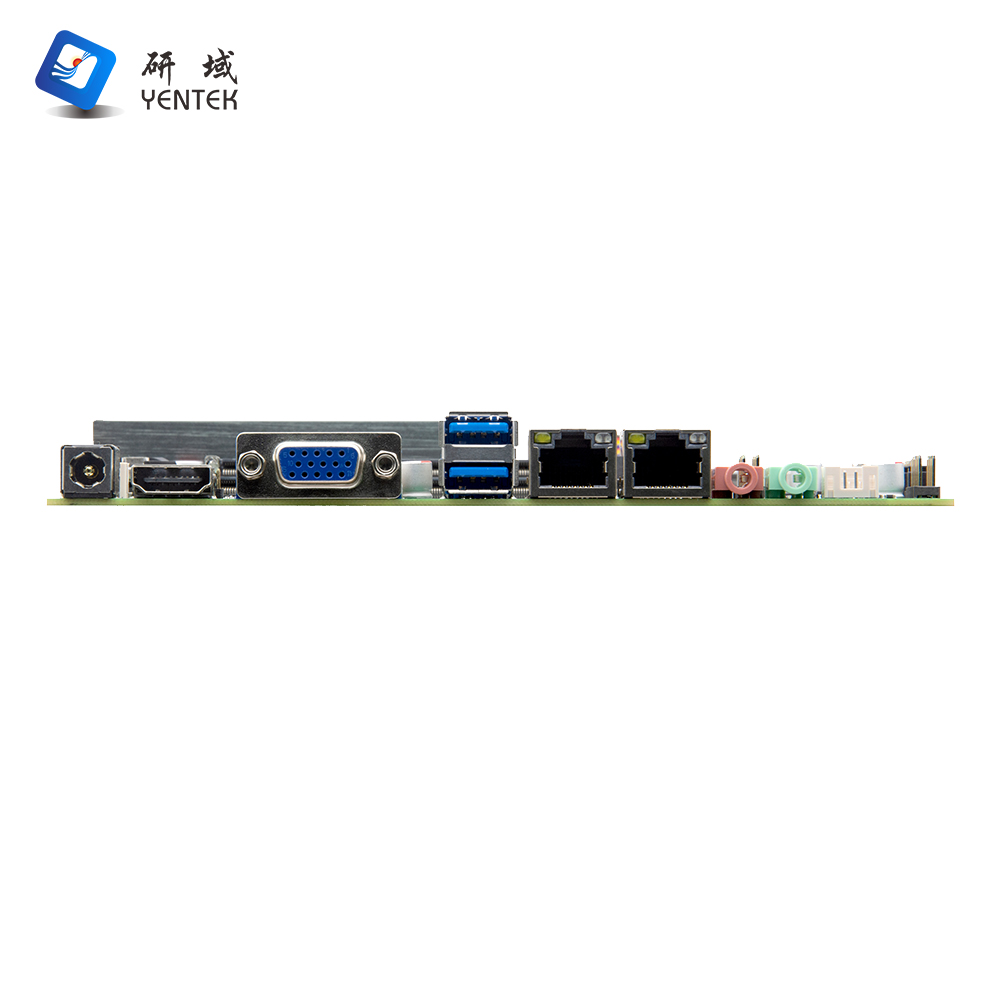

バックプレーンの I/O ポート
| 2*USB3.0ポート |
| 1* HD 出力ポート |
| 1×DB15 VGAポート |
| 2* RJ45 ギガビット ネットワーク インターフェイス (LAN1 およびデュアルレイヤー USB2.0) |
| 1*ライン出力(緑）、1*MIC(赤） |
| 1 * DC12V 電源 12V 電源入力および出力をサポート |
| 内蔵I/Oインターフェース | 1* JVGA1 ポート、1*12 ピン (DB15 ポートと同じ信号) |
| 1* JHD OUTPUT インターフェース 2*8pin (HD OUTPUT インターフェースと同じ信号) |
| 1* LVDS インターフェイス 2*15 ピン、デュアル チャネル 24 ビットをサポート |
| 1* EDP インターフェイス (黄色) 2*15 ピン、ジャンプ経由で 2 つのうちの 1 つに LVDS を搭載 |
1* LVDS バックライト電源インターフェース 1*6pin |
| 6* RS232 シリアル インターフェイス、COM1/2 は 9 ピン ライブをサポート、COM2/3 は RS485/422 機能をサポート |
8*USB2.0インターフェース 2*5ピン |
| 1 * フロントオーディオインターフェイス 2 * 5ピン |
| 1* フロントパネルスイッチボタンとインジケータポート 2*5 ピン |
| 1 * ハードドライブ電源ポート 1 * 4ピン |
| 1 * パワーアンプインターフェイス 1 * 4pin |
| 1* 4ピン DC 電源インターフェース (12V 入力/出力電源インターフェース) |
| 1 * SIMカードスロット |
| ファンインターフェース | 1 * 4ピン CPU スマート ファン コネクタ、1 * 4ピン システム ファン コネクタ |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 64MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7、Windows 10、Linux |
| 電源タイプ | DC12V電源を採用 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |
| 寸法 | 170mm×170mm |
