IPC-505

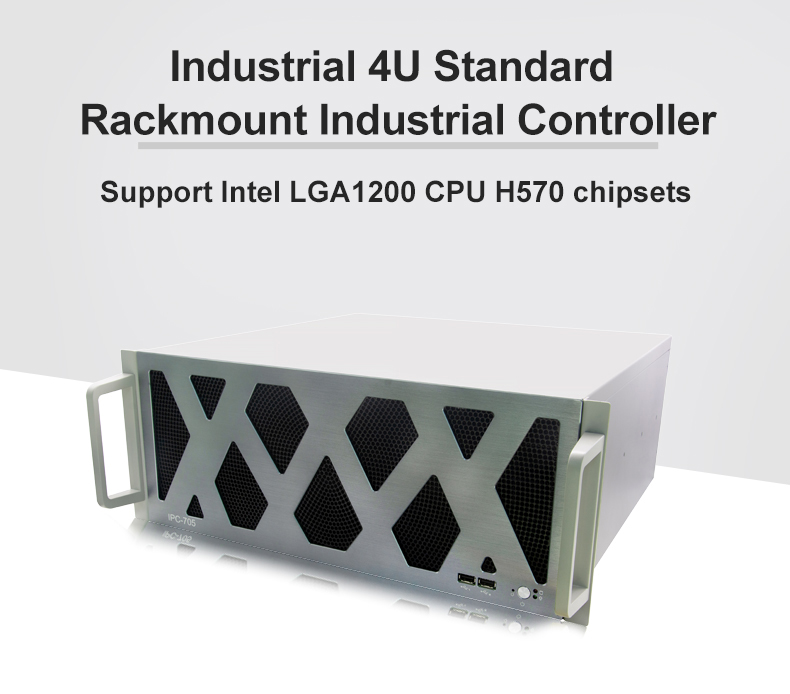

4U ラックマウント シャーシ IPC インテル LGA1151 HD VGA 2 RJ45 LAN 6 RS232 DB9 COM 8 USB PS/2 4 標準 PCIE PCI 組み込み産業用 PC
+852 9458 7694
製品説明
| 型番 | IPC-705Z V1.0 | |
| シャーシ | 材質・構造 | アルミパネル、亜鉛メッキ鋼板材 |
| 色 | ブラック+サンドグレー | |
| 寸法 | L430mm*W424mm*H176mm | |
| 重量（単体重量） | 11.1kg | |
| インストール | デスクトップ/4Uラックマウント | |
| フロントパネルインターフェース | 力 | 1 * オンキー、1 * リセットキー |
| 導かれた | 1 * 電源インジケーター、1 * ハードドライブインジケーター | |
| USB | 2*USB2.0 | |

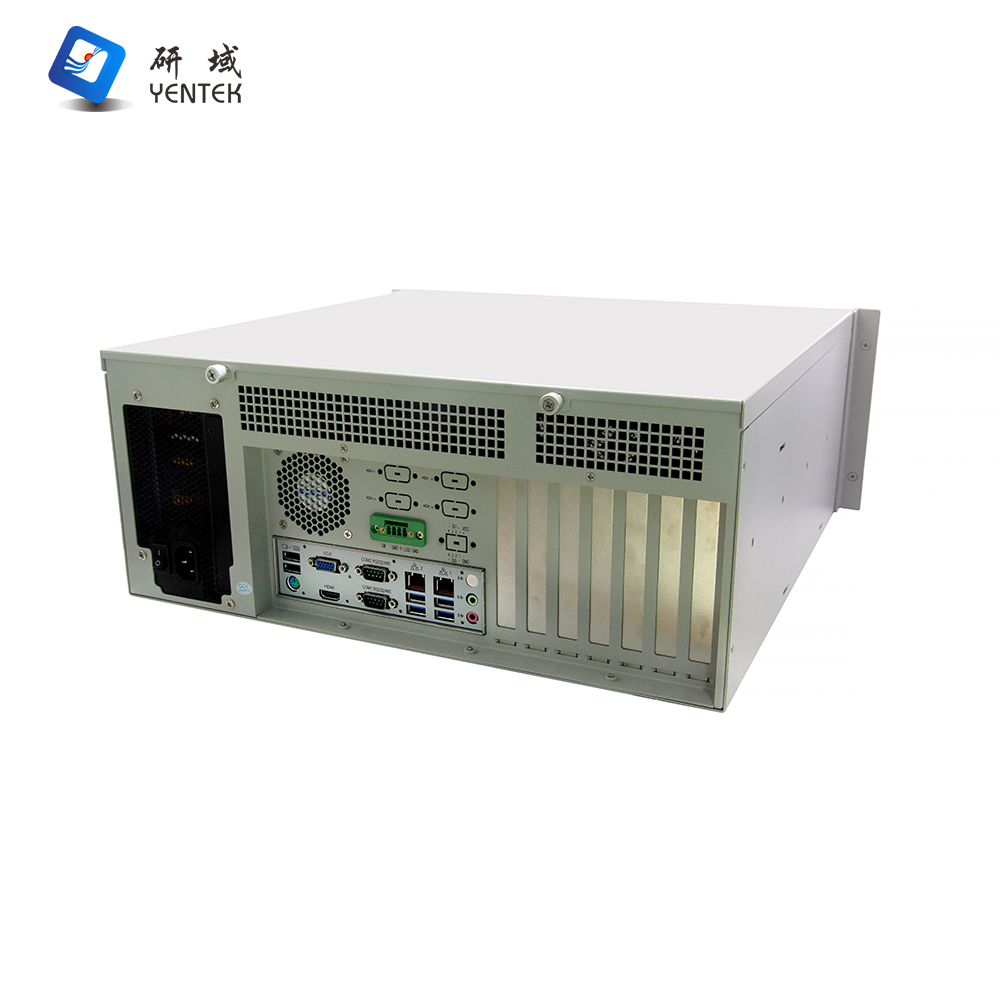

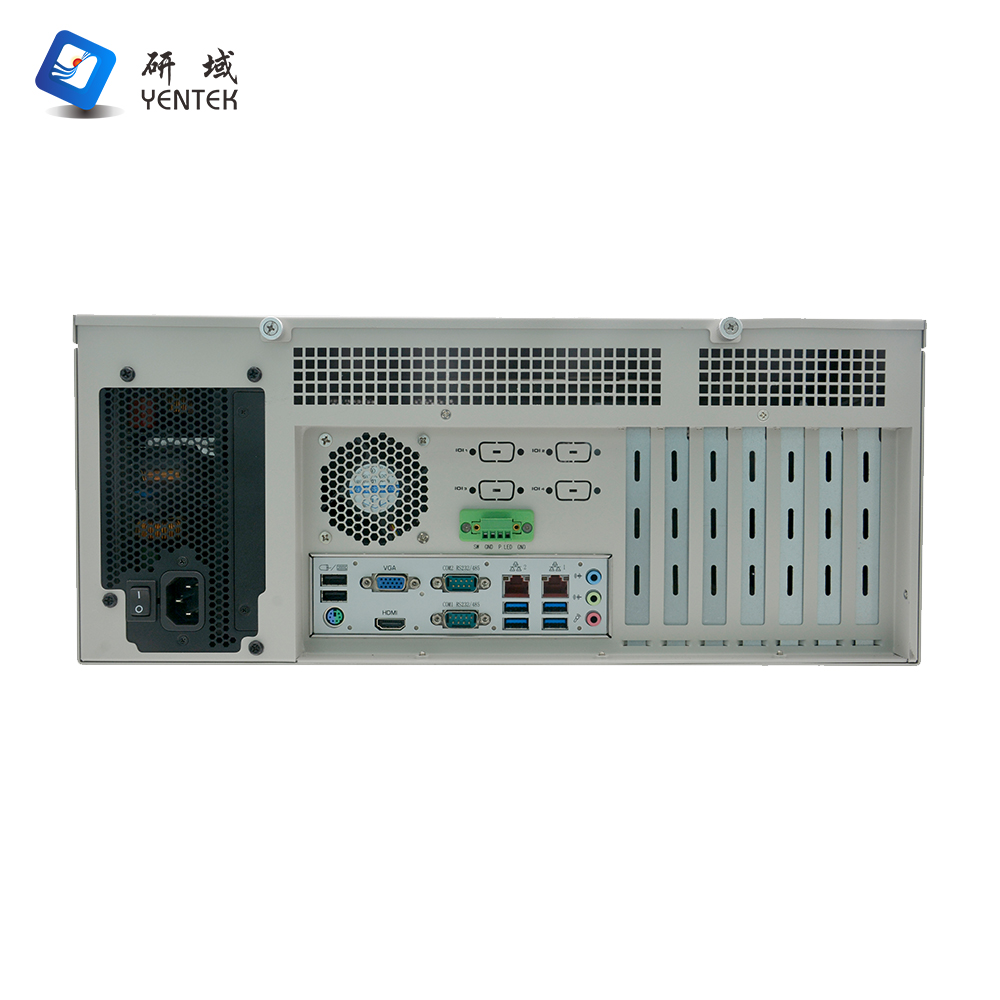

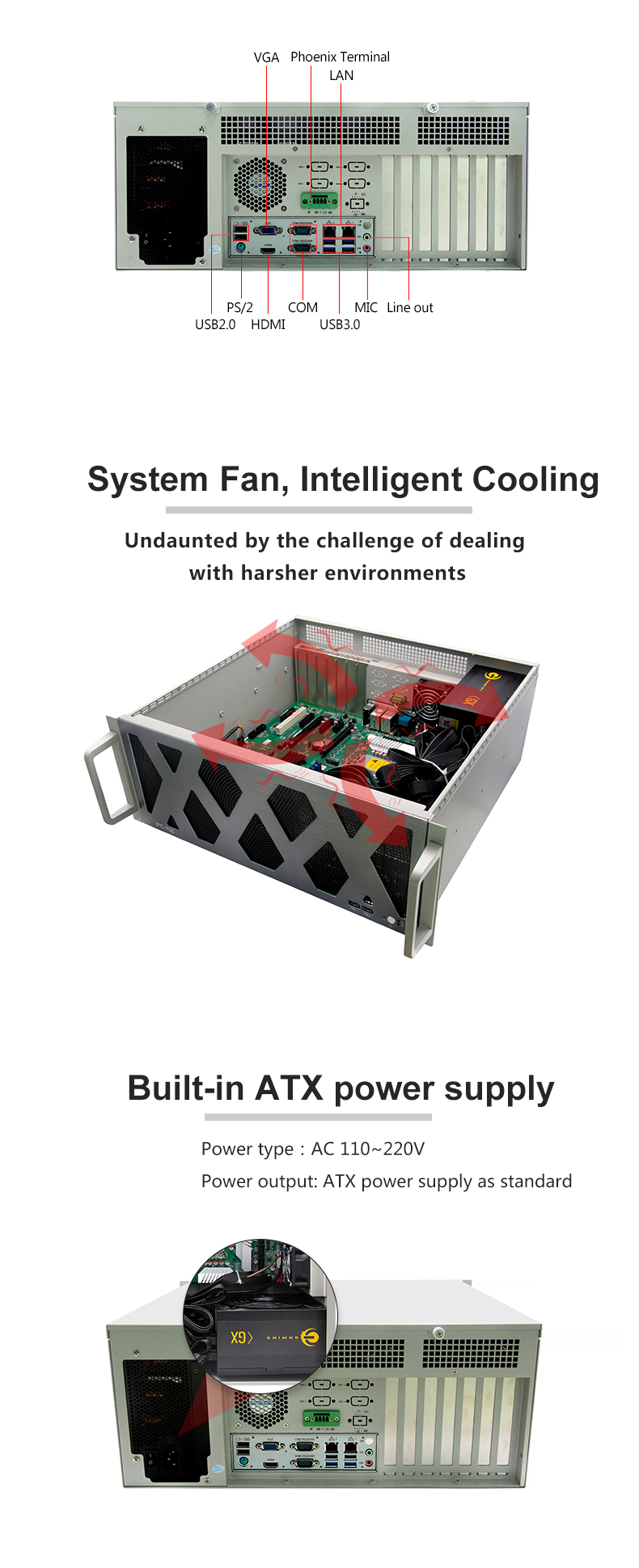

| リアパネルインターフェース | ディスプレイインターフェース | 1 * VGA、1 * HD 出力 |
| USB | 6*USB (USB2.0/3.0の数量はマザーボードによって異なります) | |
| LAN | 2 * RJ45 | |
| PS/2 | 1*PS/2 | |
| 可聴周波数 | 1 * ライン出力、1 * MIC | |
| フエニックス・コンタクト | 1*4P フェニックスコンタクト（電源インジケーター 1 個/電源投入信号 1 個を含む） | |
2*5P フェニックスコンタクト (8 ビット DIO、8 ビット 2.5KV 光絶縁入出力をサポート) (外部電源12～24V))(オプション) | ||
| COM | RS232/485/422 DB9 シリアル ポート x 2、RS232 DB9 シリアル ポート x 4 に拡張可能 | |

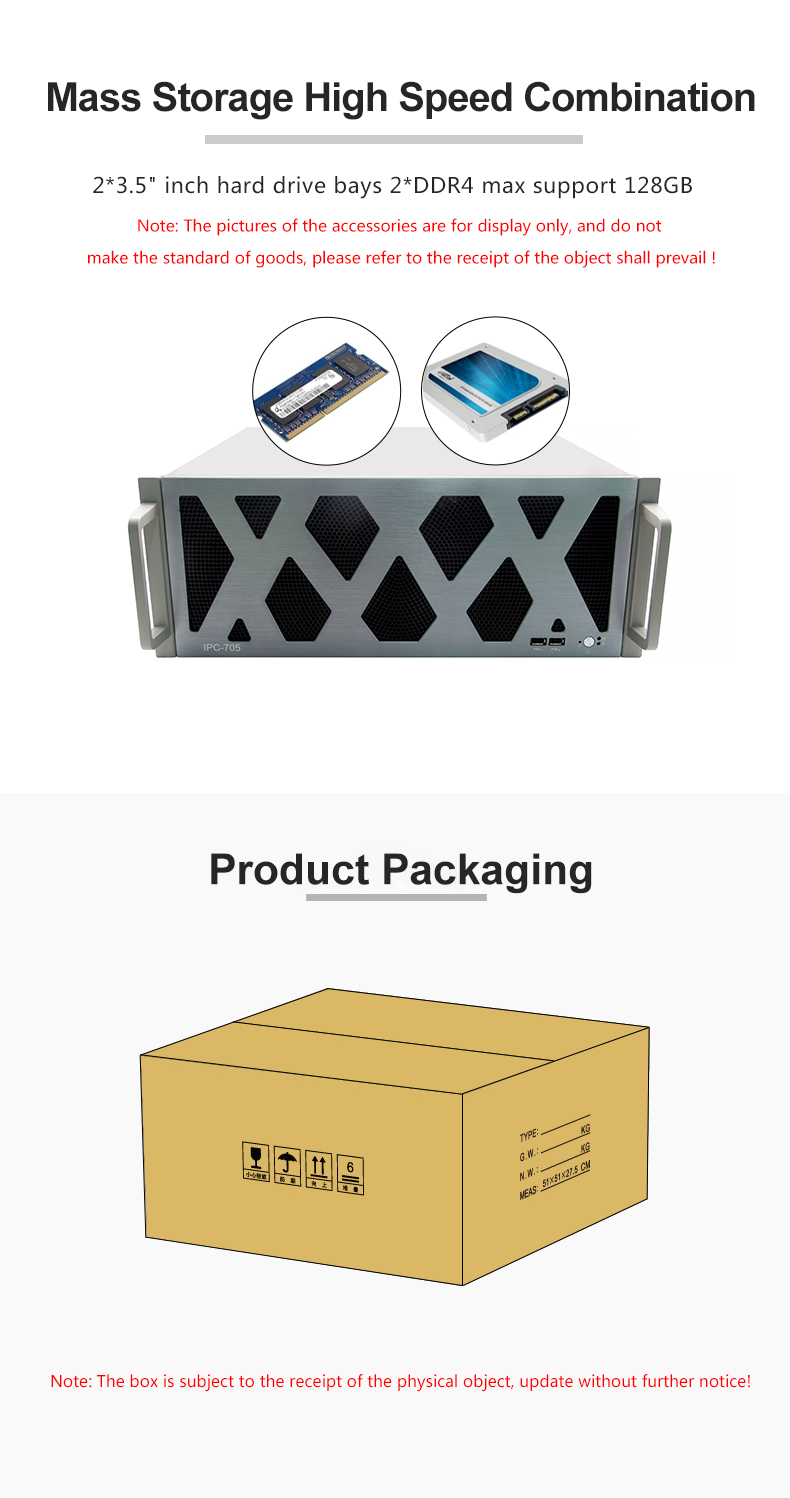

| ストレージ | SATA | 2*3.5 インチ ハードドライブ ベイ |
| 伸ばす | PCIE/PCI | 7 * PCIE/PCI 標準拡張スロットをサポート |
| 力 | パワータイプ | AC110～220V |
| 出力 | 標準ATX電源 | |
| 環境 | 動作温度 | -10℃～50℃ |
| 保管温度 | -20℃～70℃ | |
| 相対湿度 | 相対湿度 5% ～ 95%、結露なきこと | |
| 作動振動 | 0.5g rms/5-500HZ/ランダム/動作中 | |

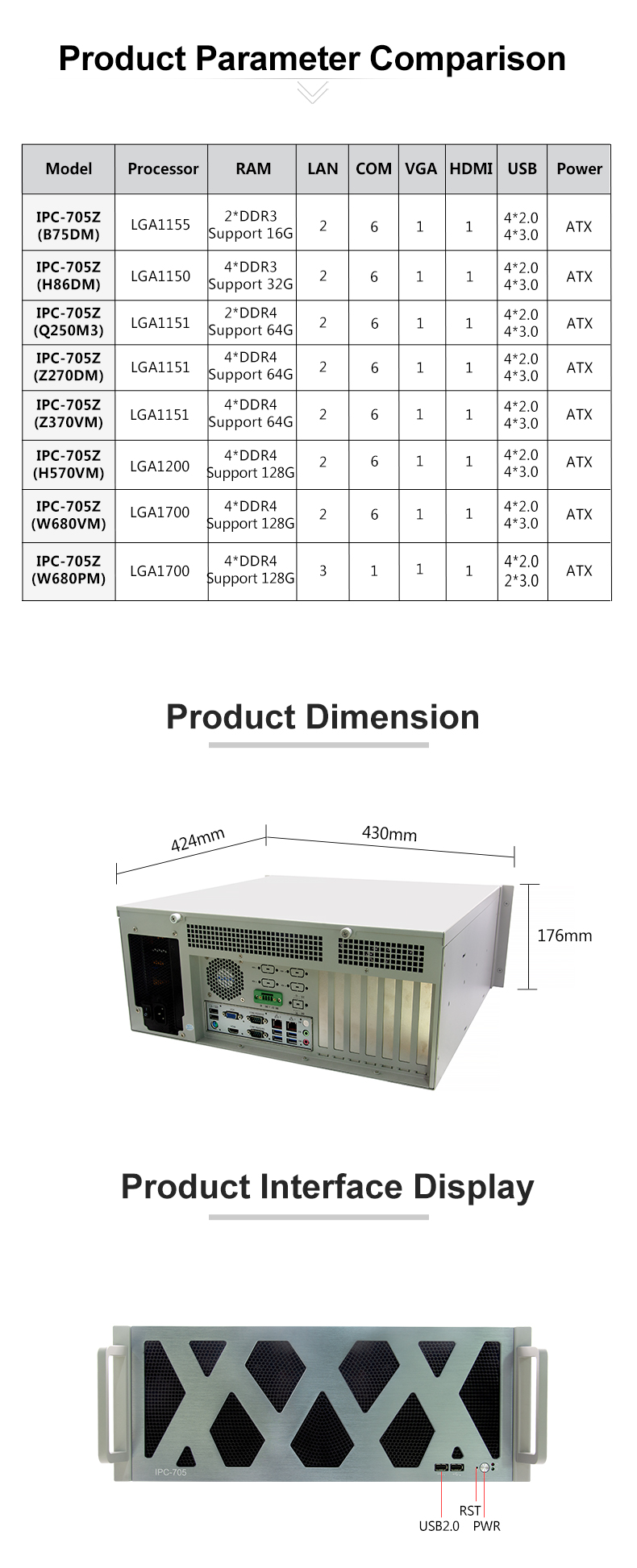

注文情報
| いいえ。 | モデル | プロセッサー | マザーボード | メモリ | IOボード | LAN | GPIO | HD出力 | COM | VGA | M.2 | USB2.0 | USB3.2 | 力 |
| 1 | IPC-705Z V1.0(B75DM) | LGA1155 | B75DM | 2*DDR3 | IPC505-SW | 1*I211 1*I219 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 2 | IPC-705Z V1.0(H86DM) | LGA1151 | H86DM | 4*DDR3 | IPC505-SW | 2*I210 | 4in4out | 1 | 6 | 1 | 4 | 4 | ATX | |
| 3 | IPC-705Z V1.0(Z270DM) | LGA1151 | Z270DM | 4*DDR4 | IPC505-SW | 2*I210 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 4 | IPC-705Z V1.0(Z370VM) | LGA1151 | Z370VM | 4*DDR4 | IPC505-SW | 2*I225 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 5 | IPC-705Z V1.0(H570VM) | LGA1200 | H570VM | 4*DDR4 | IPC505-SW | 2*I226 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 6 | IPC-705Z V1.0(W680VM ) | LGA1200 | W680VM | 4*DDR4 | IPC505-SW | 2*I226 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 7 | IPC-705Z V1.0(W680PM) | LGA1200 | W680PM | 4*DDR4 | IPC505-SW | 2*I210 1*I219 | 4in4out | 1 | 6 | 1 | 1 | 4 | 4 | ATX |
| 8 | IPC-705Z V1.0(Q250M3) | LGA1151 | Q250M3 | 2*DDR4 | IPC505-SW | 2*I210 | / | 1 | 1 | 1 | 1 | 4 | 2 | ATX |
注: オプションの 1、4 入力 4 出力 GPIO、一部のマザーボードはサポートしていません。
○付属品一覧
いいえ。 | 番号 | 説明的な | 量 | ユニット | 注記 |
| 1 | 03.02.N05-P505L-00 | ハンガー、L176*W20*H15mm | 1 | セット | 標準 |
| 2 | 03.02.N05-IPC55-10 | スタンド、L126*W28.5*T4.5mm | 1 | セット | 標準 |
| 3 | 03.03.J01-0H015-00 | 国家標準電源コード_L=1.5m ピンテール | 1 | 個 | 標準 |
| 4 | 03.03.J01-0H015-00 | ATX 300W 電力 | 1 | 個 | 標準 |
| 5 | 03.01.DC0-GW850-00 | ATX 850W 電力 | 1 | 個 | オプション |
| 6 | 03.01.DC0-1200F-12 | ATX 1200W 電力 | 1 | 個 | オプション |
| 7 | 01.01.CPM-PCGP-100 | IPC-GPIO8、4 in 4 out GPIO アダプター ボード | 1 | 個 | オプション |
| 8 | 03.03.K18-25420-35 | 4in4outアダプターケーブル | 1 | 個 | オプション |
