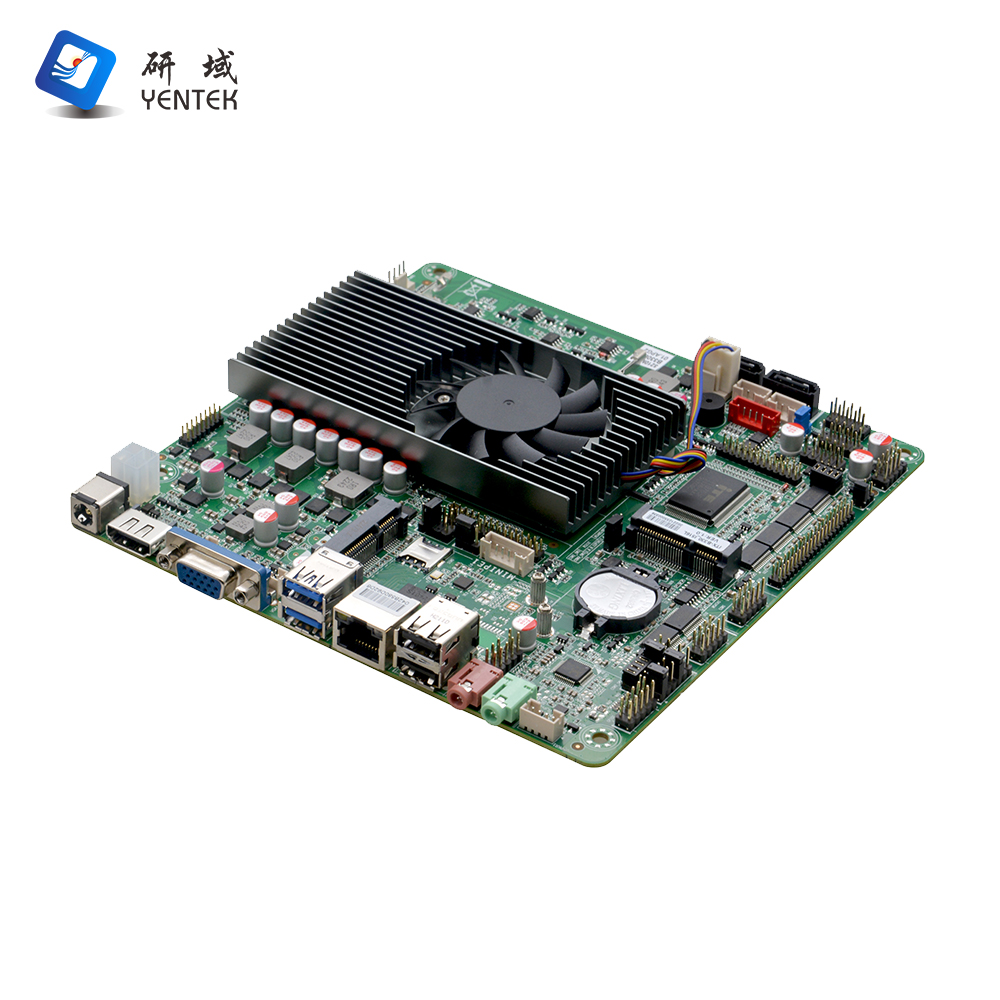

ITX-B75M1
LGA1155 Celeron/Pentium/Coretm i3/i5/i7 プロセッサーをサポート
+852 9458 7694
製品説明

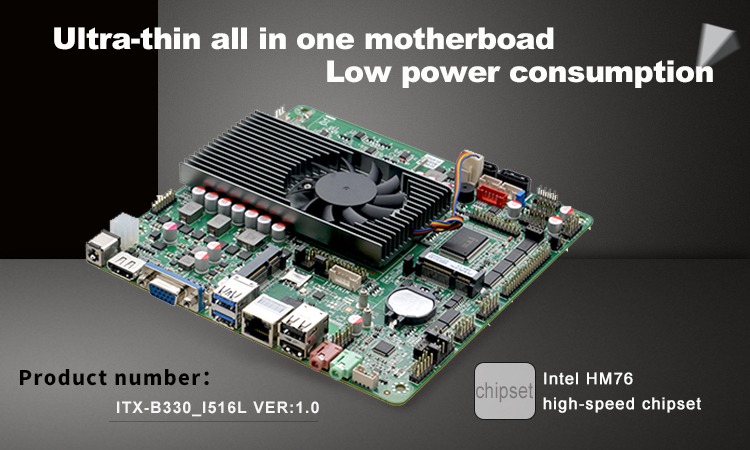

| 製品型式 | ITX-B330_I516L VER:1.0(3317U/3210M) |
| プロセッサー | 統合された Intel®Core I5-3317U/3210M 1.7/2.5GHz デュアルコア クアッドスレッド プロセッサー、TDP 18W |
| Intel® Sandy /Ivy Bridge Celeron/Pentium/I3/I5/I7 BGA1023 低電力プロセッサと互換性があります。 | |
| チップセット | Intel® HM76 高速チップセット |
| ラム | 1 * SODDR3 メモリ スロット、シングル チャネル DDR3 1600/1333 メモリをサポート、最大 8GB をサポート |
| 画面 | 統合された Intel® HD Graphics4000 コア グラフィックス カード、シングル ディスプレイ、デュアル ディスプレイ モード、拡張モードをサポート |
1 * VGA、2 * HD 出力、1 * LVDS インターフェイス、デュアル チャネル 24 ビット、EDP 共有ピンをサポート | |
| ネットワーク | 1* RTL8111H ギガビット NIC、ネットワーク ウェイクアップおよび PXE 機能をサポートします。 |
| 店 | 2* SATA2.0 ハードディスクインターフェイス、最大 3Gbps の伝送速度 |
| 1 * MSATA スロット、SSD SSD をサポート、SSD 伝送速度は最大 6Gbps | |
| トーン周波数 | オンボード ALC262 6 チャンネル Hi-Fi オーディオ コントローラー (MIC/ライン出力サポート付き)。パワーアンプ |
| パワーアンプは4Ω3Wスピーカーの使用を推奨します | |
| 拡大 | 1* Mini-PCIE スロット、WIFI、3G/4G モジュールをサポート |

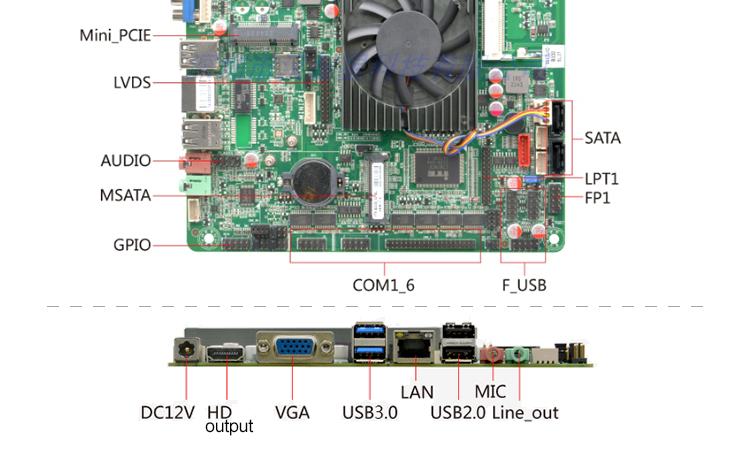

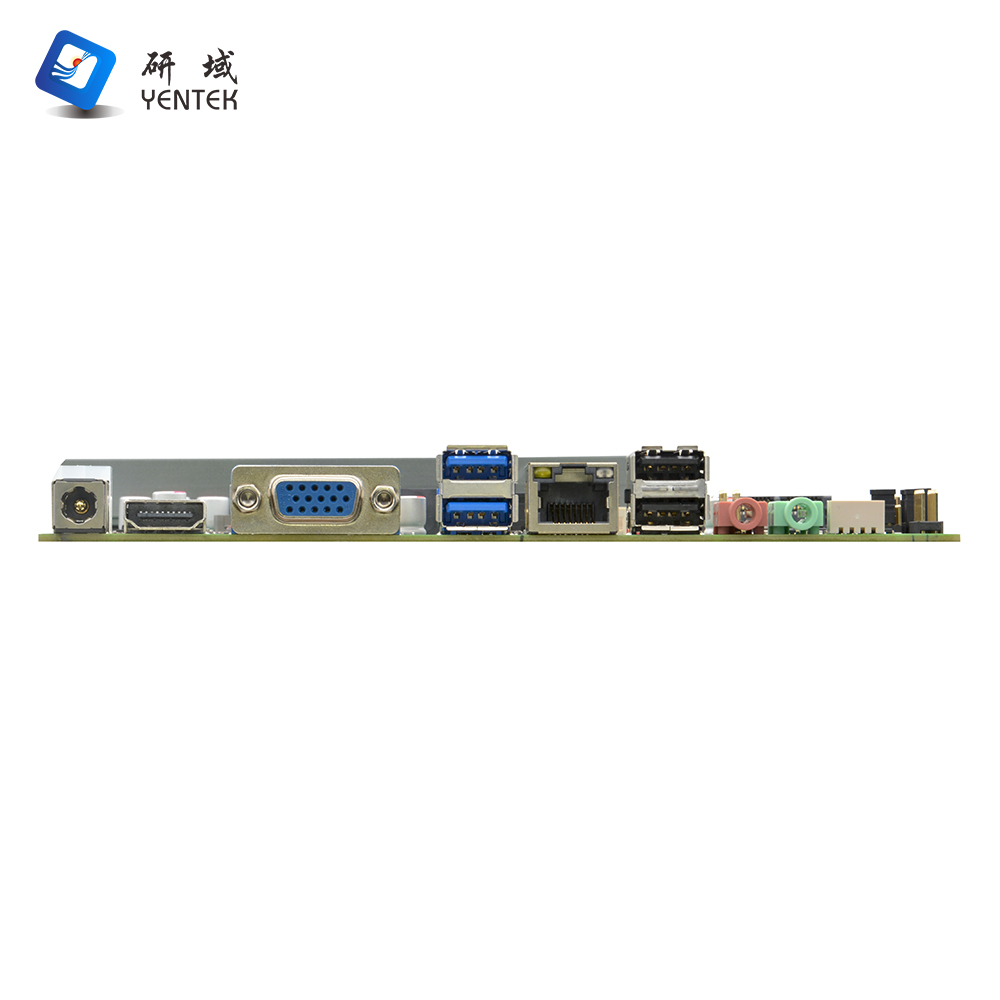

| バックプレーン I/O インターフェイス | 2*USB3.0、2*USB2.0 |
| 1* HD 出力ポート | |
| 1 * VGAポート | |
| 2* RJ-45 ギガビットネットワークインターフェース | |
| 1 * ライン出力 (緑) | |
| 1 * マイク (赤) | |
| 1* 12V DC_JACK 入力 | |

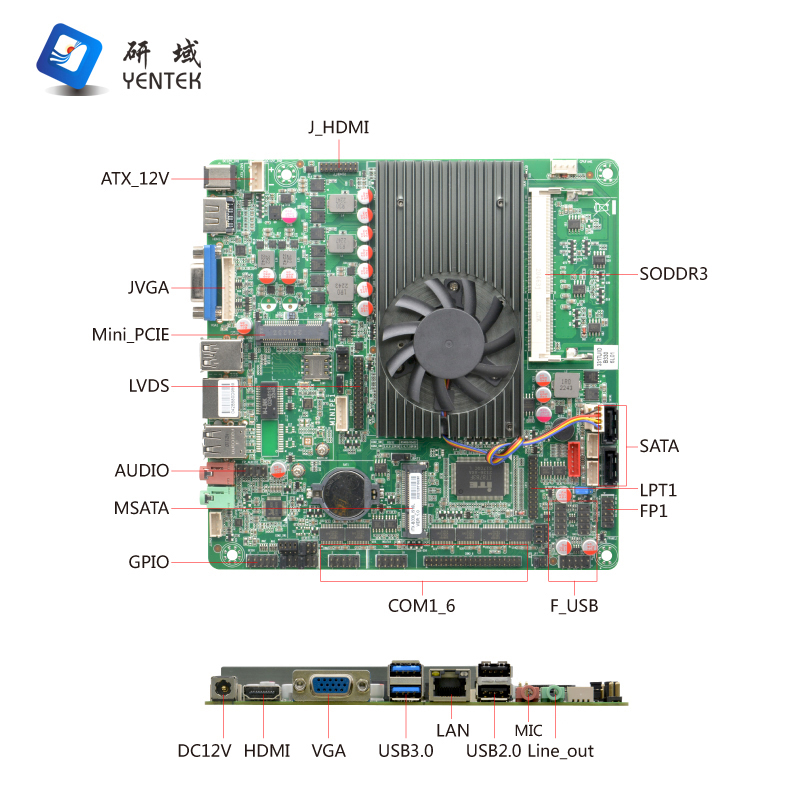

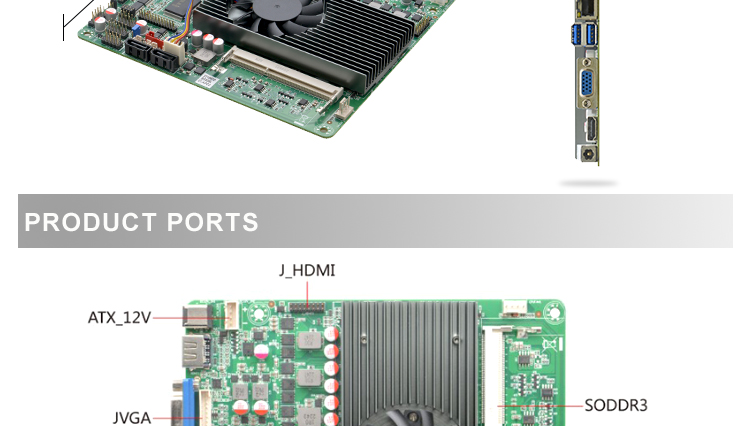

| 内蔵I/Oインターフェース | 1* LVDS インターフェイス (2*15 ピン)、デュアル チャネル 24 ビット (デュアル 8) をサポート |
| 1* LVDS バックライトインターフェイス (1*6 ピン) | |
| 1* J_HD 出力インターフェース (2*8Pin) | |
1* JVGA1 インターフェース (1*12pin)、DB15 と同じ信号 | |
| 6* RS232 シリアル ポート (COM2/3 は RS422/485 をサポート、COM1/COM2 9 ピンはライブ機能をサポート) | |
1 * LPT 印刷ポート (2*13 ピン) | |
| 6* USB 2.0 インターフェース (2*5 ピン) | |
| 1* PS/2 マウスおよびキーボードインターフェイス (1*6Pin) | |
| 1* フロントパネルの機能ボタンとインジケーターポート (2*5 ピン) | |
| 1* フロントパネルオーディオインターフェース (2*5ピン) | |
| 1* パワーアンプインターフェース (1*4pin) | |
| 1 * SIMカードシート | |
| 2*ハードディスク電源インターフェース(1*4ピン) | |
| 1* 4ピン DC 電源インターフェース、12V 電源入力および出力をサポート | |
| ファンインターフェース | 1*4ピンCPUインテリジェントファンインターフェイス、1*4ピンシステムファンインターフェイス |
| GPIO | 4 つの入出力 GPIO をサポート |
| BIOS | 32MBフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 7/Windows 10/Linux |
| 電源タイプ | DC 12V電源で駆動 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 95%、結露なきこと |

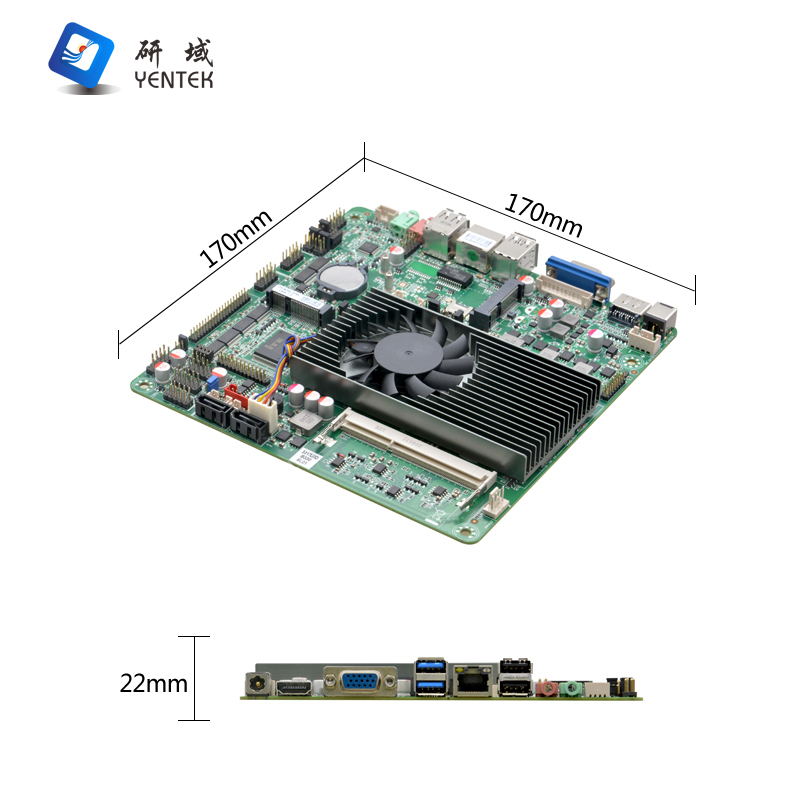

| 寸法 | 170mm * 170mm * 22mm |
注文情報
| いいえ。 | モデル | CPU | PCH | 頻度 | メモリ | VGA | HD出力 | LVDS | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B330_I516L VER:1.0(3210M) | I5-3210M | HM76 | 2.5G | 1 * SODDR3 | 1 | 2 | 2*24ビット | 1*8111H | 10 | 6 | COM2/3 | DV12V |
| 2 | ITX-B330_I516L VER:1.0(3317U) | I5-3317U | HM76 | 1.7G | 1 * SODDR3 | 1 | 2 | 2*24ビット | 1*8111H | 10 | 6 | COM2/3 | DV12V |
