ITX-H610M1
サポートLGA1200 Pentium/Corer i3/i5/i7/i9プロセッサ
+852 9458 7694
製品説明
| 製品型式 | ITX-B120V1_I526L VER:1.0(1235U) |

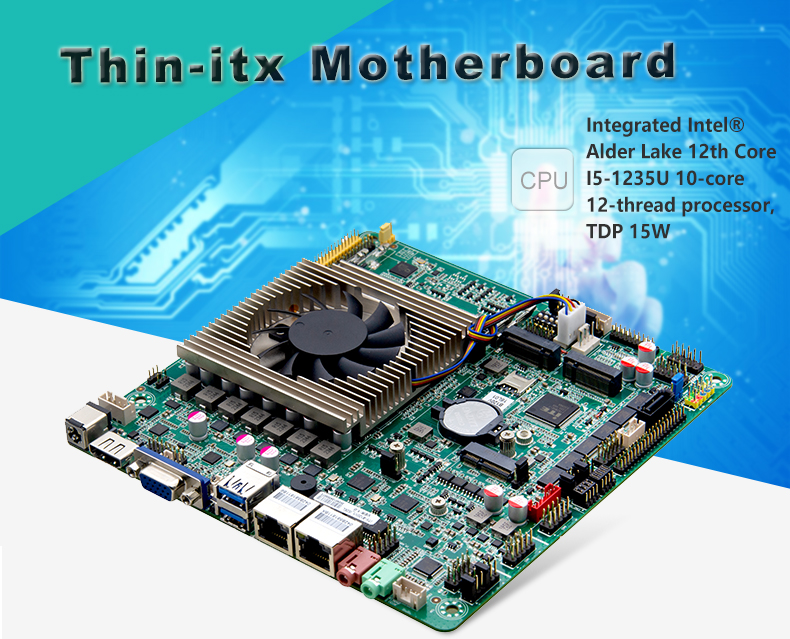

| プロセッサー | 統合されたインテル®Alder Lake 12 コア I5-1235U 10 コア 12 スレッド プロセッサー、TDP 15W |
| Intel®Alder Lake/Raptor Lake 12th/13th Celeron/I3/I5/I7 プロセッサーと互換性があります。 | |
| チップセット | SOC |
| 内部メモリ | 2* DDR4 SODIMM スロット、3200MHz メモリおよび最大 64GB メモリをサポート |
| 画面 | 統合された Intel® Iris® Xe Graphics Core グラフィックス カード、DirectX12.1、OpenGL4.6 をサポート、4K/60Hz ディスプレイをサポート |
| 1 x VGA ポートでサポートされる最大解像度は 1920x1080@60Hz です。 | |
| 1* HD OUTPUT2.0 インターフェイス、サポートされる最高解像度: 4096x2304@60Hz | |
| 1* HD OUTPUT1.4 ポート、サポートされる最高解像度は 4096x2304@24Hz です | |
| 1* LVDS ポート、デュアルチャネル 24BIT をサポート | |
| 1* EDP インターフェイス、およびジャンプ 1 を介した LVDS インターフェイス | |
| ネットワーク | 2 * Intel KTI226V ギガビット ネットワーク アダプタ チップ、ネットワーク ウェイクアップ /PXE 機能をサポート |
| デポジット | 1* 7ピン SATA3.0 ハードディスクインターフェイス、最大6Gbpsの伝送速度 |
| 1* M.2 スロット、M.22280 NVME PCIE 3.0 X4 SSDS をサポート | |
| トーン周波数 | オンボード ALC897 7.1+2 チャンネル高忠実度オーディオ コントローラー、MIC/ライン出力をサポート、 パワーアンプ、アンプは4Ω/3Wデュアルチャンネルをサポートします |
| 拡大 | 1* M.2 スロット、M.2 2230 WIFI モジュールをサポート |
| 1* M.2 スロット、M.2 2242/2252 4G/5G モジュールをサポート | |

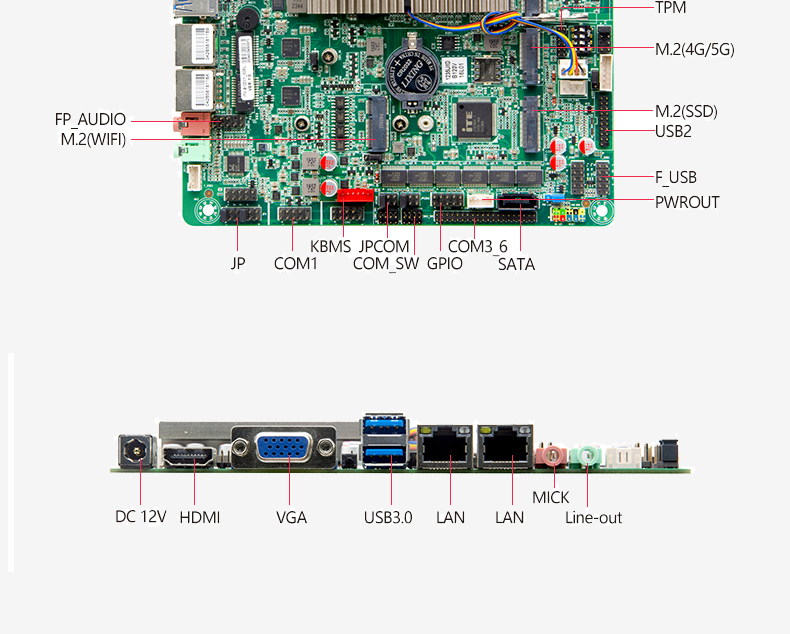

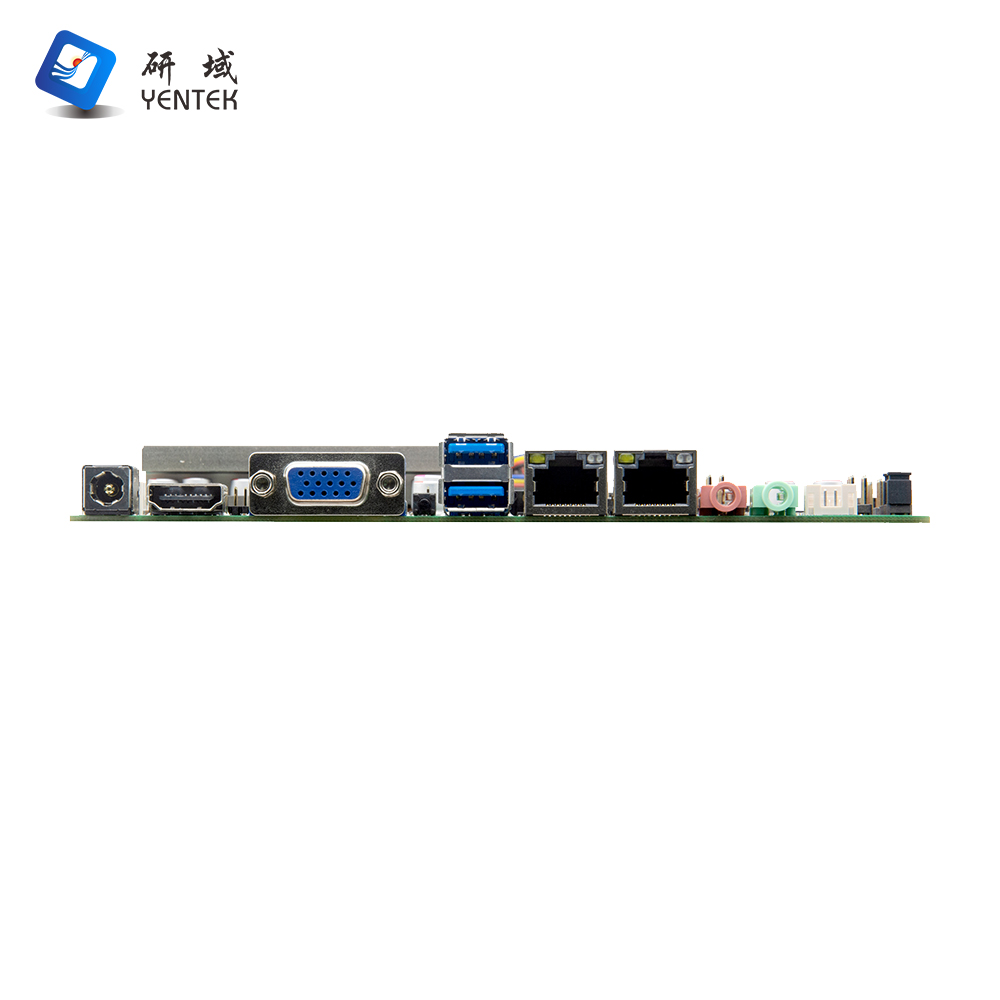

| バックプレーン I/O インターフェイス | 1* DC12V 電源ポートは 12V 電源入力および出力をサポート |
| 1 * HD OUTPUT2.0 インターフェース | |
| 1 * VGAポート | |
| 2* USB3.0 インターフェース (5Gbps) | |
| 2* RJ45 ギガビット ネットワーク インターフェイス (LAN2 と USB2.0 が一緒にリストされています) | |
| 1*ラインアウト(緑)、1*MICK(赤) | |

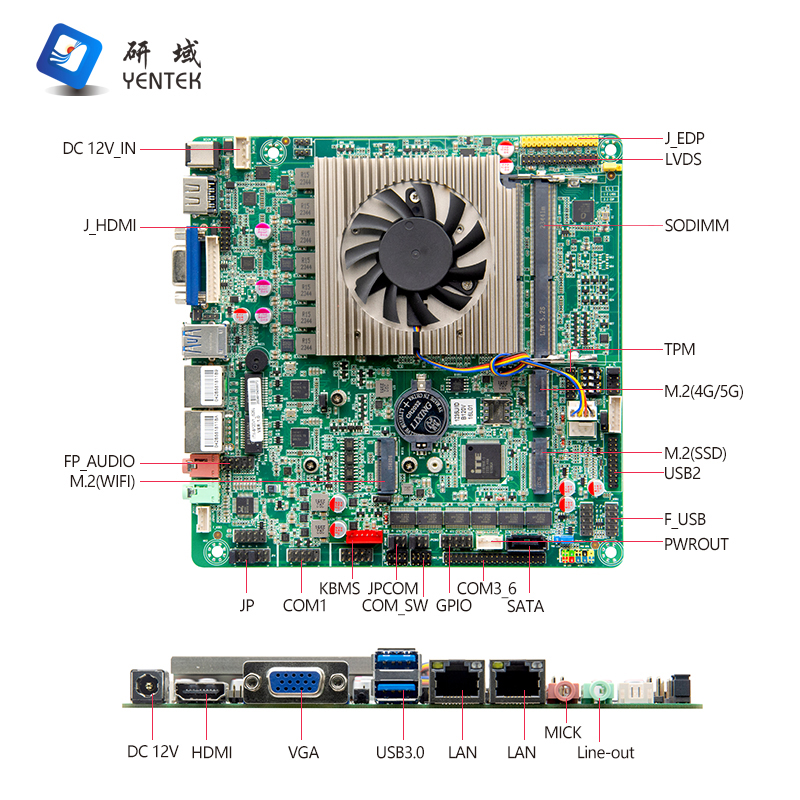

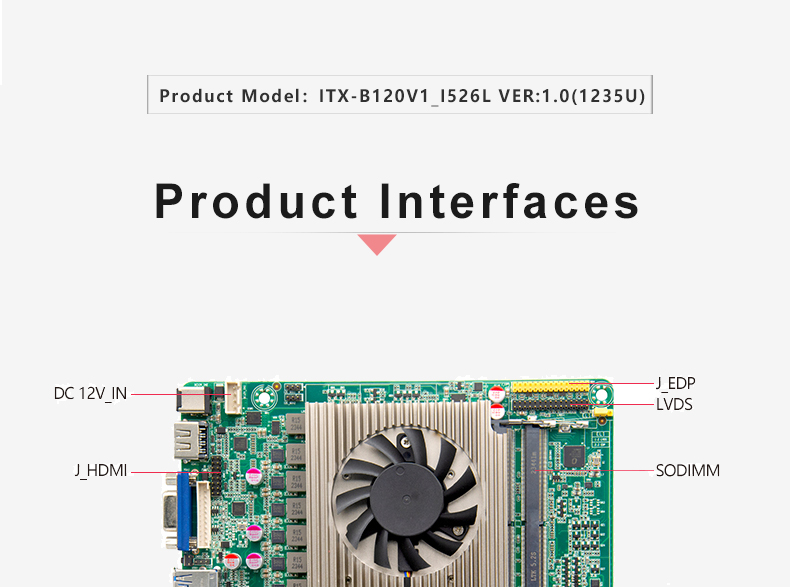

| 内蔵I/Oインターフェース | 1* JVGA ピンポート 1*12 ピン、DB15 と同じ信号 |
| 1* JHD OUTPUT インターフェース 2*8pin、単独で使用可能 | |
| 1* LVDS インターフェース、2*15 ピン、 | |
| 1* EDP インターフェイス、2*15 ピン、2 つのうちの 1 つをジャンプすることによる LVDS 付き | |
1 * 画面バックライト電源インターフェース 1 * 6pin | |
| 6* RS232 シリアル ポート、COM1 は 9 ピン ライブ機能をサポート、COM2/3 は RS485/422 をサポート | |
1 * フロントオーディオインターフェイス 2 * 5ピン | |
| 1 * パワーアンプインターフェイス 1 * 4pin | |
| 1* フロントパネル機能ボタンとインジケータポート 2*5 ピン | |
| 6*USB2.0インターフェース 2*5ピン | |
| 2*USB3.0インターフェース 2*10ピン | |
| 1 * PS/2 キーボードおよびマウスインターフェイス 1 * 6pin | |
| 1 * ハードドライブ電源ポート 1 * 4ピン | |
| 1*TPMポート 2*6ピン | |
| 1* 4ピン DC 電源インターフェイス、12V 電源入力および出力をサポート | |
| ファンインターフェース | 1*4ピンCPUインテリジェントファンインターフェイス; 1*4ピンシステムファンポート |
| GPIO | 4 つの入出力 GPIO 機能をサポート |
| BIOS | 256MbフラッシュROM |
| 番犬 | ハードウェアリセット機能をサポート(256レベル、0~255秒) |
| オペレーティング·システム | Windows 10、Linux |
| 電源タイプ | DC12V電源 |
| 動作温度 | -10℃～60℃ |
| 保管温度 | -20℃～70℃ |
| 使用湿度 | 相対湿度 5% ～ 90%、結露なきこと |

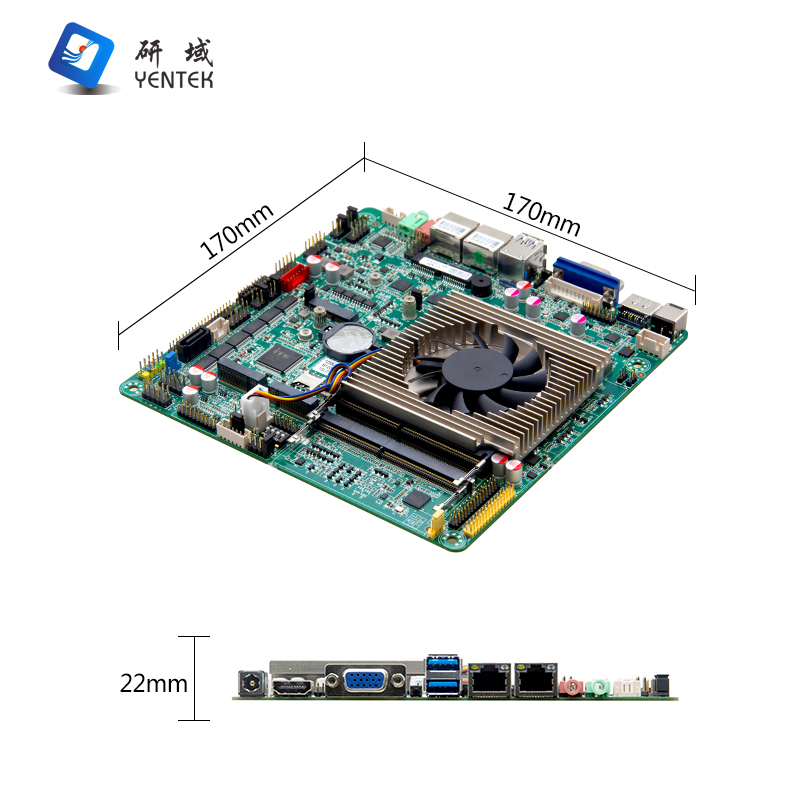

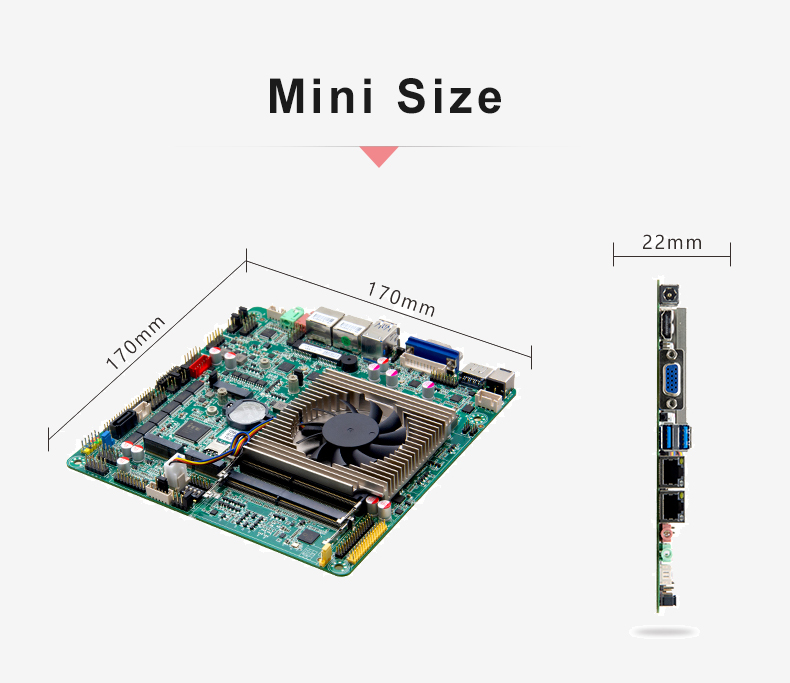

| 寸法 | 170mm×170mm |
注文情報
| いいえ。 | モデル | プロセッサー | 頻度 | チップセット | メモリ | VGA | HD | LVDS | EDP | LAN | USB | COM | RS485/422 | 力 |
| 1 | ITX-B120V1_I526L VER:1.0(1235U) | I5-1235U | 4.4GHz | / | 2*SODDR4 | 1 | 2 | 1 | 1 | 2*I226V | 10 | 6 | COM2/3 | DV12V |
